Inhaltszusammenfassung für Futech MULTICROSS 3D COMPACT

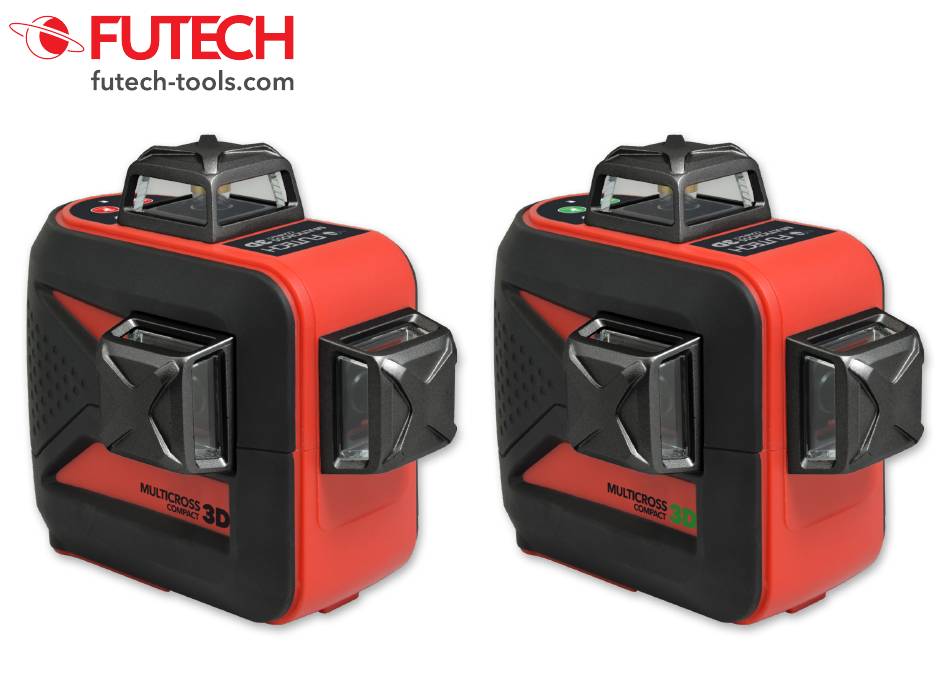

- Seite 1 MULTICROSS 3D COMPACT ANLEITUNG 030.03D 040.03D...
- Seite 2 Herzlichen Glückwunsch! Sie haben Sich für ein FUTECH-Gerät entschieden. FUTECH bietet Ihnen Präzisi- onsmessgeräte höchster Qualität. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers produzieren wir innovative Produkte, die auf Zweck- mäßigkeit ausgerichtet sind. WICHTIG! Lesen Sie die Gebrauchsanweisung aufmerksam und vollständig durch, bevor Sie das Gerät in Betrieb nehmen.

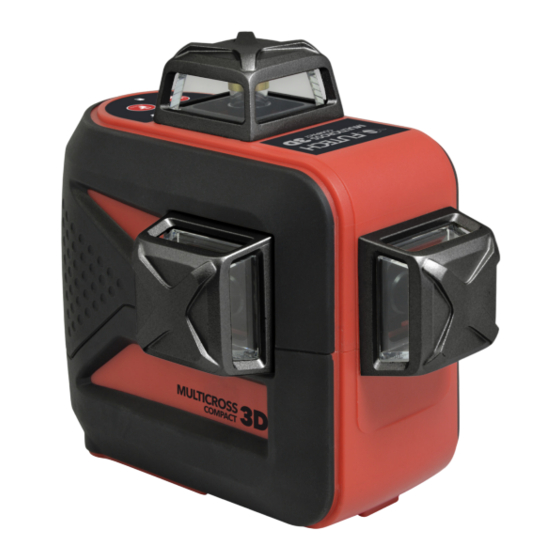

- Seite 3 MULTICROSS 3D COMPACT ANLEITUNG Gehäuse Horizontaler Laseraustritt Vertikaler Laseraustritt (V1) Vertikaler Laseraustritt (V2) Ein-/Ausschalter / Transportsicherung Batteriefach 1/4” & 5/8” Stativgewinde Neigungsanzeige Linienauswahltaste / Neigungstaste Betriebsanzeige 10. Empfängeranzeige 11. Empfängertaste 12. AC/DC-Buchse...
- Seite 4 Erste Inbetriebnahme Entfernen Sie etwaige Schutzfolien. Öffnen Sie das Batteriefach (5) und setzen Sie den Li-Ionen-Akku ein. Wenn Sie vier AA-Alkalibatterien verwenden, achten Sie bitte auf die Einhaltung der angegebenen Polarität. Bringen Sie die Transportsicherung (4) in die Stellung „ON“. Der Laser wird einge- schaltet, der Pendelnivelliermechanismus freigegeben und das Instrument kann sich selbst ausrichten.
- Seite 5 MULTICROSS 3D COMPACT ANLEITUNG Horizontale und vertikale Ausrichtung ON: H Nach dem Lösen der Transportsicherung und sofern sich das Gerät in seinem Nivel- 1x: V1 2x: V1 + V2 lierbereich befindet, wird die horizontale Linie automatisch nivelliert. Mit der H/V-Tas- 3x: H + V1 + V2 te (8) können Sie die horizontalen und vertikalen Linien aktivieren oder deaktivieren.
- Seite 6 Empfängermodus Drücken Sie die Empfängertaste (11), um den Empfängermodus (Impuls) einzuschal- ten. Wenn dieser Modus aktiviert ist, erscheint die Empfängeranzeige (10). Zu diesem push Zeitpunkt können Laserlinien von einem Laserempfänger erfasst werden. Drücken Sie die Empfängertaste (11) erneut, um den Empfängermodus (Impuls) aus- zuschalten.
- Seite 7 über Gebrauchsgefahren Produkte und deren Wirkung in Kombi- seinrichtungen. des Produkts und schützende Gegen- nation mit dem Produkt von FUTECH. ∙ Entfernen von Hinweis- oder Warn- maßnahmen. Das Produkt darf erst dann schildern. in Betrieb genommen werden, wenn der Betreiber ∙...
- Seite 8 GEBRAUCHSGEFAHREN usw. führen einzuhalten. Kontaktieren Sie vor dem WARNUNG ∙ Achten Sie immer auf ausreichen- Transport oder Versand Ihr lokales Per- ∙ Fehlende oder unvollständige Instruk- de Absicherung Ihrer Baustelle. Be- sonen- oder Frachttransportunterneh- tion können zu Fehlbedienung oder achten Sie die länderspezifischen men.
-
Seite 9: Laserklassifizierung
MULTICROSS 3D COMPACT ANLEITUNG ∙ Bei unsachgemäßer Entsorgung des vermeiden. der Mitte des Kreuzes auf Wand Nr. 1. Produkts können folgende Ereignisse Der Betreiber hat sicherzustellen, dass ∙ Drehen Sie das Gerät um 180° und eintreten: alle Benutzer diese Hinweise verstehen markieren Sie den Laserstrahl in der ∙... - Seite 10 Notes ................................... .
- Seite 11 MULTICROSS 3D COMPACT ANLEITUNG TECHNISCHE DATEN Wenn Ihr Gerät nicht innerhalb des erfor- derlichen Toleranzbereichs misst, muss präzision ± 2mm / 10m das Gerät zur Wartung in ihr Kunden- arbeitsbereich (mit empfänger) dienstzentrum oder zu Ihrem Händler ausrichtungsbereich ± 3°...
