- Seite 1 MULTICROSS 3D ANLEITUNG 045.03D...

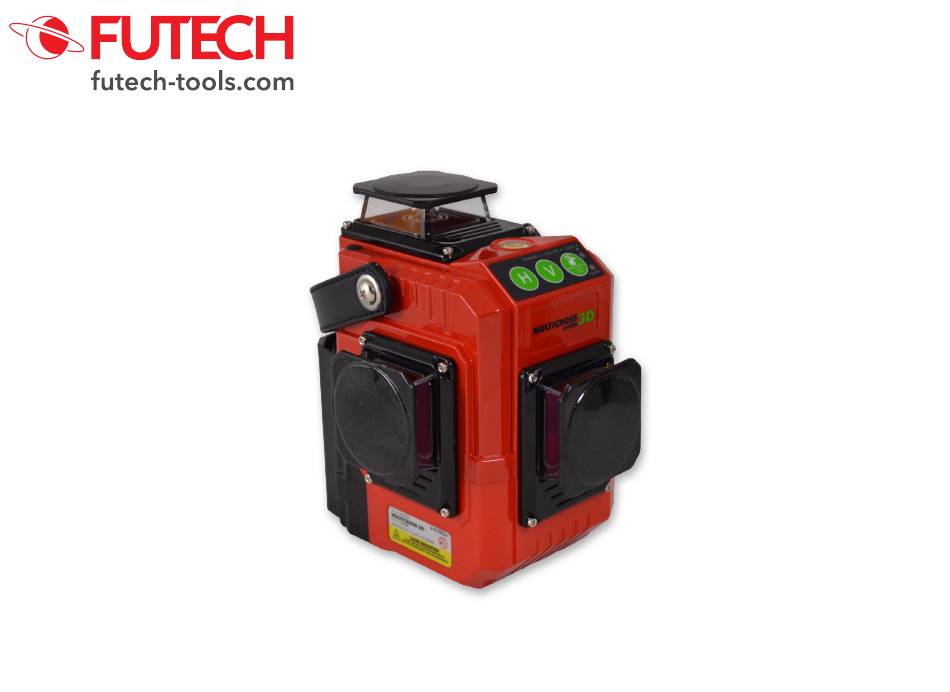

- Seite 2 Herzlichen Glückwunsch! Sie haben Sich für ein FUTECH-Gerät entschieden. FUTECH bietet Ihnen Präzisi- onsmessgeräte höchster Qualität. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers produzieren wir innovative Produkte, die auf Zweck- mäßigkeit ausgerichtet sind. MULTICROSS 3D GRÜN MULTICROSS 3D ROT Professionelle 3D Linien-/Kreuz-Laser mit extrem gut sichtbaren Laserstrahlen durch starke Laser-Dioden.
-
Seite 3: Anleitung
MULTICROSS 3D ANLEITUNG Gehäuse Horizontal laserausgang Vertikale laserausgang (V1) Vertikale laserausgang (V2) Nivellierung Libelle Ein-Aus-Schalter / Transportsicherheit LI-ION Batterie Stativgewinde 1/4” & 5/8” Steuertafel Horizontale Laserlinie Vertikale Laserlinie 10. Empfänger-Modus / Neigefunktion 11. Modusanzeige 12. Power-LED... - Seite 4 Erste Inbetriebnahme Entfernen Sie die Schutzfolien. Öffnen Sie das Batteriefach (6) und setzen Sie die Batterie entsprechend der ange- gebenen Polrichtung ein. Stellen Sie den Ein-Aus-Schalter/die Transportsicherung (5) in den Freigabestand. So werden der Laser eingeschaltet und die Pendelnivellierung freigeschaltet und kann sich das Gerät selbst ausrichten. Achten Sie darauf, dass das Gerät nicht zu schräg steht (maximal 3°).
- Seite 5 MULTICROSS 3D ANLEITUNG Neigung Drehen Sie den Ein-Aus-Schalter/die Transportsicherung in den Verriegelstand. Das Lasergerät ist jetzt ausgeschaltet und das Pendel blockiert. Um das Gerät in Neigungsfunktion einzuschalten, drücken Sie ca. 5 Sekunden den Empfängermodus/die Neigungsfunktion (10). Die zuletzt aktiven Laserlinien werden 3 sec.
-
Seite 6: Allgemeines
über Gebrauchsgefahren Produkte und deren Wirkung in Kombi- seinrichtungen. des Produkts und schützende Gegen- nation mit dem Produkt von FUTECH. ∙ Entfernen von Hinweis- oder Warn- maßnahmen. Das Produkt darf erst dann schildern. in Betrieb genommen werden, wenn der Betreiber ∙... - Seite 7 MULTICROSS 3D ANLEITUNG GEBRAUCHSGEFAHREN usw. führen einzuhalten. Kontaktieren Sie vor dem WARNUNG ∙ Achten Sie immer auf ausreichen- Transport oder Versand Ihr lokales Per- ∙ Fehlende oder unvollständige Instruk- de Absicherung Ihrer Baustelle. Be- sonen- oder Frachttransportunterneh- tion können zu Fehlbedienung oder achten Sie die länderspezifischen men.
-
Seite 8: Laserklassifizierung
PRÄZISIONSKONTROLLE ∙ Bei unsachgemäßer Entsorgung des vermeiden. Produkts können folgende Ereignisse Der Betreiber hat sicherzustellen, dass Kontrolle der horizontalen Nivellierung eintreten: alle Benutzer diese Hinweise verstehen ∙ Wählen Sie einen Raum einer Länge ∙ Beim Verbrennen von Kunststoffteilen und befolgen. Produkte, die als Laser- von ±... -
Seite 9: Technische Daten
MULTICROSS 3D ANLEITUNG TECHNISCHE DATEN ACHTUNG: ∙ Dieser Toleranzbereich ist abhängig präzision ± 2mm / 10m vom Abstand zwischen den arbeitsbereich (mit empfänger) 2x 50m ∙ Wänden, die für die Kontrolle verwend- ausrichtungsbereich ± 3° et wurden. Dieser Abstand muss mit 2 multipliziert werden. - Seite 10 Notes ................................... .
- Seite 11 MULTICROSS 3D ANLEITUNG Notes ................................... .
