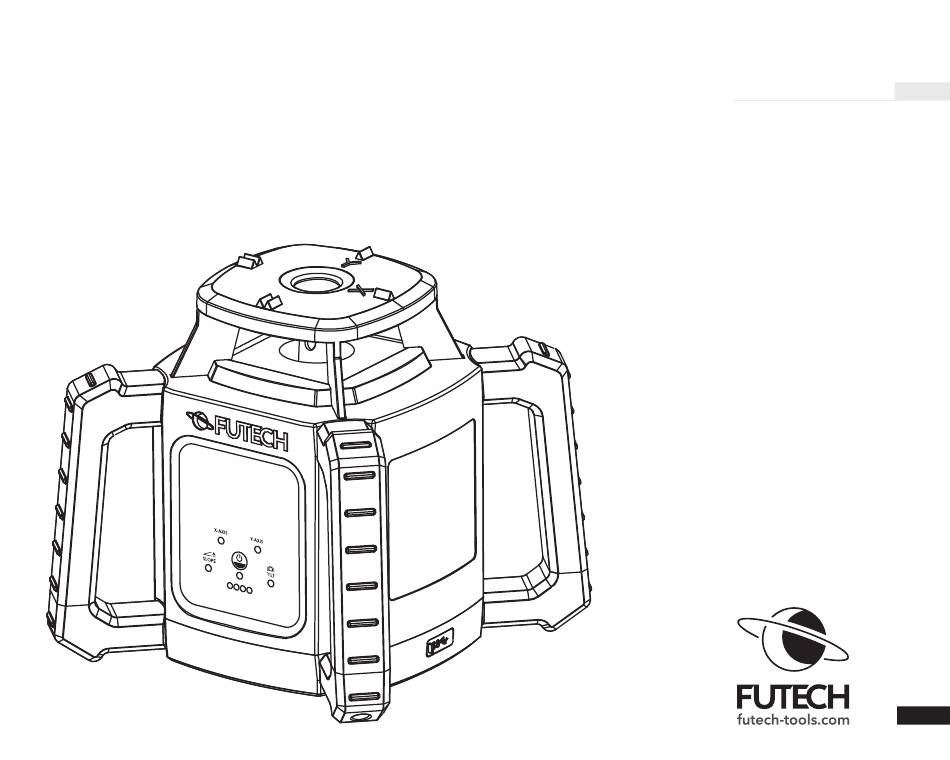

- Seite 1 BENUTZER DE DEUTSCH HANDBUCH 052.01R PARA ONE RED Handbuch 052.01G PARA ONE GREEN in Ihrer Sprache? Siehe Rückseite...
-
Seite 2: Übersicht
ÜBERSICHT... - Seite 3 GEHÄUSE TASTENFELD FERNBEDIENUNG 01 Laserkopf Einschalttaste / Kippen Einschalt-/Standby-Taste 02 Lotpunkt nach oben LED-Anzeige X-Achse Pfeil-nach-oben-Taste / Taste RECHTS drehen 03 Tastenfeld LED-Anzeige Y-Achse Pfeil-nach-unten-Taste / 04 X-Achse LED-Anzeige Neigung Taste LINKS drehen 05 Y-Achse M LED-Anzeige Kippen Pfeil-LINKS-Taste 06 Kurzanleitung N LED Stromanzeige Pfeil RECHTS-Taste 07 USB-C-Anschluss mit Strom-...
- Seite 4 KURZANLEITUNG Einschalttaste Drücken kurz Das Gerät ein-/ausschalten Halten 3 s Kippsicherung (de-)aktivieren Einschalttaste Halten 3 s Gerät in den Standby-Modus versetzen (kein Laser, keine Rotation, Einstellungen beibehalten) Pfeil-nach-oben-Taste / Drücken Sie Die Neigung ändern. Taste RECHTS drehen (im Neigungsmodus) Die Y-Achse steigt auf der Seite an, auf die der Pfeil der y-Achse zeigt. Drücken Sie (im Drehen Sie den Laser im Uhrzeigersinn Scan-Modus oder bei...
- Seite 5 Halten 3 s Windfunktion ein-/ausschalten LED-Anzeige X-Achse Grün, ununterbrochen Nivelliert Grün, blinkend Nivellierung läuft Keine Nivellierungsmodus is nicht aktiv Rot, ununterbrochen Nivellierungsmodus is nicht aktiv, eine Neigung wurde selektiert...
- Seite 6 LED-Anzeige Y-Achse Grün, ununterbrochen Nivelliert Grün, blinkend Nivellierung läuft Keine Nivellierungsmodus is nicht aktiv Rot, ununterbrochen Nivellierungsmodus is nicht aktiv, eine Neigung wurde selektiert LED-Neigungsanzeige Keine Neigungsmodus AUS Rot, ununterbrochen Neigungsmodus EIN Rot, blinkend Laser außerhalb des Nivellierbereichs LED-Kipp/Windanzeige Keine Kippsicherung &...
-
Seite 7: Sicherheit
SICHERHEIT AUTOMATISCHE FUNKTIONEN Bitte lesen Sie die Sicherheitshinweise in der AUTOMATISCHE NIVELLIERUNG separaten Broschüre, die dem Gerät beiliegt. Dieser Rotationslaser nivelliert sich nach dem LASERSTRAHLUNG - Laserprodukt der Klasse 2. - Einschalten des Geräts immer automatisch. Sehen Sie nicht in den Strahl Nachdem er nivelliert wurde, beginnt der Laser zu rotieren. -
Seite 8: Verwendung
ob sich der Laser nach der Erschütterung noch Sensoren leichte Erschütterungen feststellen. Die in der richtigen Position befindet. Sie müssen Nivellierung findet statt, während sich der Laser die Neigungsfunktion beenden, den Laser in die dreht. Sie können also weiterarbeiten. richtige Position bringen und neu starten, um WICHTIG fortzufahren. Es beginnt ein neuer Vorbereitungs- Denken Sie daran, dass dies die ungenaueste prozess von 60 Sekunden, bevor die Kippsicher- Arbeitsmethode ist. - Seite 9 HORIZONTALE AUSRICHTUNG SENKLOT Dank der Lotlinien, die über Lot nach oben [02] Nach dem Einschalten des Geräts blinkt das La- und Lot nach unten [08] projiziert werden, kann serlicht, ohne sich zu drehen. Die LED-Anzeigen dieses Gerät auch verwendet werden, um einen X-Achse [J] und Y-Achse [K] blinken während der Lotpunkt vom Boden an die Decke zu bringen Nivellierung grün.
- Seite 10 ROTATIONSGESCHWINDIGKEIT HINWEIS Je langsamer die Rotationsgeschwindig- keit, desto besser ist die Sichtbarkeit für das menschliche Auge. Für die Verwendung eines Laserempfängers ist eine höhere Drehge- 0 RPM schwindigkeit erforderlich. 60 RPM 300 RPM (600 U/min empfohlen für Handheld-Empfän- 600 RPM 800 RPM ger, 800 U/min empfohlen für Maschinenemp- fänger)
- Seite 11 HORIZONTALE NEIGUNG, <5° bedienung, um den gewünschten Winkel der Scan-Funktion auszuwählen. Jedes Mal, wenn Sie diese Taste drücken, ändert sich der Winkel. 0° - 10° - 45° - 90° - 180° - 0° - 10° - ... Sie können die Position des lichtintensiven Segments verschieben, indem Sie den Pfeil nach oben/die LINKS-Taste [c] oder den Pfeil nach <...
- Seite 12 Neigungstaste [h] auf der Fernbedienung. dem Laserstrahl mit Hilfe der nach-LINKS-Pfeil- (Die LED-Neigungsanzeige [L] leuchtet rot, taste [d] / Nach-RECHTS-Pfeiltaste [e] der Fern- die LED-Anzeige für die X-Achse [J] und die bedienung (für eine Neigung auf der Y-Achse). LED-Anzeige für die Y-Achse [K] erlöschen). Die LED-Anzeige Y-Achse [J] wird rot, sobald Sie eine Neigung auf der Y-Achse ausgewählt Wir stellen zunächst die Neigung über die x-Ach-...
- Seite 13 ANTIREFLEXION Achsenrichtung, parallel zu der Neigungslinie, die Sie erstellen möchten. · Schalten Sie das Gerät ein und warten Sie, bis es ist (die LED-Anzeige der X-Achse [J] und die LED-Anzeige der Y-Achse [K] leuchten durchge- hend grün). · Aktivieren Sie die Neigungsfunktion mit der Neigungstaste [h] auf der Fernbedienung.
-
Seite 14: Spezifikationen
SPEZIFIKATIONEN 052.01R 052.01G PARA ONE RED PARA ONE GREEN Sichtbarkeit Genauigkeit 1 mm / 10 m Reichweite mit Empfänger 2x ± 300m Staub- und Wasserdichtheit IP66 Nivellierung Motorisiert Senklot Umdrehungen pro Minute 0, 60, 300, 600, 800 Scan-Funktion 0°, 10°, 45°, 90°, 180°... - Seite 15 KONFORMITÄTSERKLÄRUNG Mögliche Druckfehler sind vorbehalten. Die verwendeten Bilder sind nicht verbindlich. Alle Merkmale, Funktionen und sonstigen Produktspezifikationen können ohne Vorankündigung oder Verpflichtung geändert werden. Futech (Belgien) erklärt auf eigene Verantwortung, dass dieses Gerät: - 052.01R, PARA ONE RED - 052.01G, PARA ONE GREEN konform den Normen EN 61000-6-3:2007+A1:2011, EN 61000-6-1:2007, EN 60825-1:2014, EN 61010-1:2010, gemäß...
- Seite 16 BENUTZERHANDBUCH andere Sprachen: DANSK ITALIANO DEUTSCH NEDERLANDS ESPAÑOL NORSK EESTI KEEL PORTUGUÊS SUOMEN KIELI SL SLOVENŠČINA FRANÇAIS SVENSKA ÍSLENSKA Facebook @futechtools LinkedIn futechtools World Wide Web futech-tools.com YouTube @futechtools...
