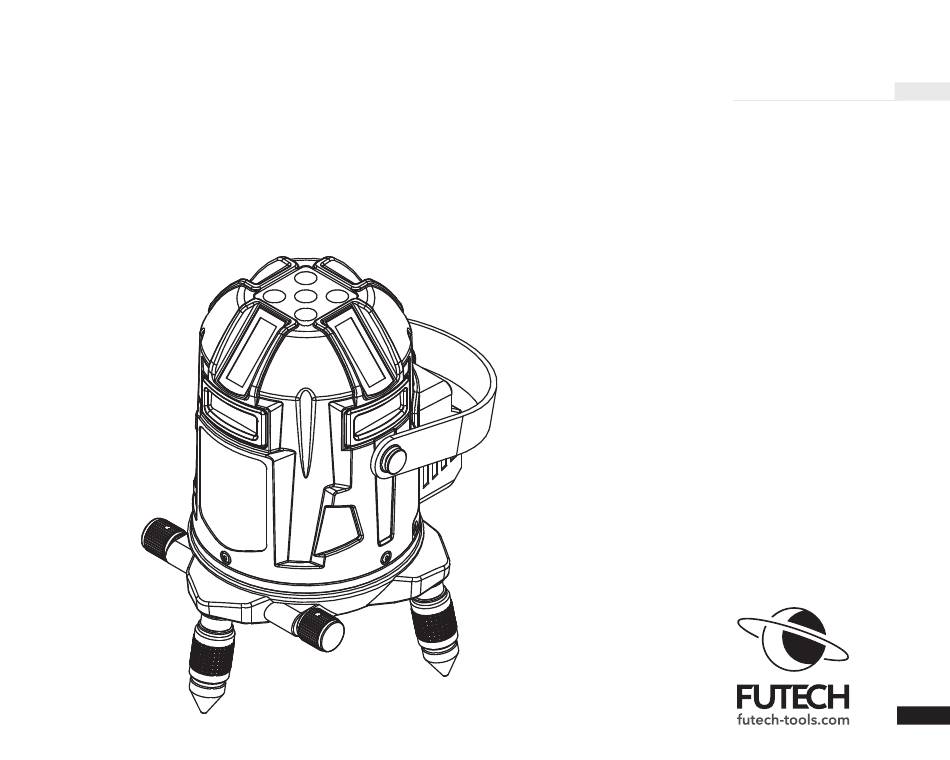

- Seite 1 BENUTZER DE DEUTSCH HANDBUCH 039.80R MULTICROSS 8 HIGH PRECISION RED Handbuch 039.80G MULTICROSS 8 HIGH PRECISION GREEN in Ihrer Sprache? 040.08 MULTICROSS 8 HIGH PRECISION SINGLE DOT RED 040.08G MULTICROSS 8 HIGH PRECISION SINGLE DOT GREEN Siehe Rückseite...
-
Seite 2: Übersicht
ÜBERSICHT GEHÄUSE TASTENFELD 01 Horizontale Laserlinie Einschalttaste 02 Vertikale Laserlinie H-Taste für horizontale Linien 03 Tastenfeld V-Taste für vertikale Linien 04 Riemen D Empfängertaste 05 5/8” Stativgewinde / Abwärtspunkt Neigungs-Taste 06 Li-ion Batterie Anzeige LED Y-Achse 07 Feineinstellung Anzeige LED X-Achse 08 Justierbarer Fuß... - Seite 3 KURZANLEITUNG Einschalttaste Drücken Schaltet das Gerät EIN/AUS H-Taste für horizontale Linien Drücken (AUTONIVELLIERUNGSMODUS) Horizontale Laserlinien (de)aktivieren (NEIGUNGSMODUS) Wechseln zur Y-Achse Halten (NEIGUNGSMODUS) Die Y-Achse steigt auf der Seite an, auf die der Pfeil der y-Achse zeigt. V-Taste für vertikale Linien Drücken (AUTONIVELLIERUNGSMODUS) Vertikale Laserlinien (de)aktivieren...
-
Seite 4: Sicherheit
LASERSTRAHLUNG – Klasse 3R Laserprodukt. Bitte lesen Sie die Sicherheitshinweise in der Vermeiden Sie direkten Kontakt mit den Augen separaten Broschüre, die dem Gerät beiliegt. 039.80R, 039.80G: 040,08, 040.08G: LASERSTRAHLUNG – Klasse 2 Laserprodukt. Sehen Sie nicht in den Strahl... -
Seite 5: Erstmalige Verwendung
ERSTMALIGE VERWENDUNG Um alle Risiken zu vermeiden, verwenden Sie nur das Ladegerät und den Akku, die zusam- Entfernen Sie alle Schutzfolien. men mit dem Lasergerät geliefert wurden. Sie Legen Sie den mitgelieferten LI-ION-Akku in das können den Akku während der Verwendung Batteriefach [06] ein. -
Seite 6: Verwendung
LASERPUNKTE den Neigungsmodus ausschalten, beginnt die Selbstnivellierung automatisch, um die Laserlini- nur ein Einzelpunkte Versionen: 040.08 & 040.08g en zu 100% zu nivellieren. Die Laserpunkte, einer genau in der Mitte jeder Laserlinie, erhöhen die Sichtbarkeit des Laser- Während der Nivellierung blinkt die LED-Anzeige strahls für das menschliche Auge. - Seite 7 HINWEIS Wenn ein Stativ verwendet wird, haben die verstellbaren Füße keine Wirkung. LASERLINIEN EIN-/AUSSCHALTEN Wenn Sie das Gerät einschalten, werden alle > 3,5° Horizontale Laserlinien Laserdioden aktiviert. Wird der Laser auf eine Oberfläche gestellt, die HORIZONTALE LASERLINIEN die 3,5° überschreitet, ist eine nivellierte Um die projizierten horizontalen Laserlinien zu horizontale oder vertikale Laserlinie nicht mehr ändern, drücken Sie die H-Taste für horizontale...
- Seite 8 Um die projizierten vertikalen Laserlinien zu än- dem Boden und dem Kreuz an der Decke) dern, drücken Sie die V-Taste für vertikale Linien [C]. VERWENDUNG EINES LASEREMPFÄNGERS Wenn Sie über große Entfernungen arbeiten oder der Arbeitsplatz eine hohe Lichtintensität aufweist, sind die Laserlinien für das menschliche Auge weniger gut sichtbar.
- Seite 9 · Wechseln Sie zurück zur automatischen Ni- HINWEIS vellierung (schalten Sie den Neigungsmodus · Der Multicross 8 High Precision (Einzelpunkt) aus), indem Sie die Neigungstaste [e] erneut pulsiert mit einer Frequenz von 10KHz. Das drücken. bedeutet, dass Ihr Laserempfänger eine Frequenz von 10KHz unterstützen muss.
- Seite 10 benutzen, um das Gerät sanft an die gewünschte stellt werden kann (siehe weiter, elektronische Neigung anzupassen. Sie können das Gerät mit Neigung). Hilfe einer schrägen Fläche oder eines Nei- · Bringen Sie den Laser mit Hilfe der verstell- gungsadapters (optionales Zubehör) in Kombi- baren Füße [11], eines Neigungsadapters nation mit einem Stativadapter physisch an der (optionales Zubehör) in Kombination mit einem...
- Seite 11 Die LED-Anzeige der Y-Achse [F] hört auf zu blinken, die Anzeige-LED X-Achse [G] beginnt zu blinken. Dies zeigt an, dass das Gerät bereit ist, die Steigung parallel zur X-Achse einzustellen. · Drücken Sie die V-Taste [C] oder halten Sie sie gedrückt, damit die Laserlinie auf der Seite aufsteigt, auf die der Pfeil der Y-Achse zeigt.
-
Seite 12: Spezifikationen
SPEZIFIKATIONEN 039.80R 039.80G 040.08 040.08G Sichtbarkeit Genauigkeit 1 mm / 10 m Reichweite mit Empfänger bis zu 2x 50m (mit Empfänger) Staub- und Wasserdichtheit IP54 Batterie 7,4V - 2600mAh LI-ION-Akku (Art.Nr.: H60023) Ladegerät 8,4 V, 1,0 Ah (Art.Nr.: H60019) Nivellierung... - Seite 13 Mögliche Druckfehler sind vorbehalten. Die verwendeten Bilder sind nicht verbindlich. Alle Merkmale, Funktionen und sonstigen Produktspezifikationen können ohne Vorankündigung oder Verpflichtung geändert werden. KONFORMITÄTSERKLÄRUNG Futech (Belgien) erklärt auf eigene Verantwortung, dass diese Geräte: - 039.80R - MULTICROSS 8 HP Red - 039.80G - MULTICROSS 8 HP Green - 040.08 - MULTICROSS 8 HPSD Red...
- Seite 14 BENUTZERHANDBUCH andere Sprachen: DANSK ITALIANO DEUTSCH NEDERLANDS ESPAÑOL NORSK EESTI KEEL PORTUGUÊS SUOMEN KIELI SLOVENŠČINA FRANÇAIS SVENSKA ÍSLENSKA Facebook @futechtools LinkedIn futechtools World Wide Web futech-tools.com YouTube @futechtools...
