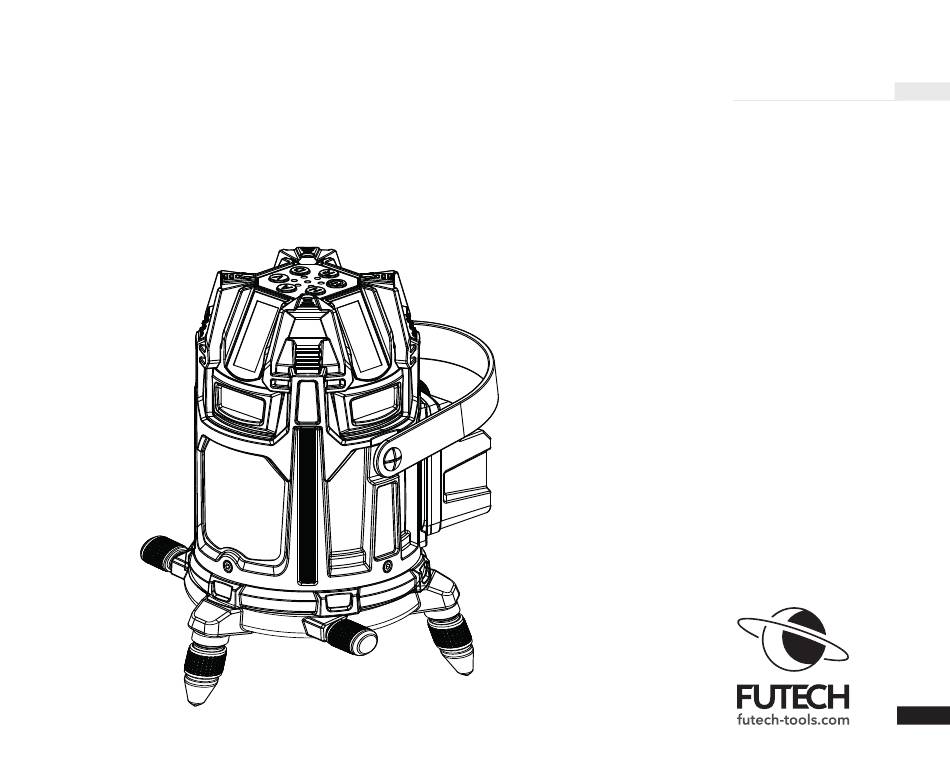

- Seite 1 BENUTZER DE DEUTSCH HANDBUCH 044.80G PROCROSS 8.0 DS Handbuch in Ihrer Sprache? Siehe Rückseite...
-
Seite 2: Übersicht
ÜBERSICHT VIII ON/OFF ON/OFF XY ENTER... -
Seite 3: Fernbedienung

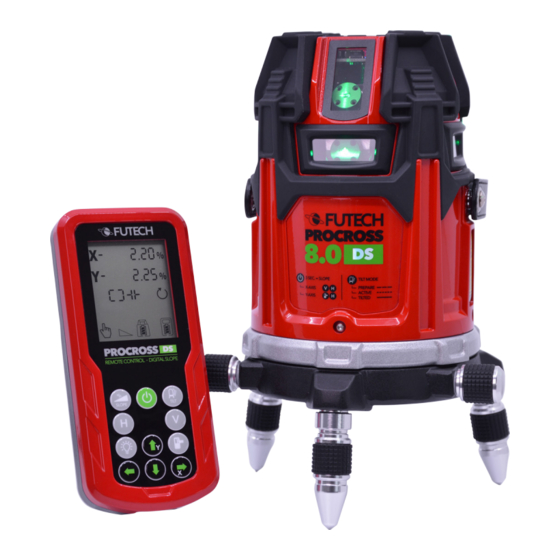

GEHÄUSE TASTENFELD FERNBEDIENUNG 01 Laserkopf Einschalttaste Einschalttaste 02 Laserbasis Kippsicherheitstaste Kipp-/Hintergrundbeleuch- tungstaste 03 Horizontale Laserlinie H-Taste für horizontale Lini- H-Taste für horizontale Linien 04 Vertikale Laserlinie D V-Taste für vertikale Linien V-Taste für vertikale Linien 05 Tastenfeld Empfängertasten Taste für den Empfängermodus 06 Riemen Taste für die Fernbedienung Taste für manuelle Neigung... - Seite 4 KURZANLEITUNG Einschalttaste Drücken Schaltet das Gerät EIN/AUS Einschalttaste Drücken - Schaltet die Fernbedienung ein/aus - (de)aktivieren Sie den SLEEP-Modus des Geräts, wenn es ange- schlossen ist Kippsicherheitstaste Drücken Kippsicherung (de-)aktivieren H-Taste Drücken (AUTONIVELLIERUNGSMODUS) Horizontale Laserlinien (de)aktivieren (MANUELLER NEIGUNGSMODUS, NUR GERÄT) Wechsel zur X-Achse Halten (MANUELLER NEIGUNGSMODUS, NUR GERÄT)
- Seite 5 Taste der Fernbedie- Drücken (De)aktivieren Sie die Fernbedienungsfunktion des Geräts nung Betriebsanzeige Rot, ununterbrochen Der Laser ist eingeschaltet Rot, blinkend Der Laser ist eingeschaltet, die Batterieleistung ist NIEDRIG. Kippsicherheitsanzeige Keine Kippsicherheitsmodus AUS Rot, blinkend, Kippsicherheit vorbereiten (Dauer: 50 Sek. nach der letzten Manipu- langsam lation) Rot, blinkend, schnell Kippsicherung aktiv...
- Seite 6 Empfänger-Anzeige Keine (AUTOMATISCHER NIVELLIERMODUS) Empfängermodus AUS (MANUELLER NEIGUNGSMODUS, NUR GERÄT) Y-Achse ist nicht zur Einstellung der Neigung ausgewählt Empfänger-Anzeige Grün, ununterbrochen (IN AUTOMATISCHEM NIVELLIERMODUS) Empfängermodus EIN, 35% Energiesparen (IM MANUELLEN NEIGUNGSMODUS, NUR GERÄT) Y-Achse ist zur Einstellung der Neigung ausgewählt Grün, blinkend Empfängermodus EIN, 65% Energieeinsparung Fernbedienungsanzeige Keine...
-
Seite 7: Sicherheit
SICHERHEIT · 4 LEDS: > 75% Batterieleistung · 3 LEDS: > 50% Batterieleistung Bitte lesen Sie die Sicherheitshinweise in der · 2 LEDS: > 25% Batterieleistung separaten Broschüre, die dem Gerät beiliegt. · 1 LED: < 25% Batterieleistung LASERSTRAHLUNG - Laserprodukt der Klasse 2. - Sehen Sie nicht in den Strahl Wenn die Batterie leer ist, beginnen die projizier- ten Laserlinien langsam zu blinken. -
Seite 8: Funktionen
50 Sekunden, bevor die Kippsicher- AUTOMATISCHE NIVELLIERUNG heit aktiv wird. Der Procross 8.0 DS nivelliert sich nach dem Ein- schalten des Geräts zunächst automatisch. Der Die Kippsicherheit ist die beste Wahl, wenn Ge- Laser kann sich innerhalb eines Arbeitswinkels nauigkeit das Wichtigste ist. -
Seite 9: Verwendung
VERWENDUNG Fernbedienung [12] angezeigt. Wenn keine Verbindung zwischen Laser und Fernbedienung Drücken Sie die Einschalttaste [A], um das Gerät besteht, ist nur das Symbol + Batterieanzeige der einzuschalten. Die Selbstnivellierung und der Fernbedienung [XI] sichtbar. Countdown für die Kippsicherheit beginnen. (siehe weiter). - Seite 10 AUTOMATISCHE NIVELLIERUNG die Einschalttaste [A] drücken. Nach dem Einschalten des Geräts oder wenn Sie Wenn die Kopplung erfolgreich war, den Neigungsmodus ausschalten, beginnt die erscheinen zusätzliche Symbole auf dem Selbstnivellierung automatisch, um die Laserlini- Bildschirm und die Fernbedienungsanzei- en zu 100% zu nivellieren. ge [L] leuchtet blau.
-
Seite 11: Laserlinien Ein-/Ausschalten
den Nivellierbereich von 3,5° zu bringen. Der La- ser nivelliert sich automatisch, wenn er innerhalb seines Nivellierbereichs aufgestellt wird. HINWEIS Wenn ein Stativ verwendet wird, haben die verstellbaren Füße keine Wirkung. > 3,5° LASERLINIEN EIN-/AUSSCHALTEN Wird der Laser auf eine Oberfläche gestellt, die die 3,5°... - Seite 12 · Drücken Sie die H-Taste [C, c] ein erstes Mal, um um eine zusätzliche vertikale Laserlinie (rechts) die vordere horizontale Laserlinie umzuschal- einzuschalten. ten. · Drücken Sie die V-Taste [D, d] ein drittes Mal, · Drücken Sie die H-Taste [C, C] ein zweites Mal, um alle vertikalen Linien einzuschalten.
- Seite 13 [V]. HINWEIS Wenn der Empfängermodus eingeschaltet ist, Der Procross 8.0 DS pulsiert mit einer Frequenz pulsiert die Laserlinie extrem schnell und das von 10KHz. Das bedeutet, dass Ihr Laseremp- Gerät spart 35% Energie. Für das menschliche fänger eine Frequenz von 10KHz unterstützen Auge scheint es, als ob die Intensität der Laser-...
-
Seite 14: Manuelle Neigung
MANUELLE NEIGUNG · Aktivieren Sie den manuellen Neigungsmodus, indem Sie die manuelle Neigungstaste [n] auf Wenn Sie den manuellen Neigungsmodus ver- der Fernbedienung drücken. Sie können den wenden, können Sie die verstellbaren Füße [11] Neigungsmodus auch aktivieren, indem Sie die der Laserbasis [02] verwenden, um das Gerät Einschalttaste [A] des Geräts ca. - Seite 15 ganz ähnlich wie die manuelle Nivellierung. Die Neigungsmodus auch aktivieren, indem Sie die Einstellung der Neigung wird jedoch von den Einschalttaste [A] des Geräts ca. 2 Sekunden Nivelliermotoren innerhalb des Nivellierbereichs lang gedrückt halten, bis ein kleiner Piepton er- von 3,5° vorgenommen. tönt.
- Seite 16 Die horizontale Anzeige [I] leuchtet dann nicht mehr auf. Die Empfängeranzeige [K] und die MIT DER FERNBEDIENUNG vertikale Anzeige [J] leuchten nun beide grün. Das X blinkt auf dem Display der Fernbedienung Dies zeigt an, dass das Gerät bereit ist, die Stei- [12].
- Seite 17 X-Achse zurückkehren, indem Sie die Die digitale Neigung ist die fortschrittlichste Me- X/Y-Taste [r] drücken. Das X beginnt wieder zu thode, um mit dem Procross 8.0 DS Neigungen blinken. Dies zeigt an, dass die X-Achse bereit einzustellen. Dazu stellen Sie einen Prozentsatz zum Einstellen ist.
- Seite 18 beginnt zu blinken. HINWEIS Ein positiver Prozentsatz auf der Y-Achse be- · Verwenden Sie die Pfeil-nach-oben-taste [p], wirkt, dass die Laserlinie auf der Seite, auf die um den Prozentsatz der Steigung auf der der Pfeil der Y-Achse zeigt, ansteigt. X-Achse zu erhöhen. Ein negativer Prozentsatz auf der Y-Achse be- ·...
- Seite 19 Die Statusanzeige [M] blinkt rot und sowohl X vieren. Die Statusanzeige [M] beginnt grün zu als auch Y blinken auf dem Bildschirm, während blinken und der Laser nivelliert sich selbst. Wenn der Laser die ausgewählte Neigung einstellt. er nivelliert ist, hört die Statusanzeige [M] auf zu Nach der Einstellung ist die Statusanzeige [M] blinken und leuchtet grün.
-
Seite 20: Spezifikationen
SPEZIFIKATIONEN heitsanzeige [VII] und die Nivellierungsanzeige [VII] zu blinken. In diesem Fall müssen Sie manuell überprüfen, 044.80G PROCROSS 8.0 DS ob sich der Laser noch in der richtigen Position Sichtbarkeit befindet. Genauigkeit 1 mm / 10 m · Beenden Sie die Kippfunktion, indem Sie die Kippsicherungstaste [B] des Lasers drücken. -
Seite 21: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Mögliche Druckfehler sind vorbehalten. Die verwendeten Bilder sind nicht verbindlich. Alle Merkmale, Funktionen und sonstigen Produktspezifikationen Futech (Belgien) erklärt auf eigene Verantwortung, dass können ohne Vorankündigung oder Verpflichtung geändert werden. dieses Gerät: 044.80G PROCROSS 8.0 DS GREEN konform den Normen... - Seite 22 BENUTZERHANDBUCH andere Sprachen: DANSK ITALIANO DEUTSCH NEDERLANDS ESPAÑOL NORSK EESTI KEEL PORTUGUÊS SUOMEN KIELI SL SLOVENŠČINA FRANÇAIS SVENSKA ÍSLENSKA Facebook @futechtools LinkedIn futechtools World Wide Web futech-tools.com YouTube @futechtools...
