2. Aufbau und Ausstattung des Geräts

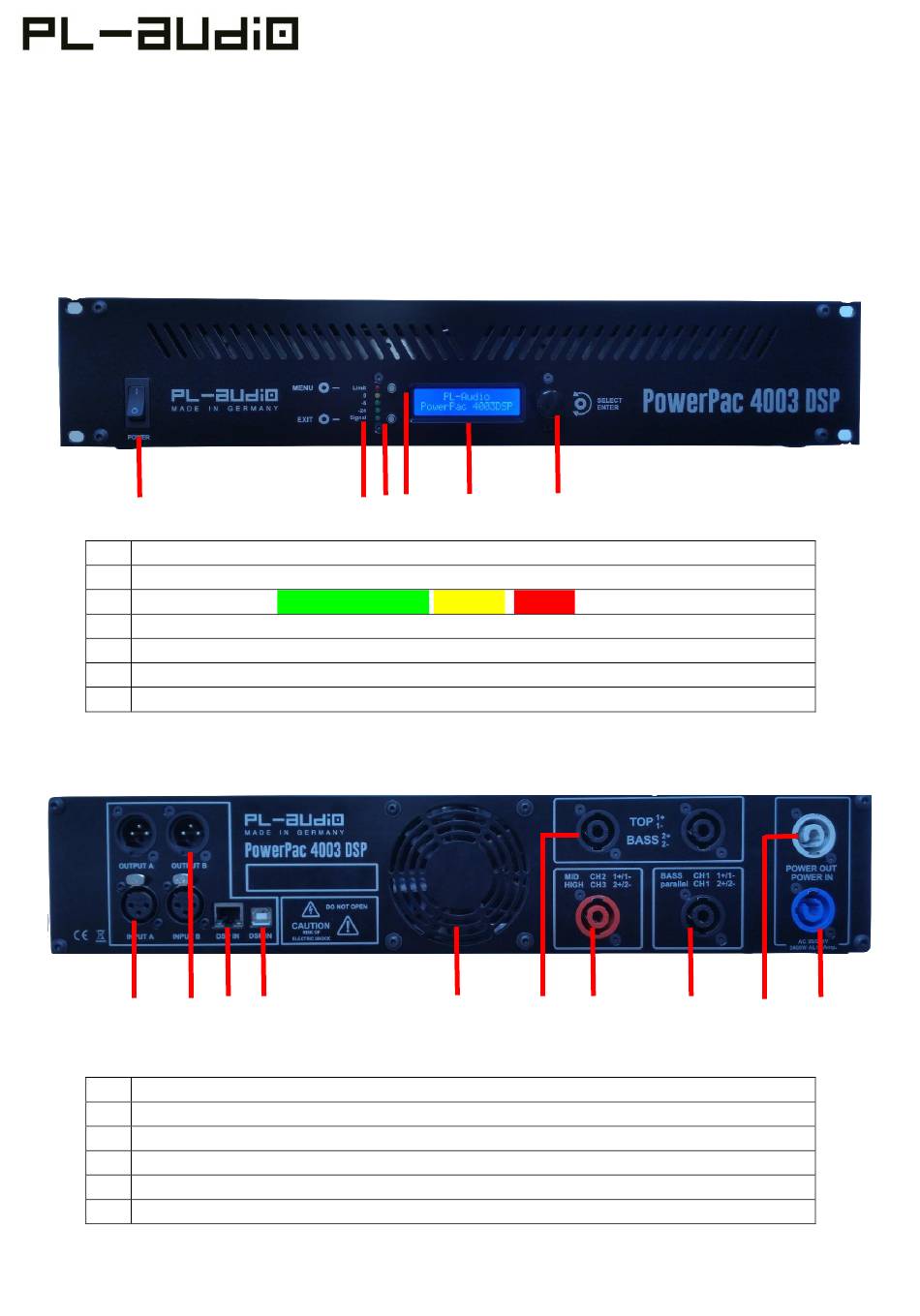

2.1 Geräteansicht Frontseite
1
Nr. Bauteil
1
Netzschalter
2
LED Signalkette / Signal, -24dB, -6dB, Gelb 0dB, Rot Clip (Rot blinkend= Mute)
3
Taste Exit / Verlassen des Menüs
4
Taste Menu / Aufrufen des Menüs bzw. Bestätigen eines Namens oder Passworts
5
LCD Display / obere Zeile: Gerätename untere Zeile: geladenes Preset
6
Encoder Rad / Drehen=Select, Drücken=Bestätigen
2.2 Geräteansicht Rückseite
1
2
3
4
10
Nr. Bauteil
1
XLR Input symmetrisch
2
XLR Out symmetrisch Durchschleifbuchsen
3
Ethernet Buchse für Netzwerkanschluss des DSP via Router oder Computer
4
USB Buchse Typ USB B für Kommunikation des DSP via Computer
5
Lüfter
