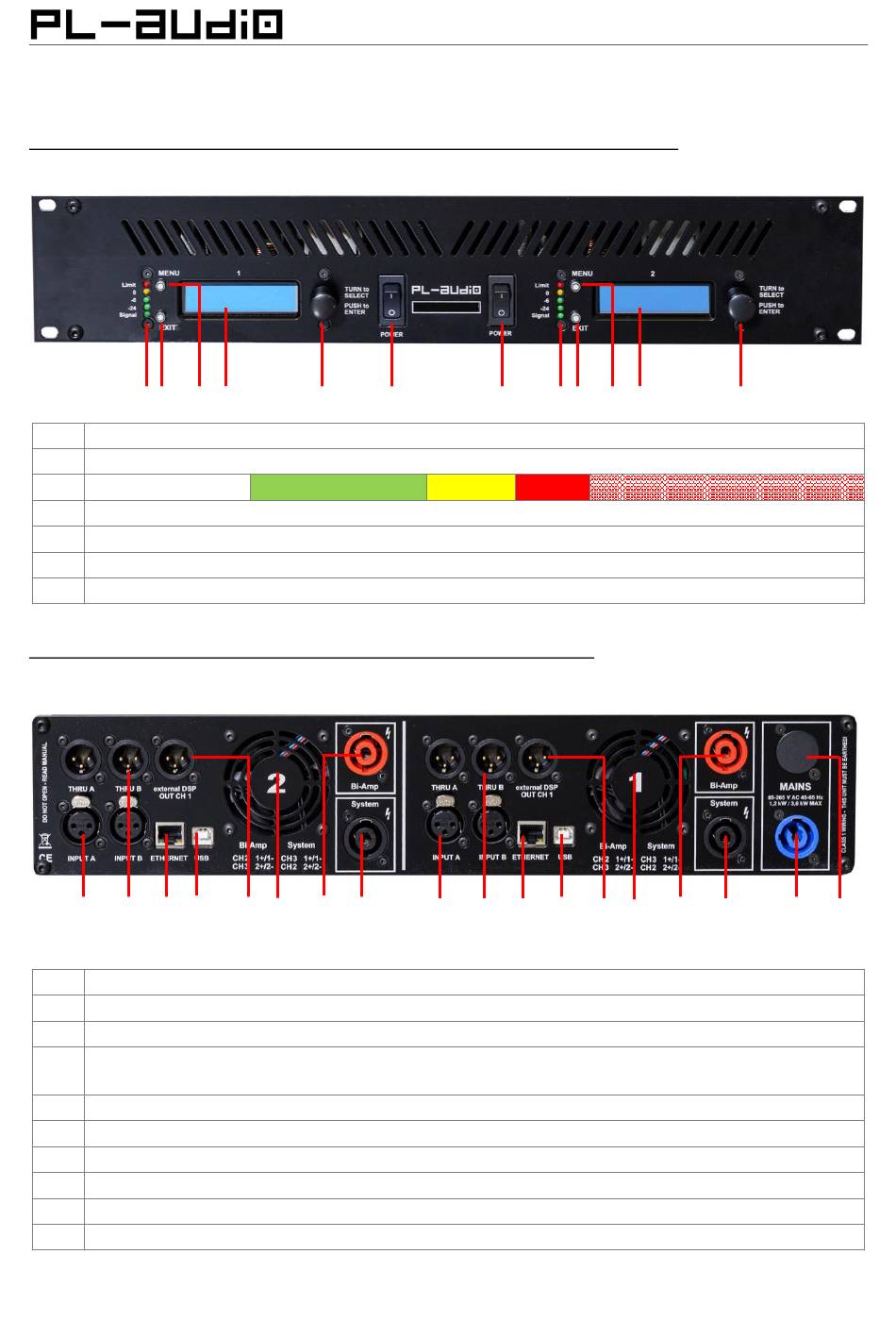

Aufbau und Bedienungselemente
Auf der Gerätevorderseite finden sie folgende Bedienungelemente (von links nach rechts):
2 3 4 5
Nr.
Bauteil
1
Netzschalter
2
LED Signalkette /
3
Taste Exit / Verlassen des Menüs
4
Taste Menü / Aufrufen des Menüs bzw. Bestätigen eines Namens oder Passworts
5
LCD Display / obere Zeile: Gerätename, untere Zeile: geladenes Preset
6
Encoder Rad / Drehen=Select, Drücken=Bestätigen
Auf der Geräterückseite finden sie folgende Anschlüsse (von links nach rechts):
1
2 3 5
Nr.
Bauteil
1
XLR Input symmetrisch
2
XLR Out symmetrisch Durchschleifbuchsen
3
Ethernet Buchse für Netzwerkanschluss des DSP via Router oder Computer
4
XLR- Out symmetrisch, DSP Out Kanal 1 (CH 1)
5
USB Buchse Typ USB B für Kommunikation des DSP via Computer
6
Lüfter
7
4 pol. Speakon® Buchsen für Systemverkabelung (CH 3=1+/1-; CH 2= 2+/2-)
8
4 pol. Speakon® Buchse für Bi-Amp Betrieb (CH 2= 1+/1-; CH3= 2+/2-)
9
Blindabdeckung
10
Netzanschluss 16A Powercon® IN
© PL-Audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden | www.pl-audio.de Stand: August 2020 V 1.0
6
Signal, -24dB, -6dB,
4 6
8 7
(für optionalen diskreten Stromanschluss des zweiten Endstufenblocks via Powercon® IN)
PowerPac 4004 DSP
1
1
2 3 4 5
Gelb 0dB,
Rot Clip
1
2 3 5
HANDBUCH PowerPac 4004 DSP
6
(Rot blinkend= Mute)
4 6
8
7
10
9
8
