2.3.3 Brückenbetrieb
Der Brückenbetrieb (BTL) koppelt die Leistung aus Kanal 2 (800W/4Ω) und Kanal 3 (800W/4Ω)
zu einem starken 1x 1600W/8Ω Mono-Kanal. Die maximale Impedanz ist 8Ω, Keine 4Ω anschließen!
Durch den BTL Brückenbetrieb erhöht sich die Spannungsverstärkung von 26dB auf 32dB (+6dB)
Achtung: Der Brückenbetrieb lässt sich NICHT am Display der Endstufe einstellen oder erkennen!
Sie benötigen einen Computer mit der DSP Software zum Einstellen des BTL-Brückenbetriebes.
Vorgehensweise :
1. Verbinden Sie den DSP zum PC. Starten Sie die Software und öffnen Sie das Steuerungsfenster.
2. Schalten Sie in dem Fenster MAIN den blauen Link Button Kanal 2 + 3 Ein. (Verlinkung Ch2+3)
3. Nehmen Sie im Ausgang Out 2 des DSP´s alle Einstellungen für ihren Lautsprecher vor.
4. Berechnen Sie den Limiter bitte mit 32dB Verstärkungsfaktor und stellen diesen Korrekt ein!

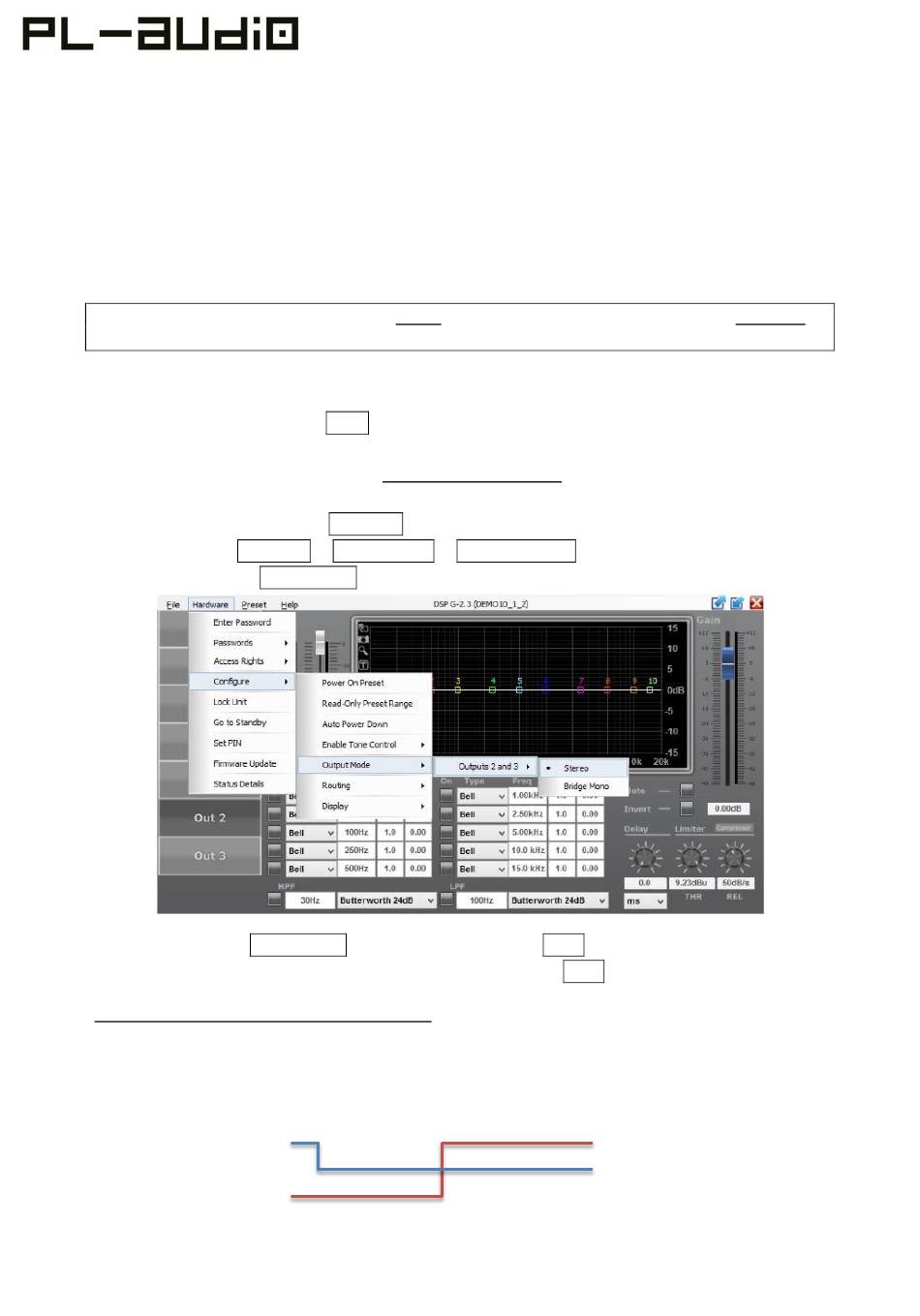

5. Schalten Sie nun den Bridge-Mode in der PC-Software ein :
a) Klicken Sie im Menü auf Hardware
b) Wählen Sie Configure -> Output Mode -> Outputs 2 and 3
c) Klicken Sie auf Bridge Mono
In der Betriebsart Bridge-Mono sind alle Schaltflächen des Out 3 Softwareseitig außer Betrieb!
Alle Einstellungen/Settings im DSP-Controller müssen im Out 2 durchgeführt werden.
Anschließen des Lautsprechers im BTL-Mode :
Verwenden Sie für den Brückenbetrieb ausschließlich die Rote Bi-Amp Buchse im Anschlussfeld!
Achten Sie auf eine Kurzschlusssichere und Ordentliche Verdrahtung der Speakon-Steckverbinder.
Bi-Amp Buchse, Rot
1+ Pluspol,
Kanal 2 (+)
1- Minuspol, Kanal 2 (-)
2+ Pluspol,
Kanal 3 (+)
2- Minuspol, Kanal 3 (-)
© PL Audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden-Hünsborn | www.pl-audio.de
Stand: Mai 2017 V 1.17
Handbuch
PowerPac 4003 DSP
Lautsprecher, 8Ω
+ Pluspol Lautsprecher
- Minuspol Lautsprecher
Seite: 11
