Handbuch
PowerPac 4003 DSP

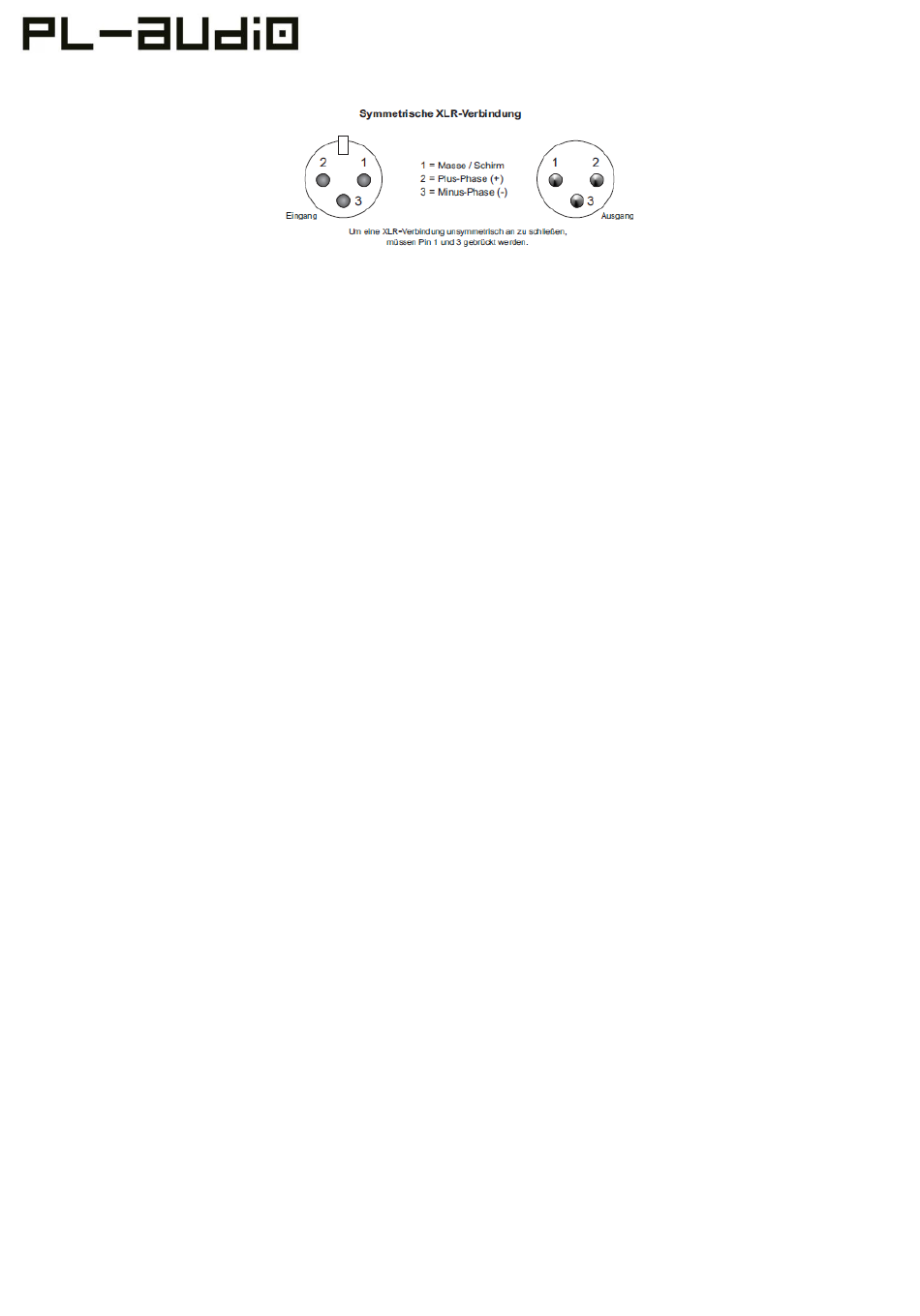

2.6 Lautsprecheranschluss
Bevor Lautsprecher an den Speakon® Ausgängen des PowerPac 4003 DSP angeschlossen
werden, muss am Signalprozessor das entsprechende Preset geladen werden! Nur mit den
speziell für die Lautsprecher von PL AUDIO entwickelten Presets erreichen diese ihre
maximale Performance, den bestmöglichen Sound sowie die notwendige Betriebssicherheit.
Durch das Laden eines falschen Presets können die Lautsprecher schlecht klingen oder
Schäden durch Überlastung nehmen!
Falls Sie Lautsprecher von anderen Herstellern am PowerPac 4003 DSP betreiben möchten,
stehen ausreichend freie Preset Speicherplätze auf dem Gerät zur Verfügung! Als
Ausgangsbasis empfehlen wir das „01. Sub + Top Standard" Preset zu laden und dieses auf
ihre Lautsprecher anzupassen (Gain, HPF, LPF, EQ, Limiter, etc.)
Die Speakon® Buchsen (6) auf der Geräterückseite (Abs. 2.2, Bild 1) sind für die
Systemverkabelung vorgesehen. Bei der Systemverkabelung wird zwischen Endstufe und
einer Sub/Top Kombination nur ein einziges 4-Poliges Speakon® Kabel zu jeder Anlagenseite
verlegt. Die Pins 1+/1- sind für die Topteile verdrahtet, die Pins 2+/2- für den Bass.
2-Weg aktiv getrennte Lautsprecher haben keine eingebaute passive Frequenzweiche. Bei
diesen Lautsprechern hat jeder Weg seinen eigenen Verstärkerkanal. Ein Verstärkerkanal
betreibt den/die Mitteltöner (z.B. Kanal 2 – Mid). Ein weiterer Verstärkerkanal den/die
Hochtöner (z.B. Kanal 3 – High). Bei diesem System wird ein 4-Poliges Speakon® Kabel
zwischen Amp und Box verwendet, auf die Pins 1+/1- wird Kanal 2 übertragen, auf die Pins
2+/2- wird Kanal 3 übertragen. Bei der Verkabelung von Bi-Amp Systemen muss mit
besonderer Sorgfalt gearbeitet werden, da hier eine Fehlverkabelung schnell zur Zerstörung
des Hochtontreibers führt!
-Wichtig ist hier auch die richtige Auswahl des Presets.-
PL-Audio Bi-Amp Presets sind im Signalprozessor i.d.R mit einem Passwortschutz gelockt, um
ein unbeabsichtigtes Ändern der Parameter zu verhindern. Falls Sie hier Änderungen
durchführen wollen, machen Sie dies sehr sorgfältig mit Bedacht und Sachverstand! Der
Signalprozessor
erlaubt
sehr
feine,
aber
auch
gravierende
Änderungen
der
Übertragungseigenschaften des Lautsprechersystems! Um die Bi-Amp Presets zu ändern,
loggen Sie sich mit dem Passwort: „ admin1 " in die Administrator Benutzerebene des
Signalprozessors ein. Nun haben Sie vollen Zugriff.
Besonders komfortabel geht dieses mit der PL-Audio DSP-CONTROL Software auf dem PC.
Seite: 14
© PL Audio GmbH & Co.KG | Siegener Straße 6 | 57482 Wenden-Hünsborn | www.pl-audio.de
Stand: Mai 2017 V 1.17
