6
4 pol. Speakon® Buchsen für Systemverkabelung L+R (1+/1- Top, 2+/2- Bass)
7
4 pol. Speakon® Buchse für Bi-Amp Betrieb (CH 2= 1+/1-; CH3= 2+/2-)
8
4 pol. Speakon® Buchse für Subwoofer (CH1= 1+/1- und 2+/2-)
9
Durchschleifbuchse 16A Powercon® OUT
10
Netzanschluss 16A Powercon® IN
2.3 Anschluss-/Betriebsmöglichkeiten
Das PowerPac 4003 DSP bietet dem Anwender viele Einsatzmöglichkeiten:
Die Endstufe hat 3 Ausgangskanäle, 1x 2500W 4Ω und 2x 800W 4Ω.
Es lassen sich bis zu 2 Subwoofer á 8 Ohm und 4 Topteile á 8Ohm anschließen.
Schließt man einen Subwoofer á 8Ω am Kanal 1 des PowerPac 4003 DSP an, so erhält dieser
1250W an 8Ω. (wie Anwendung 1)
Ergänzt man einen weiteren Subwoofer an Kanal 1, reduziert sich die Impedanz auf 4Ω.
Die 2500W (welche an 4Ω verfügbar sind) teilen sich nun auf beide Subwoofer auf, und jeder
Lautsprecher erhält 1250W an 8Ω. (wie Anwendung 2)
• Rechenbeispiel :(1250W 8Ω + 1250W 8Ω = 2500W 4Ω)
Für alle Stereo Anwendungen bitte die LINE-Signale vom Mischpult wie folgt an der Endstufe
anschließen:

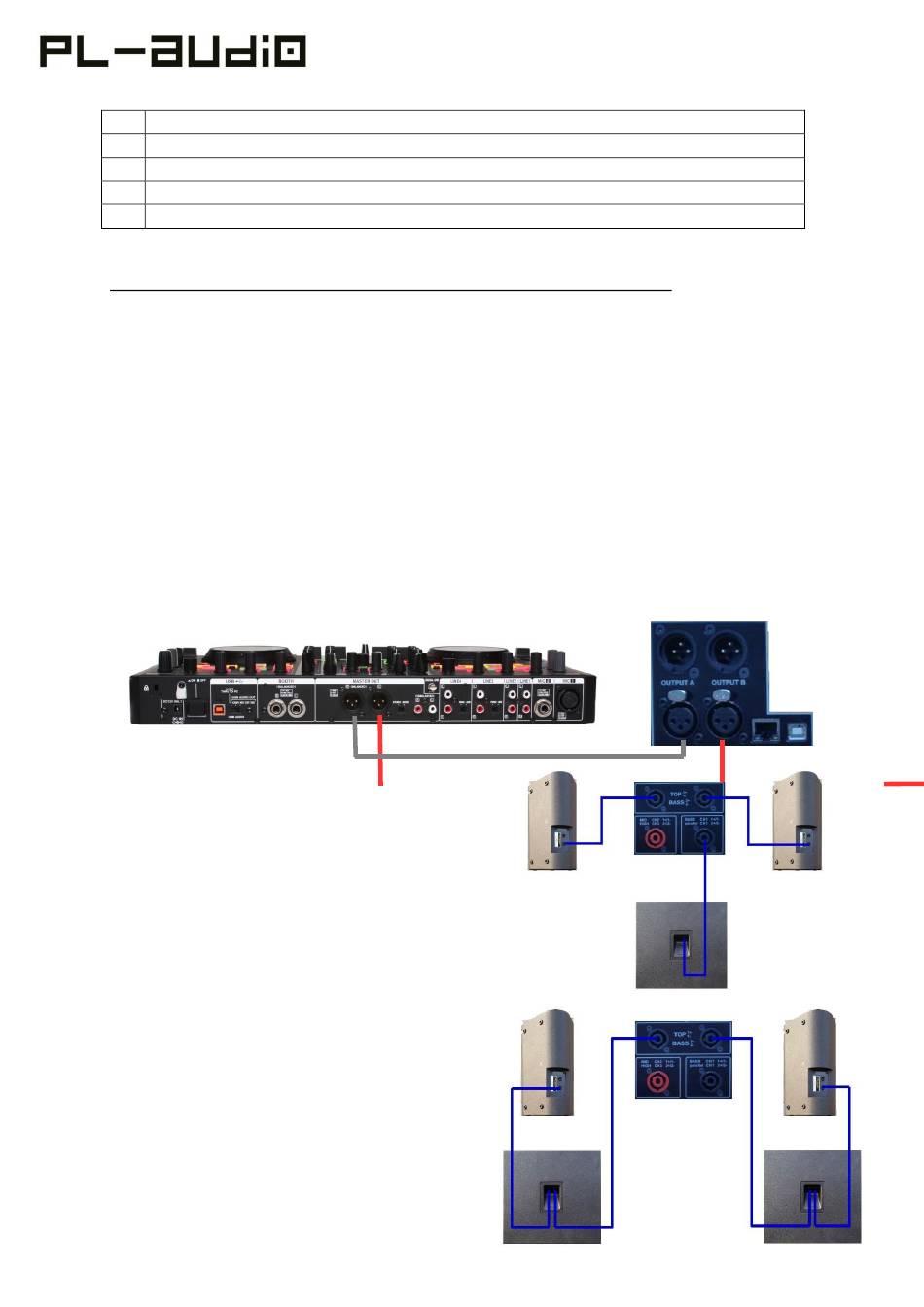

2.3.1 Stereo + Sub Betrieb
– Anwendung 1 –
DSP-Endstufe für ein 2.1 PA-System
• 1x Subwoofer á 8Ω, z.B. PL-Audio B18Sub
• 2x Topteile á 8Ω z.B. PL-Audio F10pro
– Anwendung 2 –
DSP-Endstufe für ein 2.2 PA-System :
• 2x Subwoofer á 8Ω, z.B. PL-Audio B18Sub
