Anschluss an herkömmliche Spannungs-/Stromversorgung:

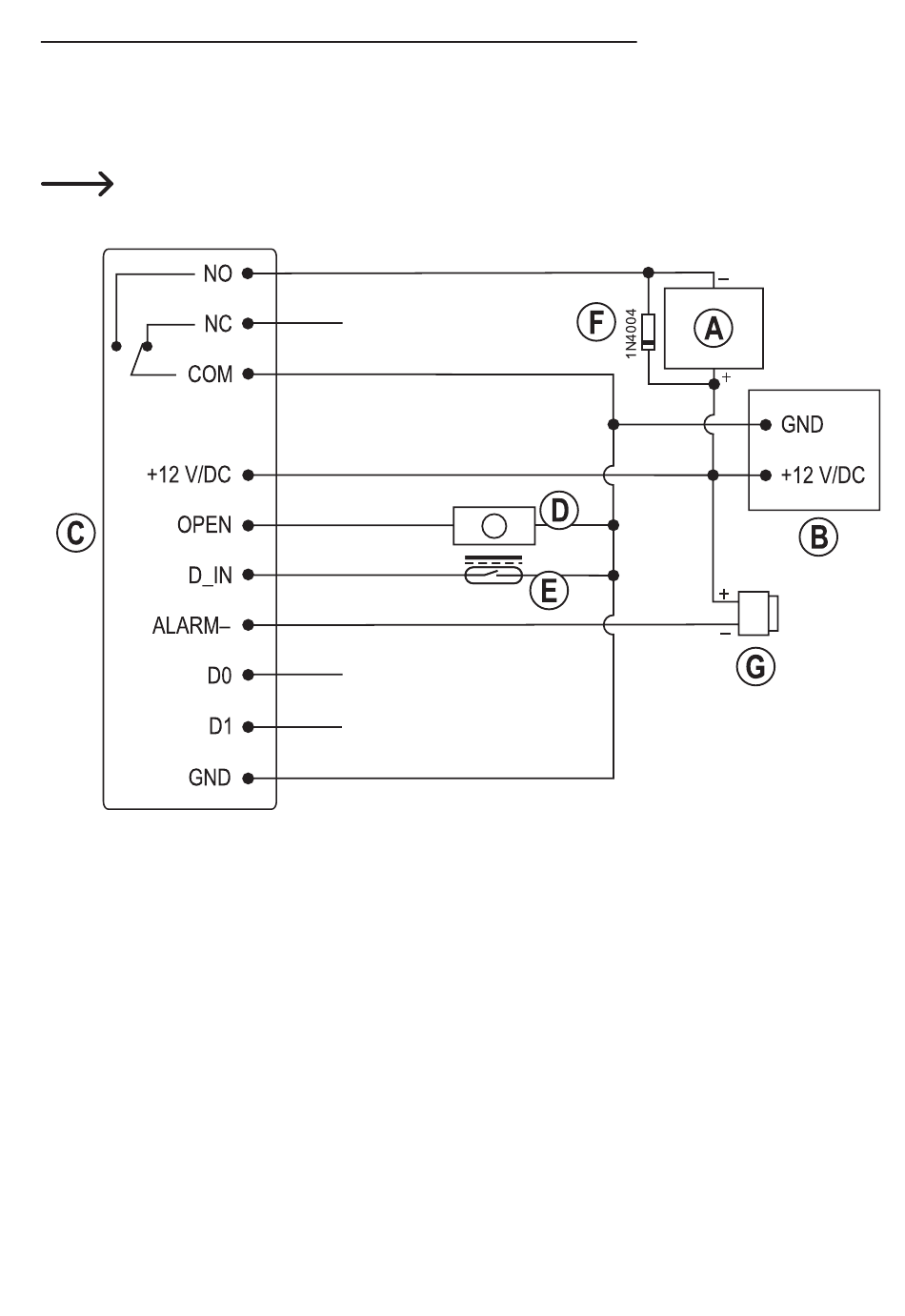

Soll zum Betrieb des Codeschlosses ein herkömmliches Netzteil mit einer Ausgangsspan-
nung von 12 V/DC verwendet werden, so beachten Sie folgendes Anschlussschema:
Mit „Fail-Secure"-Türöffner:
Dieser gibt den Verschlussriegel nur dann frei, wenn seine Betriebsspannung an-
liegt (übliche Bauart bei Haustüren).
A „Fail-Secure"-Türöffner
B Netzteil
C Codeschloss
D Türöffner-Taste (NO-Kontakt, Schließer)
E Tür-Sensor (NC-Kontakt, Öffner)
F Schutzdiode: Die dem Codeschloss beiliegende Schutzdiode muss polungsrichtig in der
Nähe des Türöffners angeschlossen werden. Dies schützt das Codeschloss vor Span-
nungsspitzen.
G Alarm-Sirene
14
Blau
Orange
Purpur
Rot
Gelb
Braun
Grau
Grün
Weiß
Schwarz
