DEPOLOX Pool
3-Punkt Impuls-Längen-
Regler für Dosierpumpe
und 3-Punkt
Impuls-Frequenz-
Regler für Pulspumpe
Dosierkontakt
für OSEC-A
IM.050.570DD/Ausg. 6-02/05
Pumpe 1 verringert die Regelgröße,
Pumpe 2 vergrößert die Regelgröße.
Der Regelbereich reicht von -100 % (Pumpe 1) bis +100 % (Pumpe 2),
dieser Bereich lässt sich auch im Handbetrieb einstellen.
Bei Sollwert = Istwert wird keine Pumpe angesteuert (neutrale Zone
Xsh).
Ausgangssignale wie unter 2-Punkt Impuls-Längen-Regler und
2-Punkt Impuls-Frequenz-Regler.

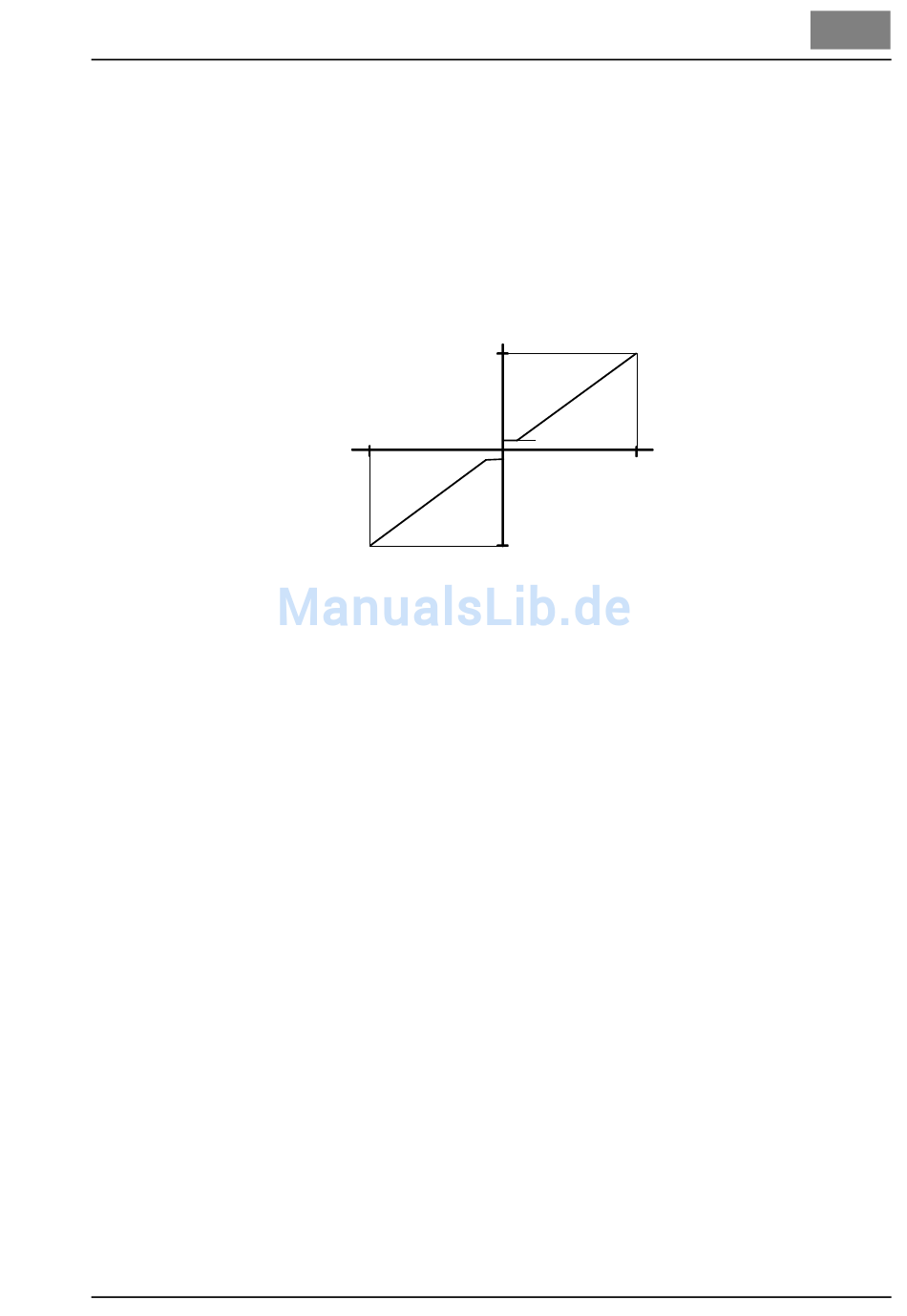

Ausgangssignal
100%
Pumpe 1
-100%
Bild 31
Um Elektrolyseanlagen anzusteuern, ist ein spezieller Regler notwen-
dig, der zu häufiges Ein- bzw. Ausschalten vermeidet (Grund: Anlauf-
zeiten von Elektrolyseanlagen).
Dieser Reglerausgang verwendet deshalb eine Mindesteinschaltdauer
sowie eine Schalthysterese zur Minimierung der Schaltzyklen.
Beim Unterschreiten des eingegebenen Cl
terese (z.B. Sollwert 0,50mg/l - Hysterese 0,05 = 0,45mg/l) schaltet der
Reglerausgang ein.
Der Reglerausgang bleibt für mindestes die eingestellte Mindestein-
schaltdauer aktiv. Wird der Sollwert überschritten und die Mindestein-
schaltdauer ist abgelaufen, schaltet der Kontakt ab.
Im Hand - Betrieb wird die Mindesteinschaltdauer nicht beachtet.
Funktionen
X
Pumpe 2
sh
0%
100%
Dosierleistung
-100%
W&T00008
-Sollwertes abzüglich Hys-
2
2.6
109
