2.6.5 Schnittstellen
Zur externen Anbindung des DEPOLOX Pool stehen verschiedene
Schnittstellen zur Verfügung.
Die RS232-Schnittstelle dient zum Anschluss von:
einem Laptop oder PC zum Firmware-Update
(die neueste Firmware-Version kann zusammen mit einem Update-
Programm und der Update-Anleitung von der W&T-Homepage
www.wallace-tiernan.de heruntergeladen werden.
Passendes RS232-Verbindungskabel: AAC5890).
einem Drucker
Spezifikation der RS232-Schnittstelle für Druckerbetrieb:
Datenübertragung
Parität
Wortlänge
Für jeden Tag wird ein Protokoll entsprechend Bild 38 ausgedruckt.
Jedes Tagesprotokoll besteht aus einem Protokollkopf, Liniendiagram-
men und der Ausgabe der Tages-Min- und -Max-Werte.
In den Protokollkopf werden die verfügbaren Messungen und die zuge-
hörigen Parameter wie Sollwert, Xp und Tn gedruckt. Das Datum der
letzten Kalibrierung ist ebenfalls dokumentiert.
Danach erfolgt der Ausdruck der Liniendiagramme inklusive der Mess-
bereiche und der aktuellen Betriebsart als Balken. Die Aufzeichnung
der Liniendiagramme erfolgt in Zeitintervallen von einer Minute.
Zum Abschluss des Protokolls werden je Messung die Tages-Min- und
-Max-Werte gedruckt.

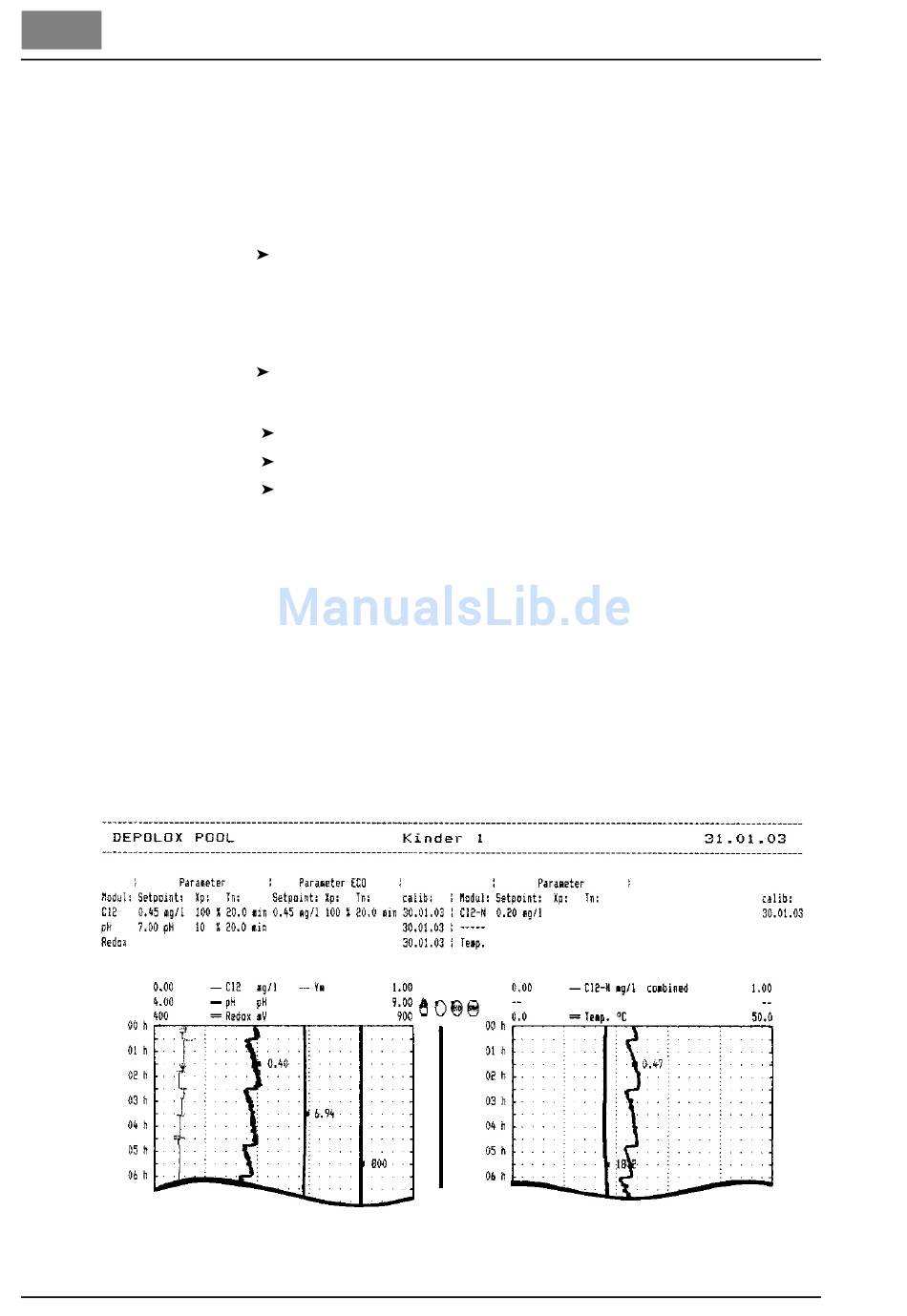

Bild 38 Druckerprotokoll
9600 baud
keine
8 bit
