mod. S1 TANK
3
4
8

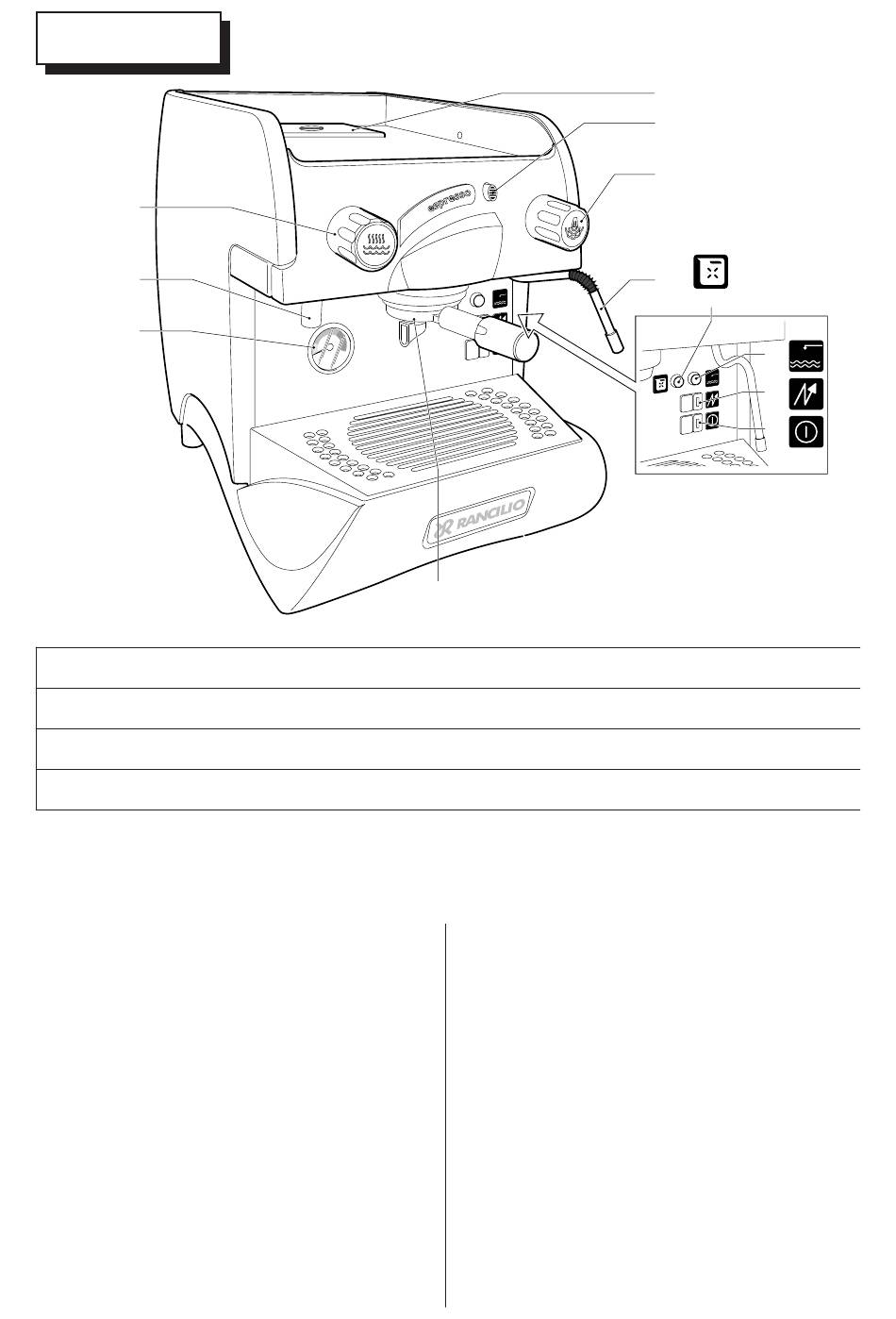

Fig. 4
E 1
S 1
S 1 T A N K
Explicación de la simbología:
A Funcionamiento semiautomático; puesta en
marcha y paro suministro manual.
B Funcionamiento automático; control electrónico
suministro dosis café.
C N° grupos suministro café.
D N° lanzas suministro vapor.
E N° lanzas suministro agua caliente.
A B
- k o
k o -
k o -
5
C
1
1
1
1 Grifo suministro vapor
2 Lanza vapor
3 Grifo suministro agua caliente
4 Lanza agua caliente
5 Grupo suministro café
6 Comando suministro café
7 Luz testigo nivel agua en la caldera
8 Manómetro
9 Interruptor general y testigo interruptor encendido
10Interruptor y luz testigo conexión resistencia
caldera.
11 Depósito agua
12 Lámpara testigo falte de agua depósit
11
6
1
2
12
7
10
9
D E
1 1
1 1
1 1
