Инструкция по сборке WD Mobile
1 C B

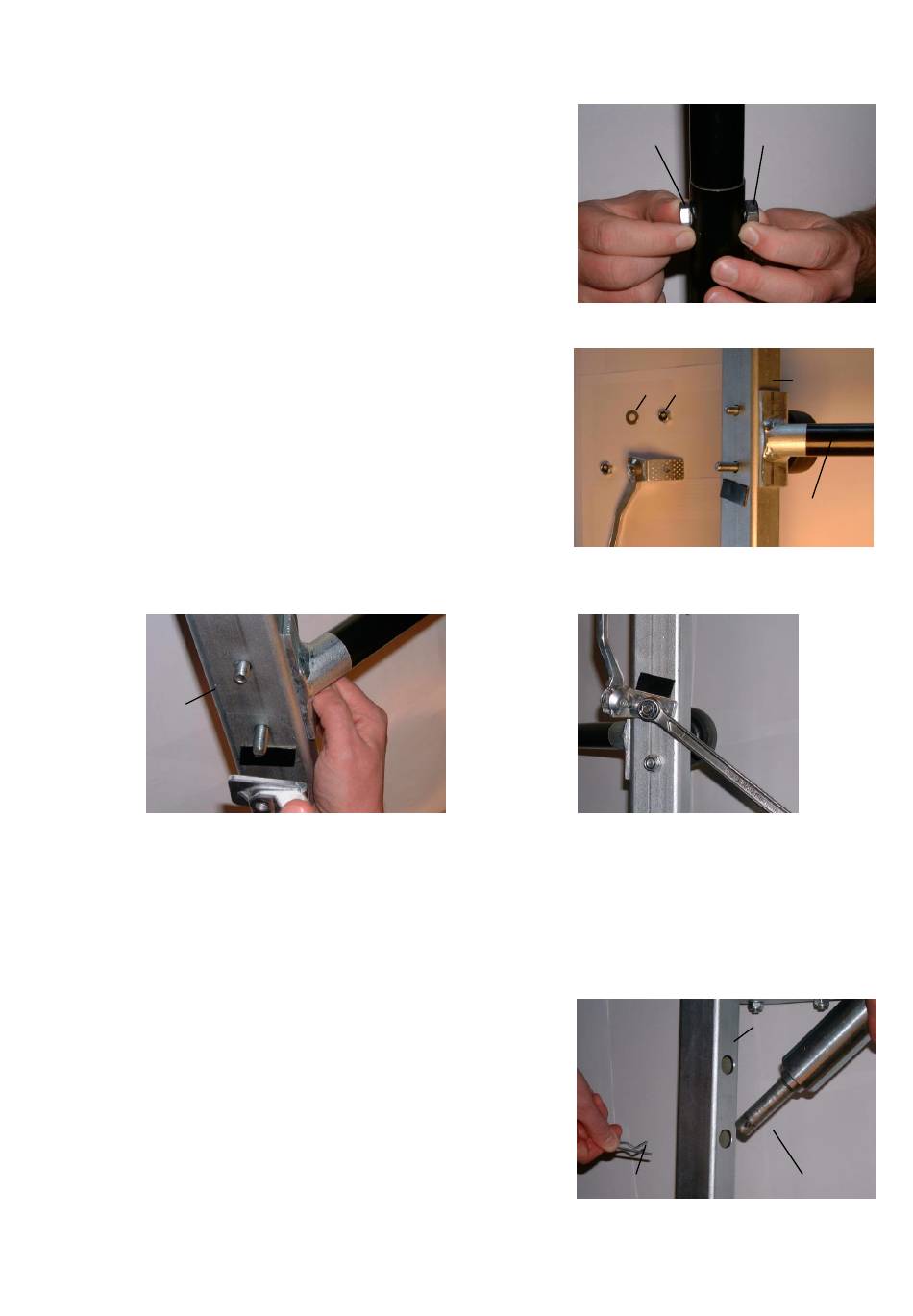

Монтаж педалей и опоры:
Подключите педали G и H, вставьте винт C в отверстие
в педали и завинтите гайку B (см. илл. 1 и рис. 1).
2 E D F
Подсоедините собранную педаль к раме F
(см. илл. 2 и рис. 1). Установите шайбу E и контргайку D.
G+H
4
I
3
Установите опору, затяните ее и расположите параллельно наклеенной пластине.
Завинтите контргайку D (см. илл. 3+4 и рис. 1).
5
Установка транспортных роликов:
F
Вставьте ролик J в отверстие рамы F и установите
(см. илл. 5 и рис. 1).
шплинт A ролика
A
J
