Montagehandleiding WD Mobile
1 C B

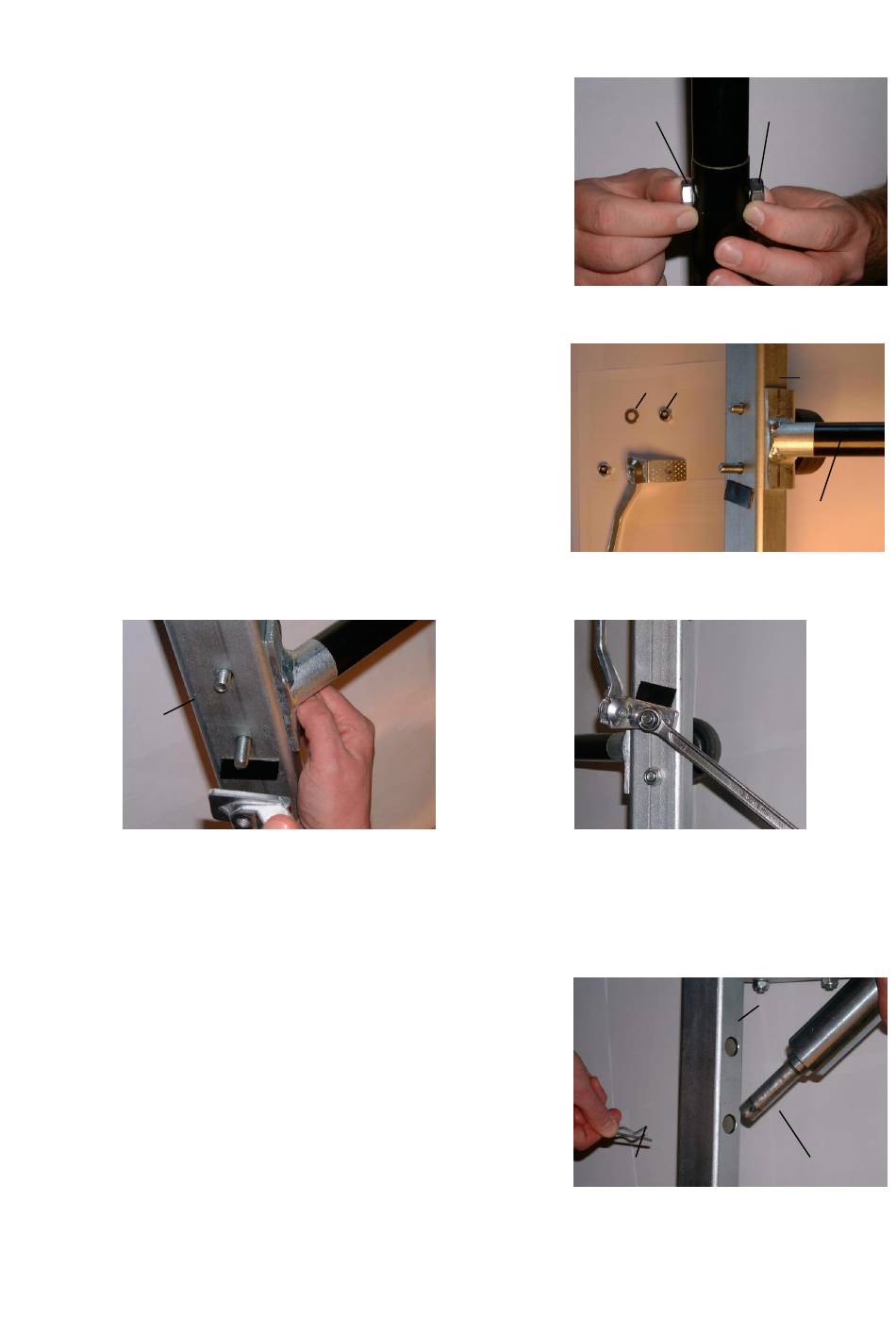

Montage van de hendel en de voetsteun:
Hendels G en H worden in elkaar gezet, draai schroef
C door het gat in de hendel en monteer moer B
(zie foto 1 en figuur 1).
2 E D F
De complete hendel wordt in het chassis F geplaatst.
(zie foto 2 en figuur 1). Sluitring E en borgmoer F worden
gemonteerd.
G+H
4
I
3
Voetsteun I wordt gemonteerd, hij wordt helemaal in het chassis gedraaid, langs de opgelijmde plaat.
Borgmoer D wordt gemonteerd. (zie foto 3+4 en figuur 1).
Montage van de rollers:
5 F
Plaats roller J door het gat in chassis F en monteer splitbout A.
(zie foto 5 en figuur 1).
A
J
3. maart 2008
TK/VL.
