Montagevejledning WD Mobile

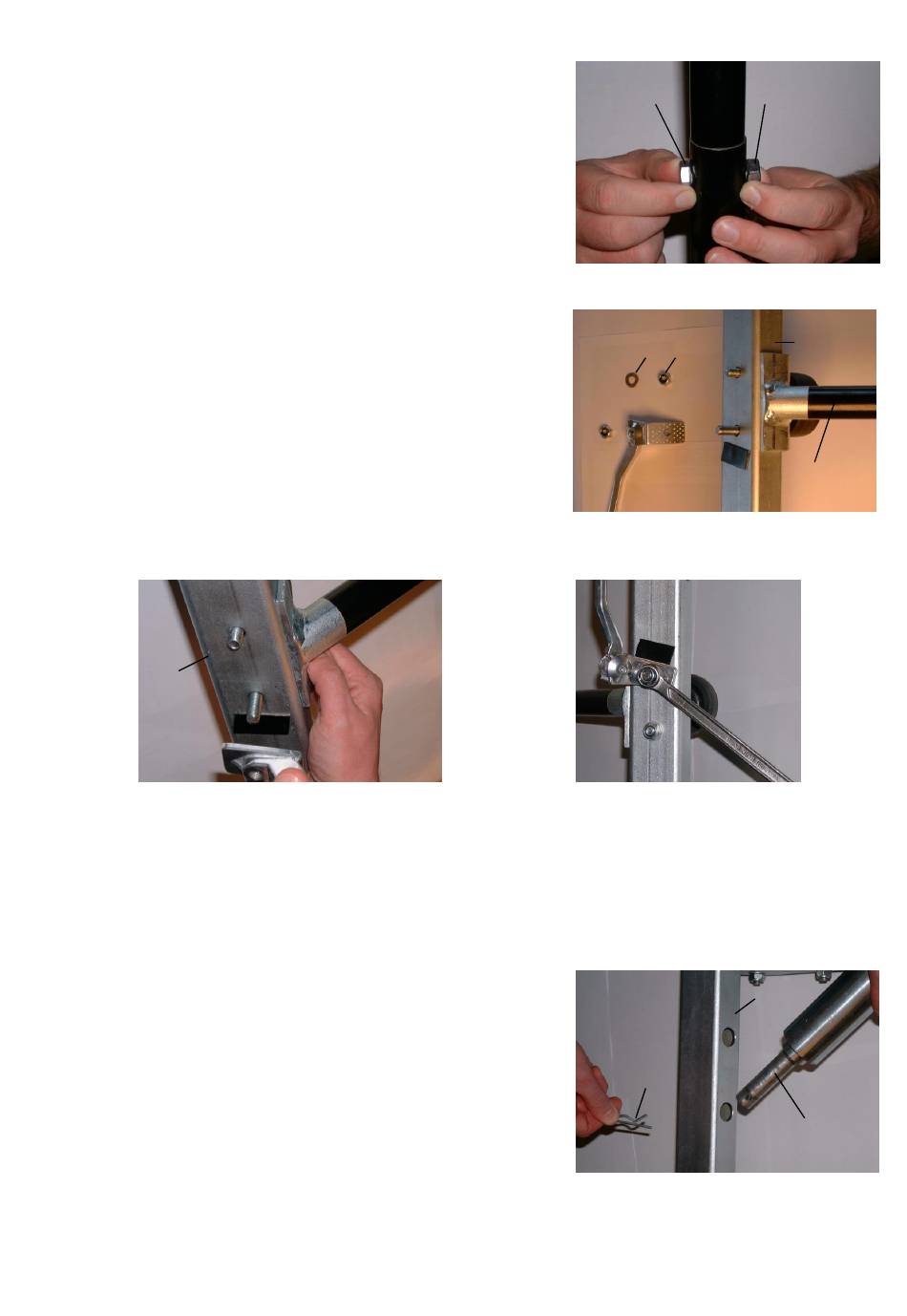

Montering kørestang og støttefod:
Kørestang G og H samles, placer skrue C igennem hullet i
kørestangen og monter møtrik B. (se foto 1 og fig.1).
Den komplette kørestang samles med chassis F.
(se foto 2 og fig.1). Skive E og låsemøtrik D monteres.
I
3
Støttefod I monteres, den skrues helt i bund og placeres langs den pålimede plade.
Låsemøtrik D monteres. (se foto 3+4 og fig.1).
Montering ruller:
Placer rulle J igennem hullet i chassis F og monter split A.
(se foto 5 og fig.1).
1 C B
2 E D
4
5 F
A
F
G+H
J
