Monteringsanvisning WD Mobile
1 C B

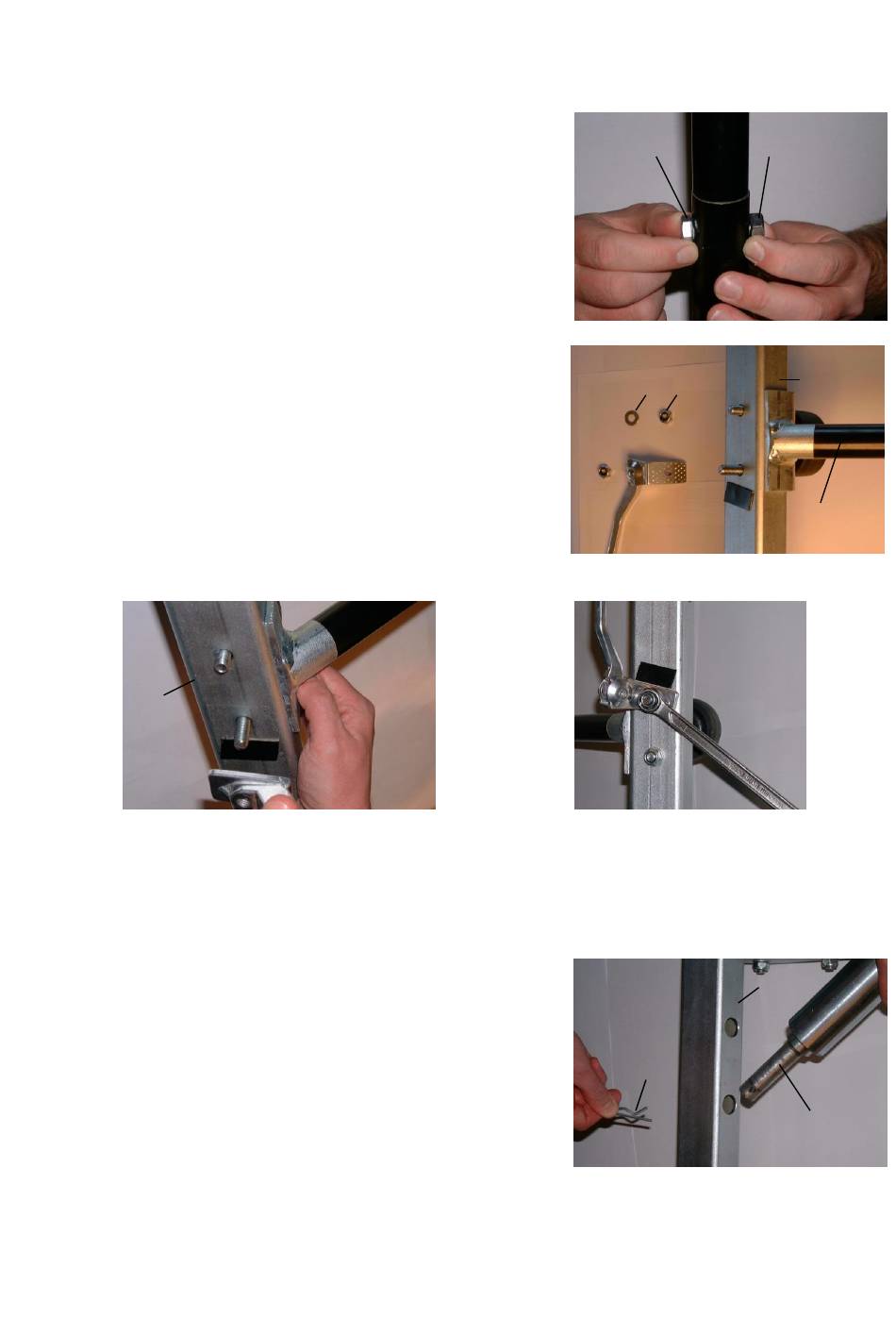

Montering av körstång och stödfot
Sätt ihop körstång G och H, placera skruven C genom hålet i
körstången och montera muttern B (se bild 1 och fig. 1).
2 E D F
Sätt ihop den kompletta körstången med chassiet F
(se bild 2 och fig. 1). Montera brickan E och låsmuttern D.
G+H
4
I
3
Montera stödmutter I. Skruva ner den helt i botten och placera den längs den pålimmade plattan.
Montera låsmutter D (se bild 3+4 och fig. 1).
5 F
Montering av rullar
Placera rulle J genom hålet i chassit F och montera sprint A
(se bild 5 och fig. 1).
A
J
