De montage van de hefbrug wordt verricht door de servicedienst van Stertil of een door Stertil
erkende servicedienst
De hefbrug moet op een vlakke gewapende betonvloer geplaatst worden.
De fundering en verankering moet aan de onderstaande eisen voldoen.
Dikte betonfundering
Betonkwaliteit
Wapening

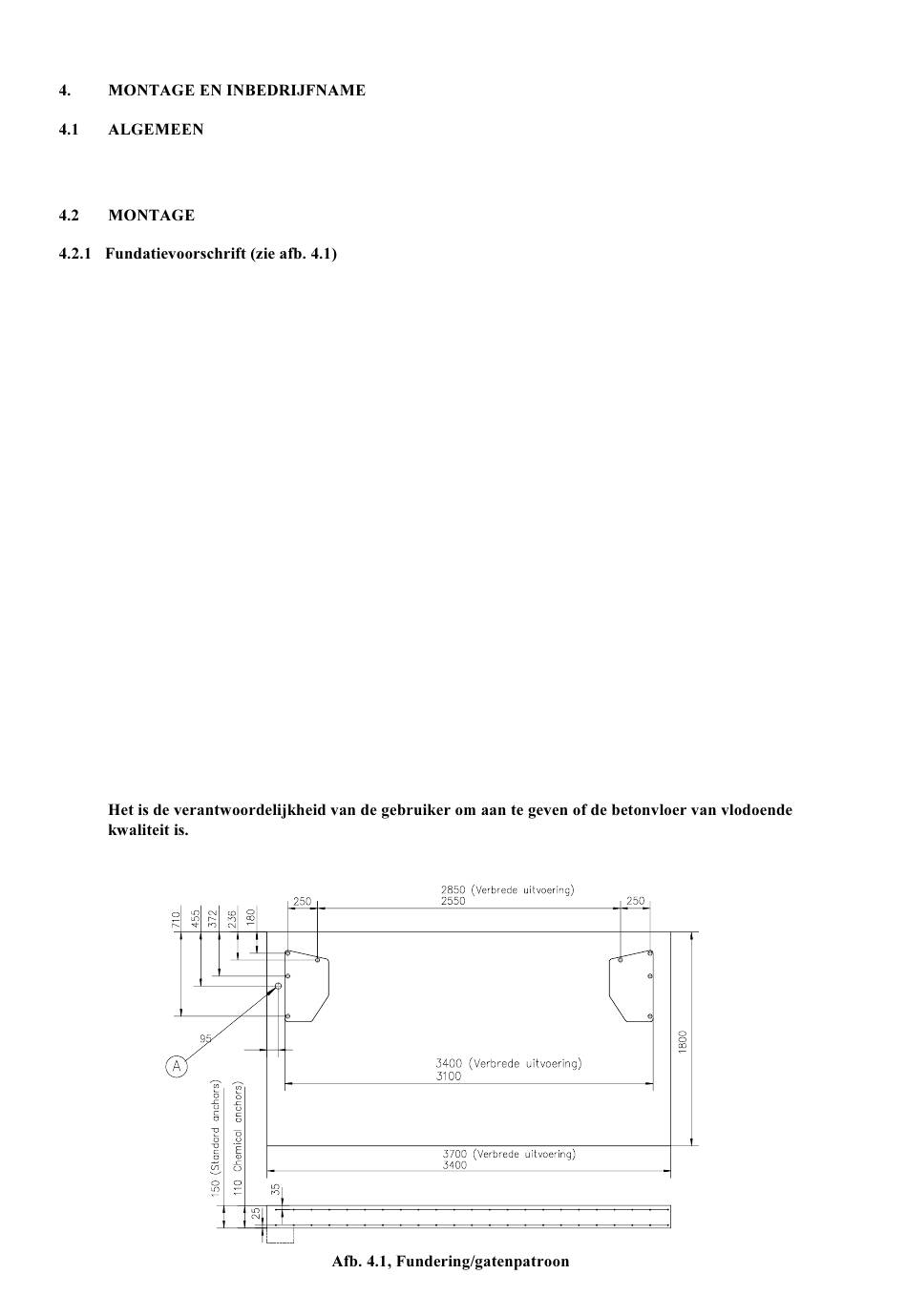

De wapening mag het aanbrengen van de ankers niet belemmeren (zie gatenpatroon afb. 4.1)
Er kunnen 2 typen ankers worden gebruikt voor de bevestiging van de hefbrug.
a. Voor vloeren van minimaal 150 mm dikte:
8 st. UPAT PS B18/50/80 (boor 18 mm, boordiepte min. 110mm, aanhaalmoment 80 Nm)
b. Voor vloeren van minimaal 110 mm dikte:
8 st. chemische ankers UPAT-UKA (aanhaalmoment 35 Nm)
ankerstang ASTA M12 x 160
capsule UKA 3 EAP M12 (boor 14 mm)
De chemische ankers moeten worden geplaatst volgens de voorschriften 4.2.2, waarbij de juist boor diepte
en de aanhaalmomenten moeten worden aangehouden.
Indien niet aan bovengenoemde voorwaarde wordt voldaan is een nieuwe fundering volgens onderstaande
gegevens te storten.
Betonvolume
Wapening
Max.optredende gronddruk : 0,1 kg/cm
Bij plaatsing van de hefbrug in een ruimte met vorstgevaar moet de omtrek van de fundatie voorzien zijn
van een vorstrand.
: minimaal 150 mm (standaard ankers)
minimaal 110 mm (chemische ankers)
: B25 - DIN 1045
: minimaal 2 matten 150 x 150 x 8, kwal. QRM 48
: 3,4 x 1,8 x 0,15 = 0,92 m
: minimaal 2 maten 150 x 150 x 8 , kwal. QRM 48
2
10
3
