Aufstellung, Montage und Anschluss
Planen Sie den Axialventilator mit einem ausreichenden Mindestabstand zu umgebenden
DE
Wänden bzw. Komponenten.
Prüfen Sie die Fundamentabmessungen anhand der Maßzeichnung des Axialventilators und
des Fundamentplans.
Beachten Sie die Umgebungsbedienungen des Axialventilators und stellen Sie sicher, dass:
- ein ausreichender Freiraum für Werkzeugwechsel, Montage-, Wartungs- und
Reparaturarbeiten vorhanden ist.
- ein ausreichender Freiraum für den Ein- und Austritt der Kühlluft für die Antriebsmotoren
vorhanden ist.
- ein ausreichender Sonnenschutz für den Axialventilator vorhanden ist.
Montagematerialien wie Ausgleichsbleche, Befestigungsschrauben usw., können von dem
Hersteller bezogen werden.
Der Axialventilator ist nach dem Aufstellen auf dem Fundament auszurichten. Hierfür
geeignete Messwerkzeuge, Werkzeuge, Abdrückschrauben und Unterlegbleche verwenden.
Bei einer Aufstellung des Axialventilators in chemisch aggressiver Atmosphäre oder im Freien,
Unterlegscheiben aus nichtrostendem Material verwenden.

6.5.2.1 Aufstellung

Aufstellung des Axialventilators in ein Rohrleitungssystem
1. Setzen Sie den Axialventilator an dem Bestimmungsort ab.
2. Führen Sie die Rohrleitungen zu den Ansaug- und Druckstutzen des Axialventilators
heran.
Beachten Sie:
Achten Sie darauf, kein Versatz zwischen der Rohrleitung und den Anschlussflanschen
entsteht.
3. Verbinden Sie die Rohrleitungen bzw. die Kanäle lastfrei mit dem Axialventilator.
4. Verschrauben Sie die Rohrleitungen mit dem Axialventilator mit den Sechskantschrauben.
Beachten Sie die Anzugsdrehmomente im Kapitel 11.1 „Anziehdrehmomente für
Befestigungsschrauben"
Ergebnis:
Der Axialventilator ist an dem Bestimmungsort ausgerichtet und montiert.

6.5.2.2 Schraubverbindungen

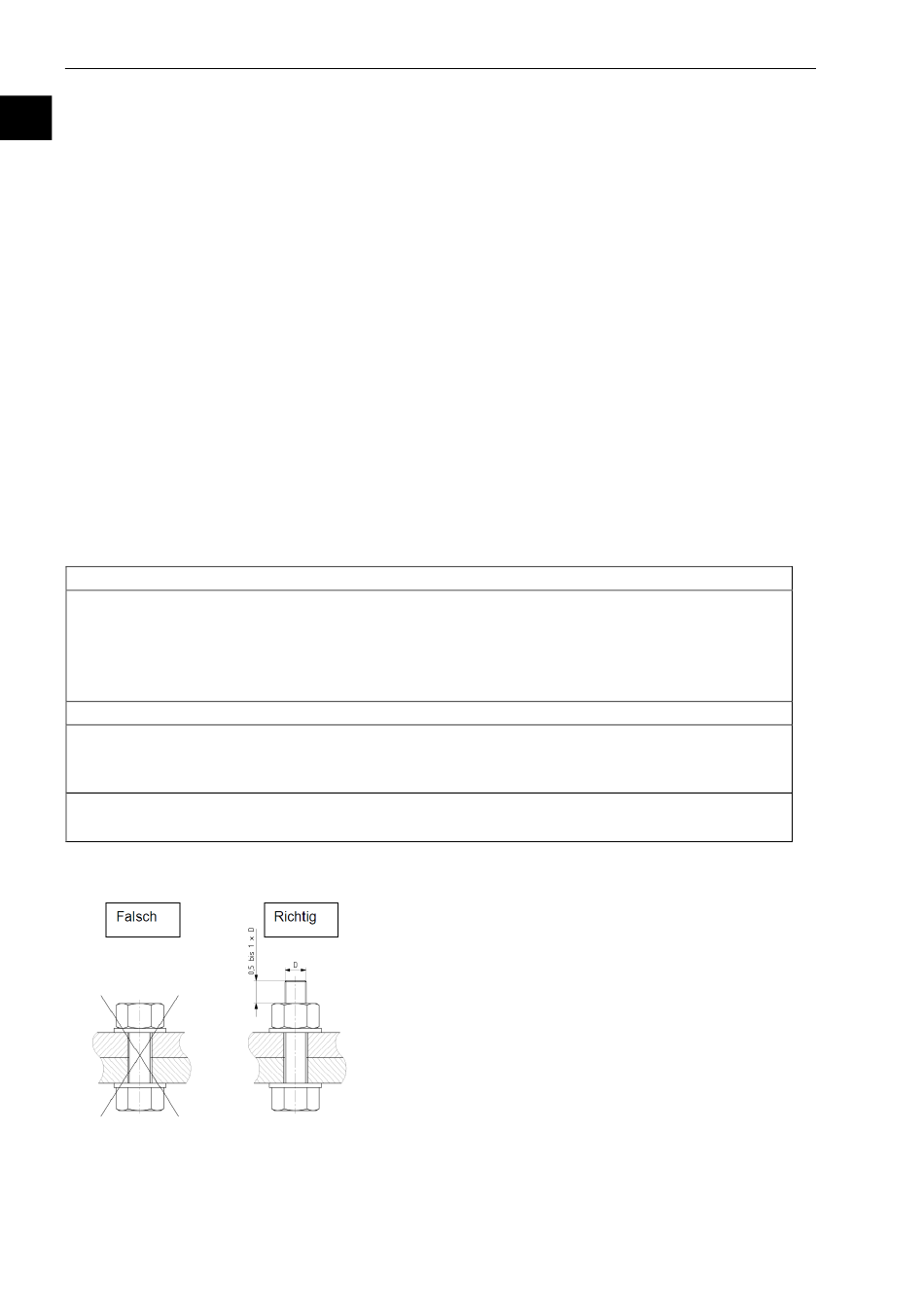

Schraubenverbindung
34 von 73
Betriebsanleitung Axialventilator MAF-B
Bei sämtlichen Schraubverbindungen (Ausnahme
Verschraubung Kompensatoren) ist darauf zu achten,
dass nach dem Anziehen der Befestigungsschraube bzw.
der Schraubenmutter noch ein Überstand verbleibt, der
mindestens so groß ist wie der Schraubendurchmesser.
Die Position des Schraubenkopfes ist immer so
anzuordnen, dass ein Lockern der Schraubverbindung
und der Verlust der Befestigungsschraube sofort
erkennbar sind. Bei senkrechter Verschraubung die
Schraubenmutter immer von oben anordnen.
Sämtliche Verschraubungen mit dem jeweiligen
Anziehdrehmoment entsprechend dem Kapitel 11.1
„Anziehdrehmomente für Befestigungsschrauben"
anziehen.
