PRESENTAZIONE
Nel 2012, il 695 è dotato di passaguaina smontabile che
vanno usati per il montaggio del gruppo Shimano DI2.

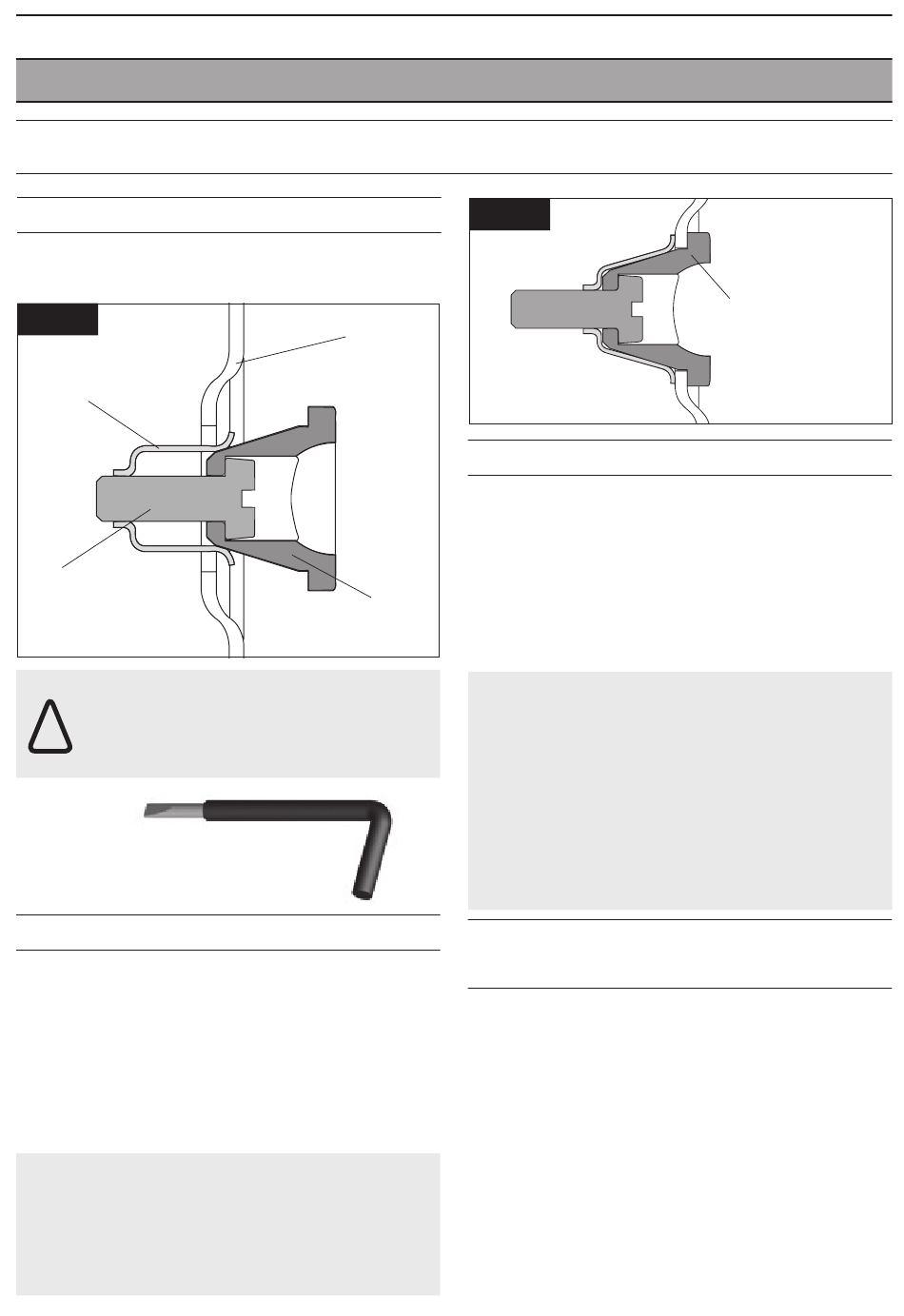

FIG. 1
Molla di
mantenimento
Vite di tensione
Usare esclusivamente l'apposito
utensile di montaggio / smontaggio
!
fornito con il kit di fissaggio.
Utensile montaggio / smontaggio
MONTAGGIO
1. Assicurarsi che il passaguaina si trovi in posizione
aperta.
2. Posizionare i pezzo nel proprio alloggiamento
contro la parete in materiale composito del telaio (Fig 1)
3. Serrare la vite di tensione di 1 NM fino al completo
mantenimento del pezzo nel proprio alloggiamento
(Fig. 2).
Attenzione! Un serraggio eccessivo della vite di
tensione potrebbe provocare il danneggiamento
dei filetti della vite o della molla di mantenimento.
In tale caso, il fissagio o l'estrazione della vite
potrebbero risultare difficoltosi.
PASSAGUAINA SMONTABILE
Telaio
Corpo passa-
guaina
FIG. 2
SMONTAGGIO
Togliere la guaina eventualmente alloggiata nel
passaguaina.
1. Allentare la vite di tensione fino al disinnesto del
passaguaina.
2. Estrarre il pezzo. Se l'arresto oppone una certa
resistenza durante il ritiro, allentare ulteriormente la vite
di tensione.
Attenzione! La ghiera della vite di tensione è
appiattita in modo da evitare il disinserimento
della molla di
l'allentamento della vite. Si prega di non forzare
durante l'allentamento pena il disinnesto della
molla di tensione e il danneggiamento dei filetti di
questa ultima o della vite di tensione. In tale caso,
il fissaggio o il suo disinserimento potrebbero
risultare difficoltosi.
MONTAGGIO DEL CAVO
DEL FRENO POSTERIORE
Il cavo del freno posteriore corto senza guaina si
trova all'interno del tubo orizzontale.
1. Smontare il passaguaina del freno posteriore
(situato nella parte posteriore del tubo orizzontale).
2. Posare la guaina
nell'alloggiamento della guaina situato nella parte
anteriore del tubo orizzontale.
3. Instradare il cavo del freno in modo da farlo
uscire dall'alloggiamento del passaguaina del freno
situato nella parte posteriore del tubo orizzontale.
4. Rimontare il passaguaina situato nella parte
posteriore del tubo orizzontale.
Arresto in posizione
nel proprio
alloggiamento
mantenimento durante
del freno posteriore
