look 695 Montageanleitung Seite 13

PRESENTATIE
In 2012 wordt de 695 voorzien van afneembare
kokeraanslagen die dienen voor de montage van
de Shimano DI2 set.

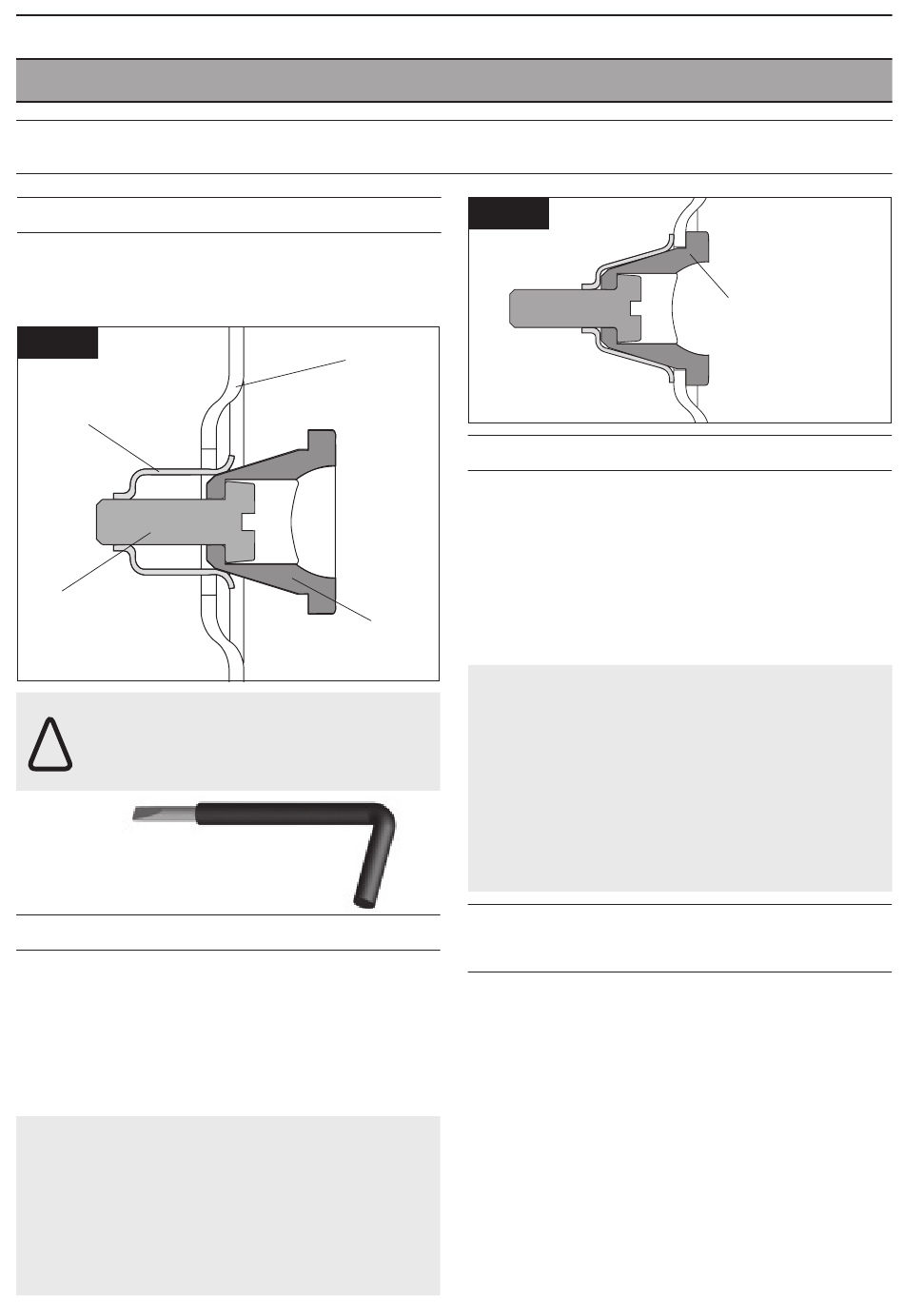

FIG. 1
Borgveer
Spanschroef
Gebruik uitsluitend het hiervoor bedoelde
en met de bouwset meegeleverde
!
montage-/demontagegereedschap.
Montage-/demontagegereedschap
MONTAGE
1. Controleer of de kokeraanslag open staat.
2. Plaats de aanslag in zijn zitting, tegen de wand
van composiet van het frame (Fig1).
3. Span de spanschroef aan op 1Nm totdat de
aanslag volledig in zijn zitting rust (Fig. 2).
Let op!
Wanneer de spanschroef te stevig wordt
aangedraaid, kunnen de schroefdraden en
de borgveer beschadigen. Hierdoor kan het
gebeuren dat de aanslag minder goed op zijn
plaats blijft zitten of losschiet.
AFNEEMBARE KOKERAANSLAG
Frame
Houder
kokeraanslag
FIG. 2
DEMONTAGE
Verwijder de eventueel in de kokeraanslag
geplaatste koker.
1. Draai de spanschroef
kokeraanslag los laat.
2. Verwijder de aanslag. Als de aanslag
weerstand biedt bij het verwijderen, draai de
spanschroef dan wat losser.
Let op! De dop van de spanschroef is afgeplat
zodat de borgveer niet weg kan schieten tijdens
het losdraaien. Zorg dat u niet teveel forceert
tijdens het losdraaien, om het wegschieten van de
spanveer en beschadiging van de schroefdraden
hiervan of van de spanschroef te voorkomen.
Hierdoor kan het gebeuren dat de aanslag minder
goed op zijn plaats blijft zitten of losschiet.
MONTAGE VAN DE
ACHTERSTE REMKABEL
De achterste remkabel loopt zonder koker binnen
de horizontale buis.
1. Demonteer de kokeraanslag van de achterrem
(aan de achterzijde van de horizontale buis).
2. Plaats de koker van de achterrem in de zitting
van de kokeraanslag aan de voorzijde van de
horizontale buis.
3. Routeer de remkabel zodanig dat deze via de
zitting van de kokeraanslag van de rem aan de
achterzijde van de horizontale buis naar buitenkomt.
4. Monteer de kokeraanslag aan de achterzijde
van de horizontale buis.
NL
Aanslag geplaatst
in de zitting
los totdat de
