look 695 Montageanleitung Seite 15

ABNEHMBARER ANSCHLAG DER UMMANTELUNG
PRÄSENTATION
Der 695 ist 2012 mit abnehmbaren Anschlägen an den
Ummantelungen ausgestattet, die zur Montage der
Shimano DI2-Baugruppe dienen.

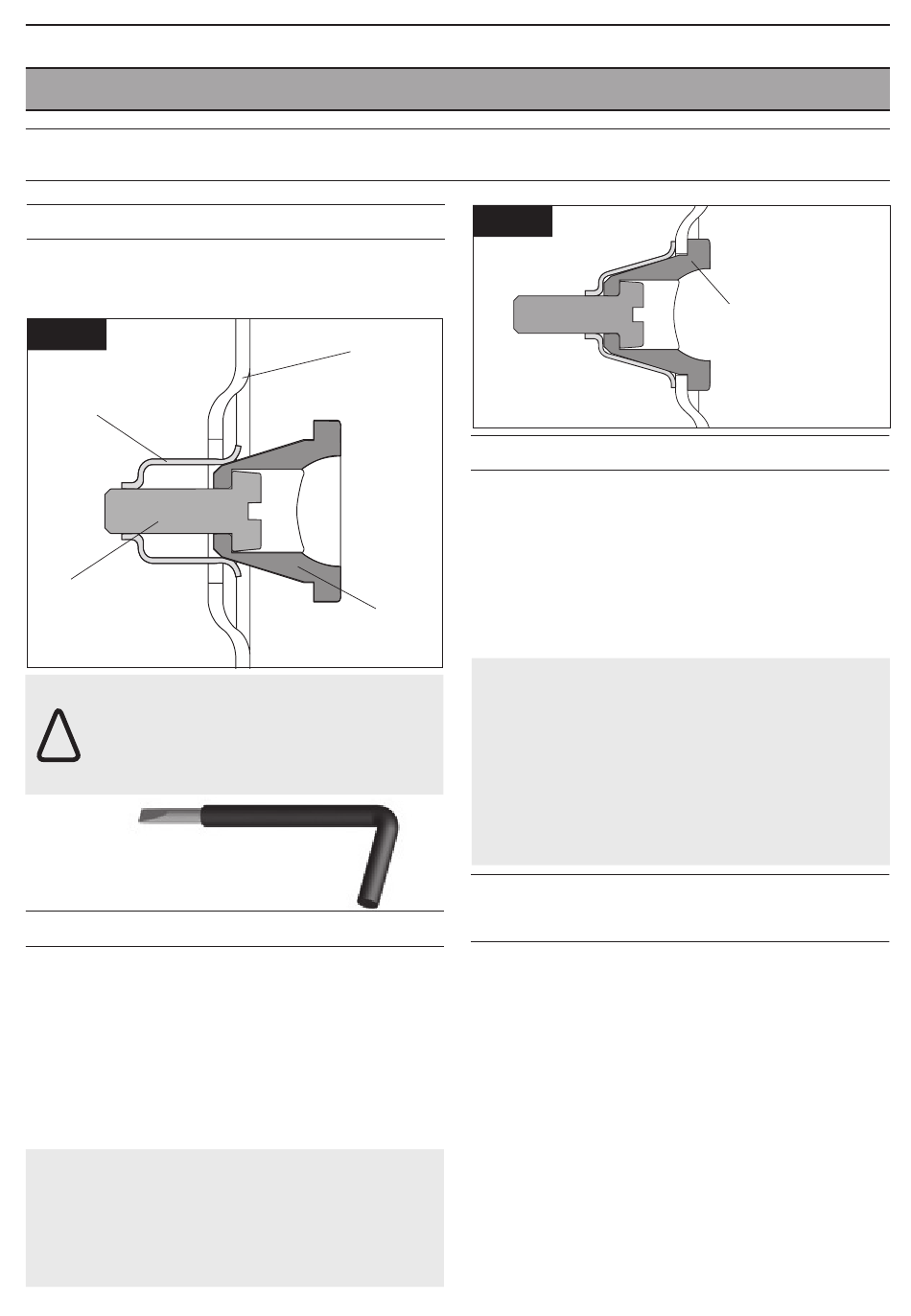

ABB. 1
Halterung
Spannschraube
Verwenden Sie ausschließlich Mon-
tage-/Demontage-Werkzeuge, die zu
!
diesem Zweck vorgesehen und mit dem
Set mitgeliefert werden.
Werkzeug zur Montage/
Demontage
MONTAGE
1. Überprüfen Sie, ob der Anschlag sich in der
offenen Stellung befindet.
2. Positionieren Sie
Aussparung, gegen die Wand aus Verbundmaterial des
Rahmens (Abb. 1).
3. Ziehen Sie die Spannschraube mit einem
Anzugsmoment von 1Nm an, bis der Anschlag
einwandfrei in seiner Aussparung blockiert ist (Abb. 2).
Achtung! Ein zu starker Anzug der Spannschraube
kann zu Abnutzungen des Schraubengewindes
oder der Halterung führen. Der korrekte Halt des
Anschlags kann hierdurch beeinträchtigt werden
bzw. er kann herausfallen.
Rahmen
Gehäuse des
Anschlags
den Anschlag in
ABB. 2
Die sich eventuell im Anschlagselement befindliche
Ummantelung entfernen.
1. Die Spannschraube soweit lockern, bis der
Anschlag sich löst.
2. Den Anschlag herausnehmen. Falls der Anschlag
sich nur schwer entfernen lässt, die Spannschraube
etwas mehr lockern.
Achtung! Der Aufsatz der Spannschraube ist bewusst
abgeflacht, damit die Halterung beim Losschrauben
nicht herausfällt. Keinen Druck beim Losschrauben
der Schraube ausüben, da die Halterung ansonsten
herausfallen und ihre Gewinde oder die Gewinde
der Spannschraube beschädigt werden könnten.
Der korrekte Halt des Anschlags kann hierdurch
beeinträchtigt werden bzw. er kann herausfallen.
HINTEREN BREMSKABELS
Das hintere Bremskabel verläuft ohne Ummantelung
im Inneren des Unterrohrs.
1. Den Anschlag der Ummantelung der hinteren
seine
Bremse ausmontieren (er befindet sich hinten am
Unterrohr).
2. Die Ummantelung der Hinterradbremse in
die Aussparung des Anschlags der Ummantelung
bringen, der sich vorne am Unterrohr befindet.
3. Das Bremskabel so verlegen, dass es an der
Aussparung des Anschlags der Ummantelung der
Bremse wieder heraustritt, der sich hinten am
Unterrohr befindet.
4. Den Anschlag der Ummantelung, der sich hinten
am Unterrohr befindet, wieder einbauen.
Anschlag in
korrekter Position
in seiner
Aussparung
DEMONTAGE
MONTAGE DES
D
13
