1U Rackmount Kurzanleitung
Anschluss des SCSI-Kabels und des Netzkabels
1 Fahren Sie den ausgewählten Hostserver herunter und
schalten Sie ihn aus. Schalten Sie alle angeschlossenen
Zubehörgeräte wie Drucker und andere SCSI-Geräte aus.
2 Schließen Sie ein Ende des mitgelieferten externen SCSI-
Kabels an einen der SCSI-Steckverbinder an der
Rückplatte des 1U Rackmount an, an derselben Seite
des 1U Rackmount wie das installierte Bandlaufwerk.
Siehe
Abbildung
1.
3 Schließen Sie den mitgelieferten SCSI-Terminator an den
danebenliegenden SCSI-Steckverbinder an der
Rückplatte des 1U Rackmount an. Siehe
4 Schließen Sie das andere Ende des externen SCSI-Kabels
an den Host an.
5 Schließen Sie das Netzkabel an den Netzanschluss an der
Rückplatte des 1U Rackmount an. Siehe
6 Jedes SCSI-Gerät muss eine eindeutige ID besitzen.
Ändern Sie die SCSI-ID, falls erforderlich. Siehe
Abbildung
1.
A
: Jedes Mal, wenn Sie die SCSI-ID
NMERKUNG
ändern, muss das Bandlaufwerk mit dem
Netzschalter an der Vorderseite des 1U
Rackmount aus- und wieder eingeschaltet
werden.
7 Stecken Sie das Netzkabel in die nächste
ordnungsgemäß geerdete Steckdose.
8 Schalten Sie das 1U Rackmount mit dem Netzschalter
an der Rückplatte des 1U Rackmount ein.
9 Schalten Sie das Laufwerk mit dem Netzschalter an der
Vorderseite des 1U Rackmount ein. Die grüne Netz-LED
sollte aufleuchten.
10 Schalten Sie alle anderen Geräte ein, die Sie
ausgeschaltet hatten.
11 Schalten Sie den Hostserver ein.

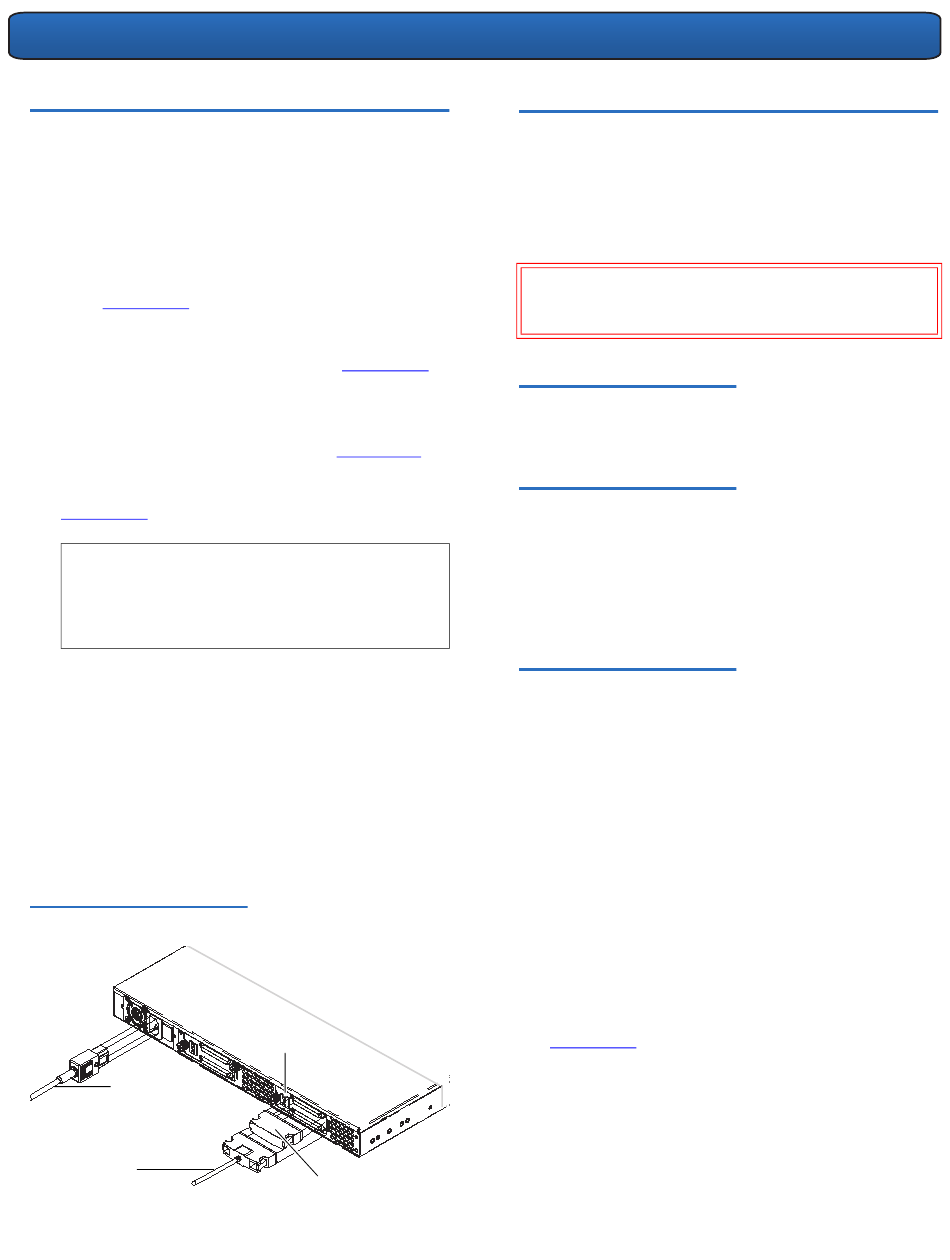

Abbildung 1
Konfiguration der
Rückplatte
Netzkabel
SCSI-Kabel
Abbildung
1.
Abbildung
1.
SCSI-ID-
Schalter
SCSI-
Terminator
Installation eines zweiten
0
Bandlaufwerks
Folgen Sie diesen Anleitungen, um ein zweites
Bandlaufwerk zu installieren oder um ein Bandlaufwerk neu
zu installieren, nachdem dieses entfernt worden war.
V
: Vor dem Ausführen dieses Verfahrens muss
ORSICHT
das 1U Rackmount ausgeschaltet und von der
Stromquelle getrennt werden.
Benötigte Werkzeuge
Kreuzschlitz-Schraubendreher Größe 1 und 2
Weitere benötigte
Gegenstände
• (1) Bandlaufwerk
• (1) Externes SCSI-Kabel
• (1) SCSI-Terminator
Anleitungen
1 Schalten Sie das 1U Rackmount-Laufwerk mit dem
Netzschalter an der Vorderseite aus.
2 Schalten Sie das 1U Rackmount mit dem Netzschalter
an der Rückplatte des 1U Rackmount aus.
3 Trennen Sie das Netzkabel von der Rückplatte des
1U Rackmount.
4 Nehmen Sie das 1U Rackmount aus dem Geräte-Rack
heraus. Stellen Sie das 1U Rackmount auf eine saubere,
stabile, ebene Oberfläche.
5 Lösen Sie die unverlierbare Flügelschraube, die die
obere Abdeckung befestigt (die Flügelschraube
befindet sich an der Rückplatte). Schieben Sie die
Abdeckung ungefähr 1 cm in Richtung der Rückseite
des 1U Rackmount, um sie von den Vorderklemmen zu
lösen. Heben Sie die obere Abdeckung ab. Siehe
Abbildung
0
0
0
2.
0
7
