1U para montaje en bastidor: Manual de referencia

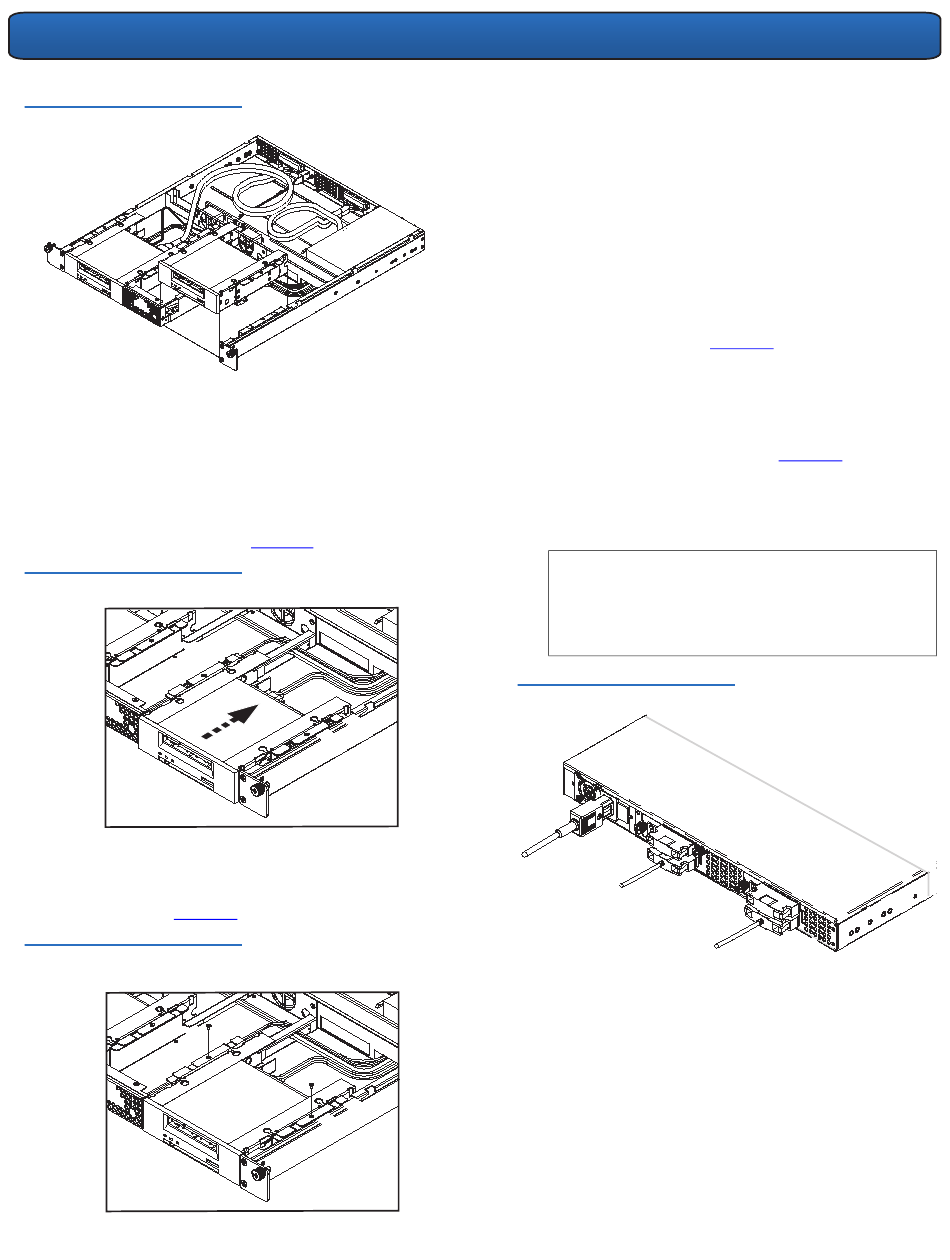

Figura 9 Alineación de la unidad de cinta
12 Introduzca la segunda unidad de cinta en el alojamiento.
Deslice la unidad de cinta hacia la parte posterior del
1U para montaje en bastidor, hasta que la parte
delantera de la unidad de cinta se alinee con el panel
frontal del 1U para montaje en bastidor y las lengüetas
de los soportes de montaje se deslicen en los orificios de
retención situados a ambos lados del alojamiento de la
unidad de cinta. Consulte la
Figura 10 Inserción de la unidad de cinta
13 Coloque nuevamente los dos tornillos de los soportes
de montaje por medio de un destornillador PHILLIPS
n° 1. Consulte la
figura
Figura 11 Colocación de los tornillos de
los soportes de montaje
figura
10.
11.
14 Vuelva a colocar la cubierta superior del 1U para
montaje en bastidor y apriete el tornillo de palometa
que la sujeta.
15 Coloque nuevamente el 1U para montaje en bastidor en
el bastidor del equipo.
16 En el panel posterior del 1U para montaje en bastidor,
conecte un extremo del cable SCSI externo a uno de los
conectores SCSI situados en el mismo lado del 1U para
montaje en bastidor donde se encuentra la segunda
unidad de cinta.
17 Conecte un terminador SCSI al conector SCSI
adyacente. Consulte la
18 Conecte el otro extremo del cable SCSI en el equipo
host.
19 Vuelva a conectar el cable de alimentación en el
enchufe situado en el panel posterior del 1U para
montaje en bastidor. Consulte la
20 Cada dispositivo SCSI debe contar con su propio
identificador exclusivo. Modifique el identificador SCSI
de ser necesario.
N
: Siempre que cambie el identificador SCSI,
OTA
deberá apagar la unidad de cinta y volver a
encenderla presionando el botón de encendido
que se encuentra en el panel frontal del 1U para
montaje en bastidor.
Figura 12 Panel posterior completo
21 Active el interruptor de encendido situado en el panel
posterior del 1U para montaje en bastidor.
22 Para encender la unidad, presione el botón de
encendido ubicado en el panel frontal del 1U para
montaje en bastidor.
figura
12.
figura
12.
