Montage en rack 1U
Guide de démarrage rapide

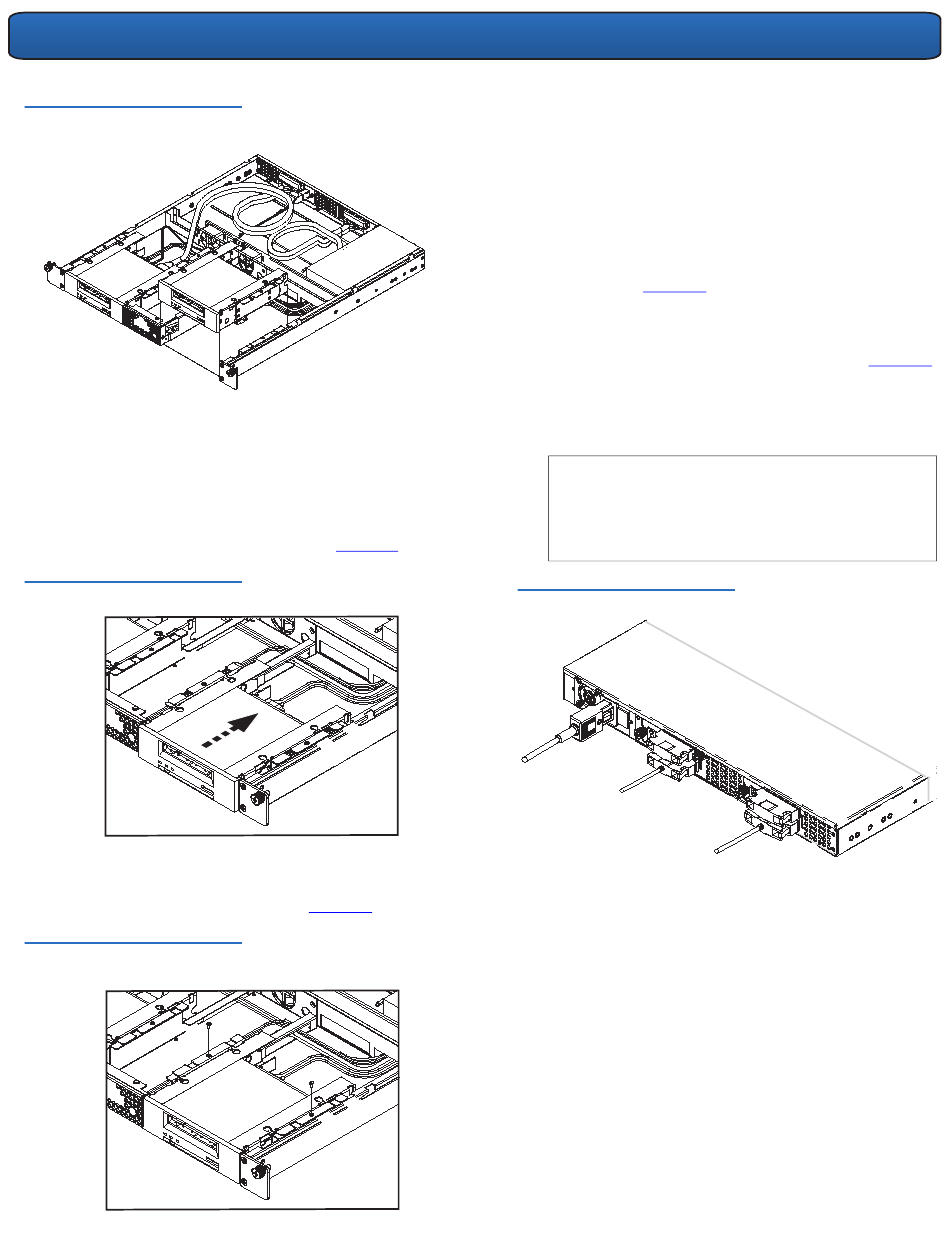

Figure 9 Alignement du lecteur
de bande
12 Abaissez le deuxième lecteur de bande dans la baie de
lecteur de bande. Faites glisser le lecteur de bande vers
l'arrière du montage en rack 1U jusqu'à ce que l'avant du
lecteur de bande s'encastre dans le panneau avant du
montage en rack 1U et que les languettes des pattes de
fixation s'insèrent dans les trous de maintien de chaque
côté de la baie de lecteur de bande. Voir
Figure 10 Insertion du lecteur de bande
13 Réinstallez les deux vis des pattes de fixation à l'aide
d'un tournevis cruciforme n
Figure 11 Réinstallation des vis
des pattes de fixation
figure
10.
o
1. Voir
figure
11.
14 Remettez en place le panneau supérieur du montage en
rack 1U et serrez la vis à oreilles du panneau supérieur.
15 Réinstallez le montage en rack 1U dans le rack.
16 Sur le panneau arrière du montage en rack 1U,
connectez l'extrémité d'un câble SCSI externe à l'un des
connecteurs SCSI qui se trouve du même côté que le
deuxième lecteur de bande.
17 Raccordez un terminateur SCSI au connecteur SCSI
contigu. Voir
figure
12.
18 Raccordez l'autre extrémité du câble SCSI à l'hôte.
19 Reconnectez le câble d'alimentation dans la prise sur le
panneau arrière du montage en rack 1U. Voir
20 Chaque périphérique SCSI doit avoir son propre
numéro d'identification. Changez le numéro
d'identification SCSI si besoin est.
R
: Chaque fois que vous changez le
EMARQUE
numéro d'identification SCSI, vous devez
éteindre le lecteur de bande puis le rallumer en
appuyant sur le bouton d'alimentation situé sur
le panneau avant du montage en rack 1U.
Figure 12 Panneau arrière achevé
21 Appuyez sur l'interrupteur d'alimentation situé sur le
panneau arrière du montage en rack 1U.
22 Mettez le lecteur sous tension en appuyant pendant
une seconde sur le bouton d'alimentation situé sur le
panneau avant du montage en rack 1U.
figure
12.
20
