1U para montaje en bastidor: Manual de referencia

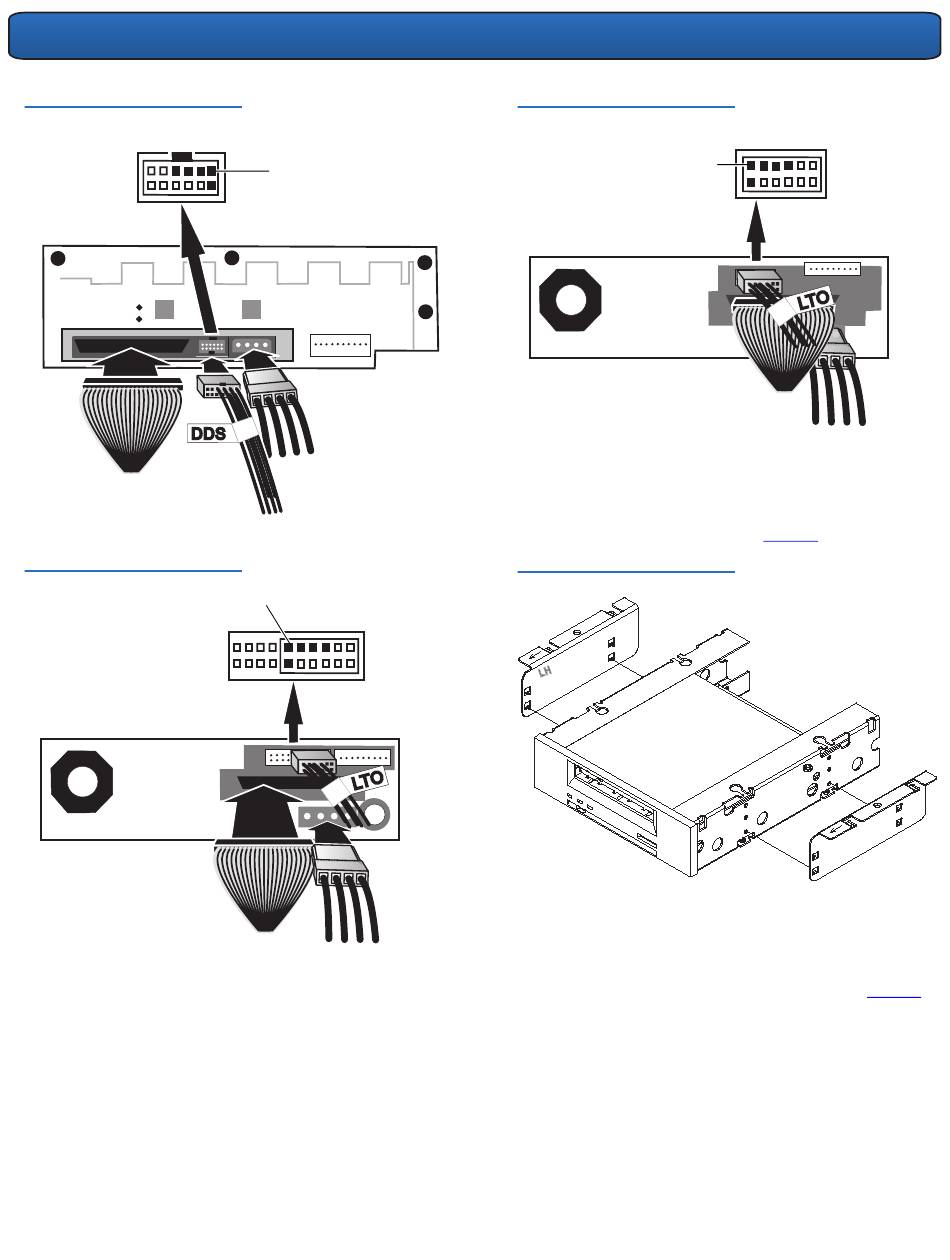

Figura 5 Conexiones DLT VS160 y
DLT-V4
Figura 6 Conexiones LTO-2 HH
Ubicación del cable de
color púrpura
Ubicación del
cable de color
púrpura
Figura 7 Conexiones LTO-3 HH
Ubicación del
cable de color
púrpura
10 Inserte los dos postes de cada soporte de montaje en
los orificios situados a ambos lados de la segunda
unidad de cinta. En las unidades de cinta con cuatro
orificios de montaje, inserte los postes en el grupo de
orificios inferiores. Consulte la
Figura 8 Soportes de montaje
11 Mientras sujeta los soportes de montaje contra la
unidad de cinta, coloque las lengüetas de los soportes
de montaje sobre los orificios de retención en el
alojamiento de la unidad de cinta. Consulte la
figura
8.
figura
9.
14
