ACHTUNG!
Wird ein doppelt differenzdruckloser Verteiler vorgesehen, ist die Ver-
drahtung des Rücklauffühlers gemäß den Anweisungen vorzunehmen.

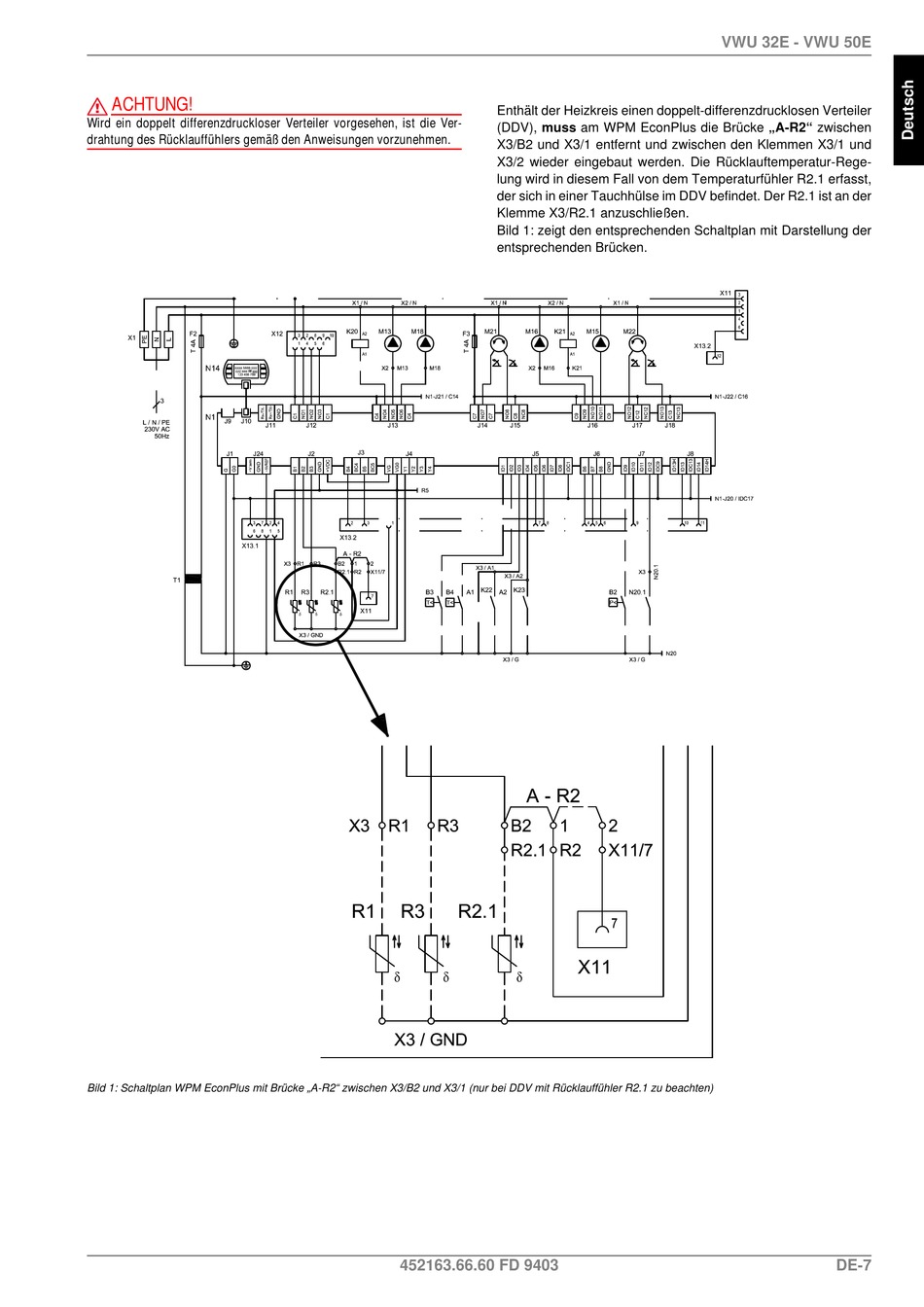

Bild 1: Schaltplan WPM EconPlus mit Brücke „A-R2" zwischen X3/B2 und X3/1 (nur bei DDV mit Rücklauffühler R2.1 zu beachten)
Enthält der Heizkreis einen doppelt-differenzdrucklosen Verteiler
(DDV), muss am WPM EconPlus die Brücke „A-R2" zwischen
X3/B2 und X3/1 entfernt und zwischen den Klemmen X3/1 und
X3/2 wieder eingebaut werden. Die Rücklauftemperatur-Rege-
lung wird in diesem Fall von dem Temperaturfühler R2.1 erfasst,
der sich in einer Tauchhülse im DDV befindet. Der R2.1 ist an der
Klemme X3/R2.1 anzuschließen. 
Bild 1: zeigt den entsprechenden Schaltplan mit Darstellung der
entsprechenden Brücken.
