  • Seite 1 VWU 32E Montage- und Gebrauchsanweisung VWU 40E VWU 50E Insallation and Operating Instructions Instructions d’installation et d’utilisation Externes 4-Wege- External 4-way Vanne d’inversion Umschaltventil reversing valve 4 voies externe für reversible for reversible heat pour pompes à Wärmepumpe pump chaleur réversibles...

  • Seite 3: Inhaltsverzeichnis

    VWU 32E - VWU 50E Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 Lieferumfang..........................DE-3 2.1 Allgemeine Beschreibung ........................DE-3 2.2 Lieferumfang............................DE-3 Montage............................DE-4 3.1 Hydraulische Einbindung Vierwegeventil..................... DE-4 Elektrischer Anschluss......................

  • Seite 4: Bitte Sofort Lesen

    VWU 32E - VWU 50E Bitte sofort lesen 1.1 Wichtige Hinweise ACHTUNG! ACHTUNG! Die Hydraulik ist gemäß der folgenden Vorgaben herzustellen. Alle Komponenten sind an einem trockenen und frostfreien Ort zu mon- tieren. ACHTUNG! ACHTUNG! Abb. 3.3: zeigt die Position der Anschlüsse (A); (B) am Wärmetauscher der Wärmepumpe.

  • Seite 5: Lieferumfang

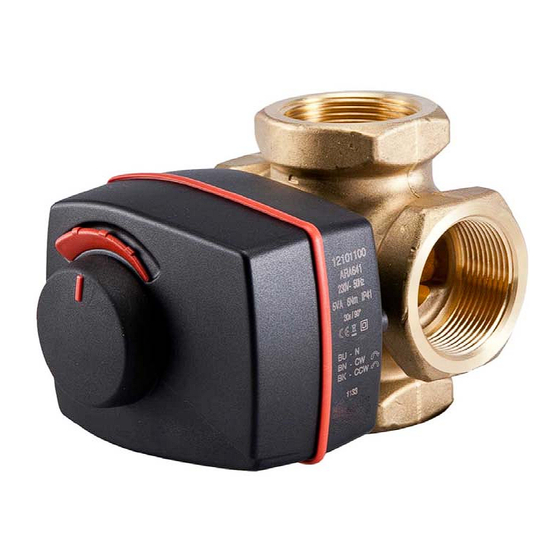

    VWU 32E - VWU 50E Lieferumfang 2.1 Allgemeine Beschreibung steuert wird.  Das Vier-Wege-Umschaltventil (1 1/4“, 1 1/2“ bzw. 2“) ermöglicht einen für Heizen und Kühlen optimierten Betrieb einer reversib- Im Auslieferungszustand ist der Stellmotor bereits fertig auf dem len Wärmepumpe. Die Umschaltung erfolgt über einen elektro- Ventil montiert - Voreinstellung Kühlbetrieb!

  • Seite 6: Montage

    VWU 32E - VWU 50E Montage 3.1 Hydraulische Einbindung Vierwegeventil Abb. 3.1: Ansicht 4-Wege-Ventil Das Ventil ist voreingestellt auf den Kühlbetrieb. Die Hydraulik ist gemäß den bezeichneten Anschlüssen vorzurichten.  ACHTUNG! Abb. 3.1: zeigt die Beschriftung der Anschlusse. Die Hydraulik ist gemäß der folgenden Vorgaben herzustellen.
  • Seite 7 VWU 32E - VWU 50E ACHTUNG! Abb. 3.3: zeigt die Position der Anschlüsse (A); (B) am Wärmetauscher der Wärmepumpe. Abb. 3.3: Schematische Ansicht / Anschlüsse Wärmepumpe (Aufkleber angebracht in Wärmepumpe) Abb. 3.4: Exemplarische Ansicht hydraulischer Gesamtaufbau (Beispiel) ACHTUNG! ACHTUNG! Es wird empfohlen an geeigneter Stelle einen Schmutzfänger (Maschen- Alle Komponenten sind an einem trockenen und frostfreien Ort zu mon- weite 0,6mm) vorzusehen.

  • Seite 8: Elektrischer Anschluss

    VWU 32E - VWU 50E Elektrischer Anschluss ACHTUNG! Klemmenplan: Vor den elektrischen Arbeiten die Geräte unbedingt spannungsfrei schal- ten. Wärmepumpenmanager WPM ACHTUNG! CCW bk < = > N17.2 / J6-N02 Die elektrische Verdrahtung darf nur von einer autorisierten Person durchgeführt werden. Die einschlägigen Richtlinien sind zu beachten.
  • Seite 9 VWU 32E - VWU 50E ACHTUNG! Enthält der Heizkreis einen doppelt-differenzdrucklosen Verteiler Wird ein doppelt differenzdruckloser Verteiler vorgesehen, ist die Ver- (DDV), muss am WPM EconPlus die Brücke „A-R2“ zwischen drahtung des Rücklauffühlers gemäß den Anweisungen vorzunehmen. X3/B2 und X3/1 entfernt und zwischen den Klemmen X3/1 und X3/2 wieder eingebaut werden.

  • Seite 10: Inbetriebnahme

    VWU 32E - VWU 50E Inbetriebnahme 5.1 Einstellungen am Wärmepumpenmanager Zum Betrieb der Umschalteinrichtung müssen am Wärmepum- den) der Tastenkombination (ESC) und (MENUE). Danach eine penmanager (WPM) im Menüpunkt Vorkonfiguration folgender der beiden Pfeiltasten solange drücken, bis die entsprechenden Parameter (Abb. 5.1:) eingestellt werden. In das Menü Vorkonfi- Masken angezeigt werden.
  • Seite 11 VWU 32E - VWU 50E Table of contents Please read immediately......................EN-2 1.1 Important notes............................ EN-2 1.2 Intended use ............................EN-2 1.3 Legal regulations and directives ......................EN-2 Scope of supply.......................... EN-3 2.1 General description..........................EN-3 2.2 Scope of supply ........................... EN-3 Assembly ............................

  • Seite 12: Please Read Immediately

    VWU 32E - VWU 50E 1 Please read immediately 1.1 Important notes ATTENTION! ATTENTION! The hydraulics must be set up in compliance with the following All components must be installed in a dry and frost-free location. specifications. ATTENTION! ATTENTION! The devices must always be disconnected from the power supply before Fig.

  • Seite 13: Scope Of Supply

    VWU 32E - VWU 50E 2 Scope of supply 2.1 General description manager.  The four-way reversing valve (1 1/4“, 1 1/2“ or 2“) allows reversible heat pumps to be operated in a way that is optimised In factory default state, the actuator is already mounted on the for both heating and cooling.

  • Seite 14: Assembly

    VWU 32E - VWU 50E 3 Assembly 3.1 Hydraulic integration of four-way valve Fig. 3.1: View of 4-way valve The valve is pre-set to cooling operation. The hydraulics must be arranged in accordance with the ATTENTION! .  designated connections The hydraulics must be set up in compliance with the following Fig.
  • Seite 15 VWU 32E - VWU 50E ATTENTION! Fig. 3.3:shows the position of connections (A) ; (B) on the heat exchanger of the heat pump. Fig. 3.3: Schematic view / heat pump connections (label affixed inside the heat pump) Fig. 3.4: Sample view of complete hydraulic assembly (example)

  • Seite 16: Electrical Connection

    VWU 32E - VWU 50E 4 Electrical connection ATTENTION! Terminal diagram: The devices must always be disconnected from the power supply before electrical work is carried out. Heat pump manager (HPM) ATTENTION! CCW bk < = > N17.2 / J6-N02 Electrical wiring must only be carried out by authorised persons.
  • Seite 17 VWU 32E - VWU 50E ATTENTION! If the heating circuit contains a dual differential pressureless If a dual differential pressureless manifold is to be used, the return sensor manifold, the "A-R2" link cable on the WPM EconPlus must be must be wired according to the following instructions.

  • Seite 18: Commissioning

    VWU 32E - VWU 50E 5 Commissioning 5.1 Settings on the heat pump manager To operate the reversing valve, the following parameters must be combination (ESC) and (MENU). When this has been done, set in the menu item "Preconfiguration" on the heat pump press one of the arrow keys until the relevant masks are manager (Fig.
  • Seite 19 VWU 32E - VWU 50E Table des matières À lire immédiatement ......................... FR-2 1.1 Remarques importantes ........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives......................FR-2 Fournitures ..........................FR-3 2.1 Généralités ............................FR-3 2.2 Fournitures............................FR-3 Montage............................FR-4 3.1 Intégration hydraulique vanne 4 voies ....................FR-4 Branchements électriques ......................

  • Seite 20: Lire Immédiatement

    VWU 32E - VWU 50E À lire immédiatement 1.1 Remarques importantes ATTENTION ! ATTENTION ! L’hydraulique doit être établie selon les prescriptions suivantes. Tous les composants doivent être montés dans un endroit sec et à l’abri du gel. ATTENTION ! ATTENTION ! La Fig.

  • Seite 21: Fournitures

    VWU 32E - VWU 50E Fournitures 2.1 Généralités pompe à chaleur.  La vanne d’inversion 4 voies (1 1/4“, 1 1/2“ ou 2“) permet un fonctionnement optimisé pour le chauffage et le rafraîchissement Dans l'état à la livraison, le servomoteur est déjà prémonté sur la d’une pompe à...

  • Seite 22: Montage

    VWU 32E - VWU 50E Montage 3.1 Intégration hydraulique vanne 4 voies Fig. 3.1: vue de la vanne 4 voies La vanne est préréglée en mode rafraîchissement. L'hydraulique doit être préparée selon les raccordements . La  décrits ATTENTION ! Fig.
  • Seite 23 VWU 32E - VWU 50E ATTENTION ! La Fig. 3.3: décrit la position des raccordements [A] ; [B] sur l’échangeur thermique de la pompe à chaleur. Fig. 3.3: Vue schématique / Raccordements pompe à chaleur (autocollant apposé dans la pompe à chaleur) Fig.

  • Seite 24: Branchements Électriques

    VWU 32E - VWU 50E Branchements électriques ATTENTION ! Plan de bornes : Avant de procéder à des travaux électriques, mettre obligatoirement les appareils hors tension. Gestionnaire de PAC ATTENTION ! Le câblage électrique ne doit être effectué que par un personnel autorisé.
  • Seite 25 VWU 32E - VWU 50E ATTENTION ! Si le circuit de chauffage est équipé d’un distributeur double sans Si un distributeur double sans pression différentielle est prévu, le pression différentielle (DDV), le pont « A-R2 » du WPM câblage de la sonde retour doit être effectué conformément aux EconPlus, situé...

  • Seite 26: Mise En Service

    VWU 32E - VWU 50E Mise en service 5.1 Réglages sur le gestionnaire de pompe à chaleur Pour le fonctionnement de la vanne d’inversion, les paramètres environ. Appuyer ensuite sur l’une des deux touches fléchées suivants (Fig. 5.1:) doivent être réglés sur le gestionnaire de jusqu’à...
  • Seite 27 VWU 32E - VWU 50E 452163.66.60 FD 9403 FR-9...
