VWU 32E - VWU 50E
3

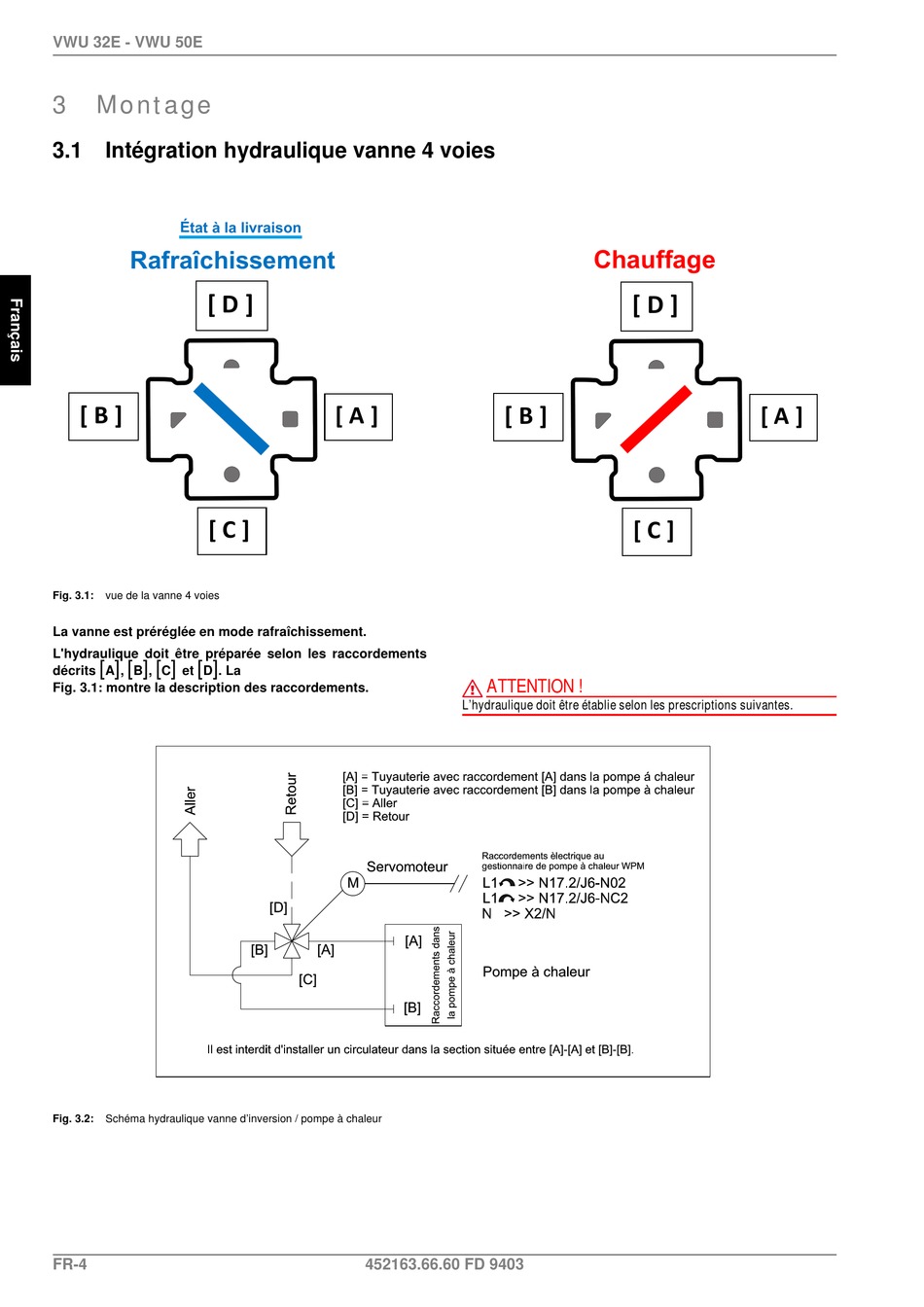

Montage

3.1 Intégration hydraulique vanne 4 voies
Fig. 3.1: vue de la vanne 4 voies
La vanne est préréglée en mode rafraîchissement.
L'hydraulique doit être préparée selon les raccordements
[ ] [ ] [ ] [ ]
. La 
décrits A , B , C et D
Fig. 3.1: montre la description des raccordements.
Fig. 3.2: Schéma hydraulique vanne d'inversion / pompe à chaleur
FR-4
ATTENTION !
L'hydraulique doit être établie selon les prescriptions suivantes.
452163.66.60 FD 9403
