VWU 32E - VWU 50E
4 Branchements électriques
ATTENTION !
Avant de procéder à des travaux électriques, mettre obligatoirement les
appareils hors tension.
ATTENTION !
Le câblage électrique ne doit être effectué que par un personnel autorisé.
Respecter les directives afférentes.

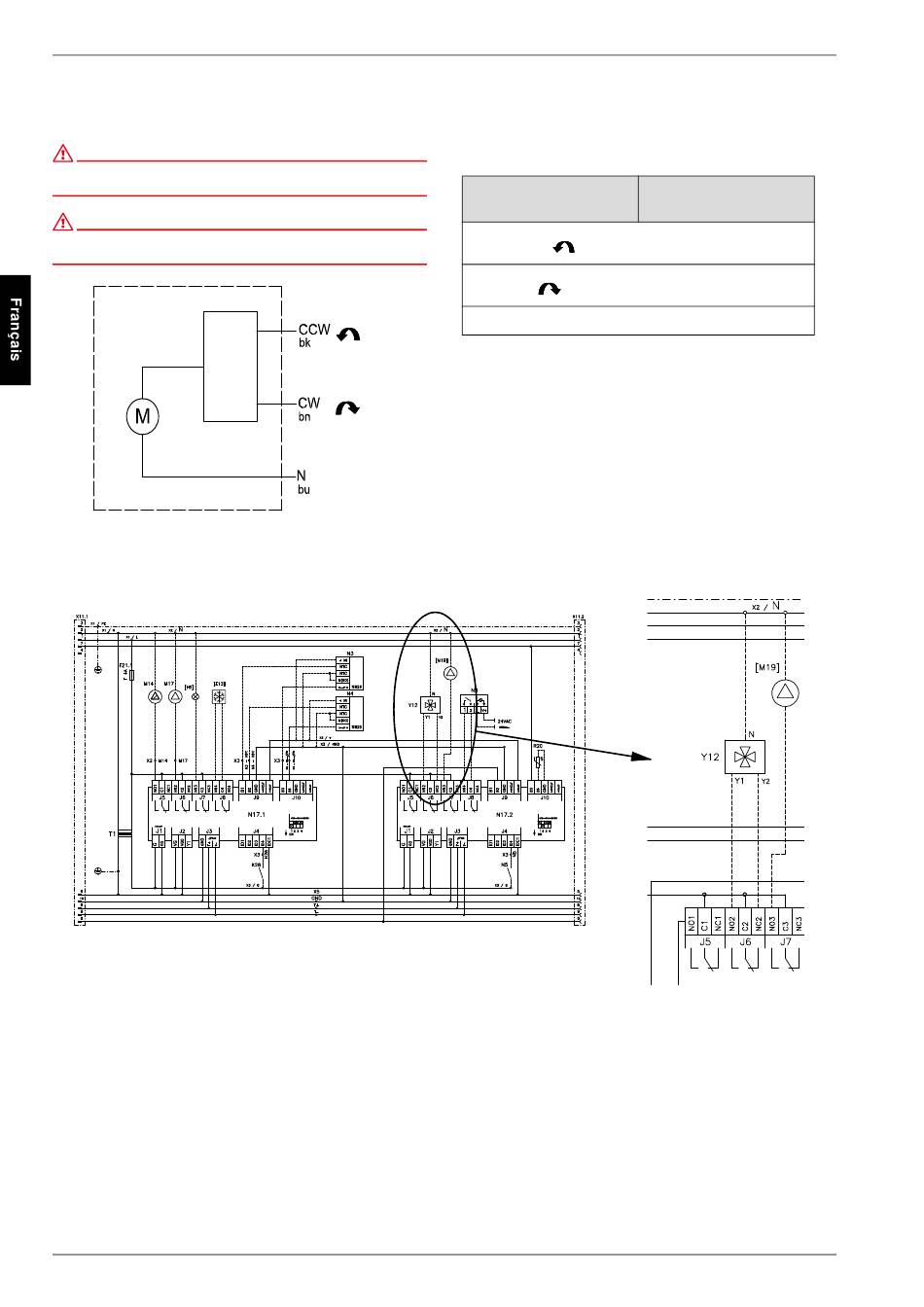

Fig. 4.1: Schéma de câblage VWU
Fig. 4.2: Schéma électrique module ACU
FR-6
Plan de bornes :
VWU
CCW bk
CW bn
La vanne d'inversion doit si possible être montée à proximité
immédiate du gestionnaire de pompe à chaleur. La ligne
d'alimentation électrique à 4 fils (2xL/N/PE) reliant à l'organe
moteur ne doit pas dépasser une longueur max. de 40 m pour
une section de conducteur de 1 mm
La vanne 4 voies externe (Y12) doit être raccordée aux sorties
numériques N17.2-J6/NO2 et N17.2-J6/NC2. Les sorties se
situent dans le module ACU, voir Fig. 4.2:
rafraîchissement actif).
452163.66.60 FD 9403
Gestionnaire de PAC
WPM
< = > N17.2 / J6-N02
< = > N17.2 / J6-NC2
N bu < = > X2 / N
²
min.
/ (Fonction de
