VWU 32E - VWU 50E
4

Elektrischer Anschluss

ACHTUNG!
Vor den elektrischen Arbeiten die Geräte unbedingt spannungsfrei schal-
ten.
ACHTUNG!
Die elektrische Verdrahtung darf nur von einer autorisierten Person
durchgeführt werden. Die einschlägigen Richtlinien sind zu beachten.

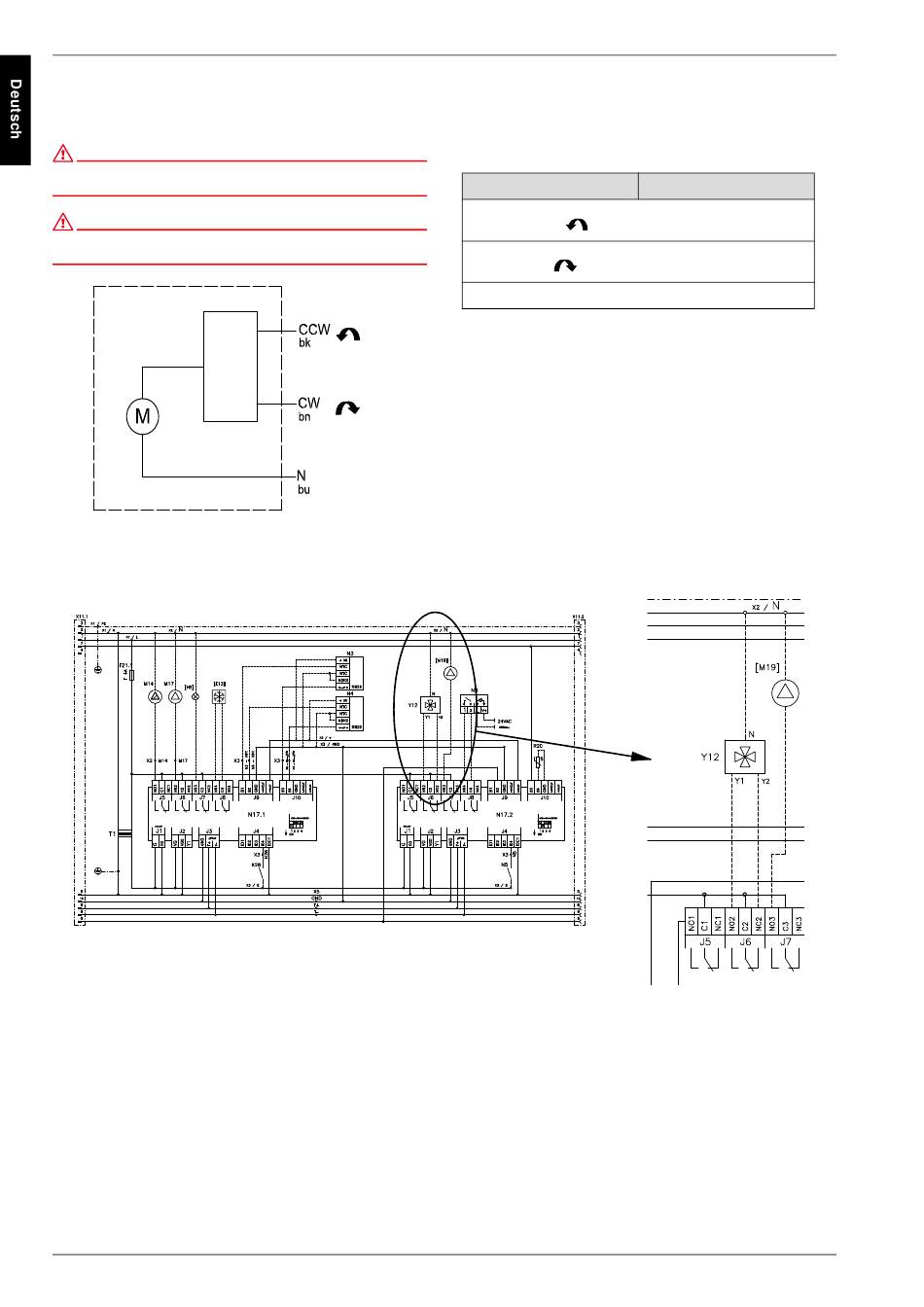

Abb. 4.1: Schaltbild VWU
Abb. 4.2: Schaltplan Modul ACU
DE-6
Klemmenplan:
VWU
CCW bk
CW bn
Wenn möglich ist die Umschaltrichtung in unmittelbarer Nähe
des Wärmepumpenmanagers zu montieren. Die elektrische 4-
adrige Zuleitung (2xL/N/PE) zum Stellantrieb sollte eine Länge
von maximal 40 m bei einem Einzeladerquerschnitt von mindes-
²
tens 1 mm nicht überschreiten.
Das externe 4-Wege-Ventil (Y12) muss an den Digitalausgängen
N17.2-J6/NO2 und N17.2-J6/NC2 angeschlossen werden. Die
Ausgänge sind im Modul ACU siehe Abb. 4.2: / (Aktive Kühlfunk-
tion) zu finden.
452163.66.60 FD 9403
Wärmepumpenmanager WPM
< = > N17.2 / J6-N02
< = > N17.2 / J6-NC2
N bu < = > X2 / N
