VWU 32E - VWU 50E
5

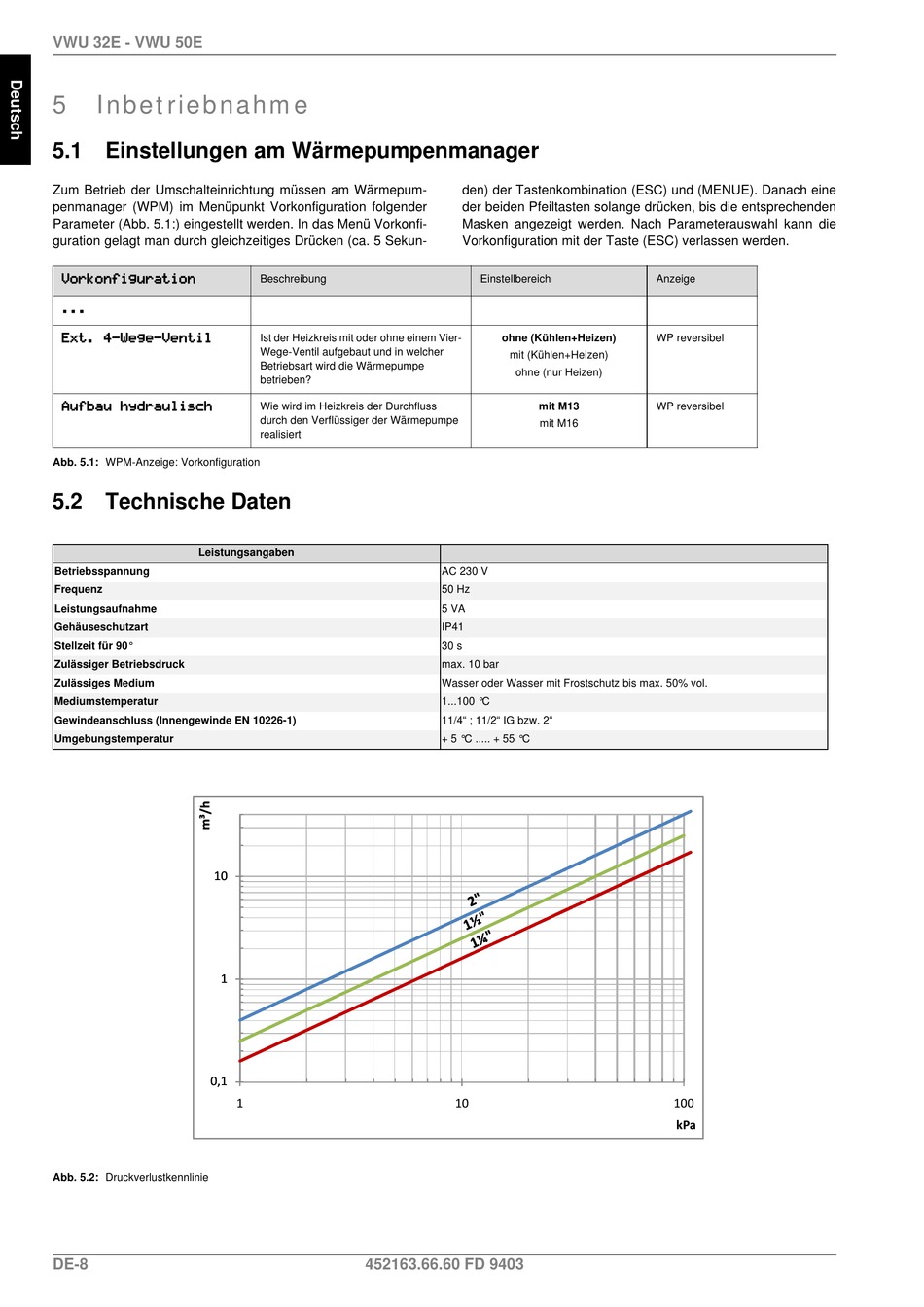

Inbetriebnahme

5.1 Einstellungen am Wärmepumpenmanager
Zum Betrieb der Umschalteinrichtung müssen am Wärmepum-
penmanager (WPM) im Menüpunkt Vorkonfiguration folgender
Parameter (Abb. 5.1:) eingestellt werden. In das Menü Vorkonfi-
guration gelagt man durch gleichzeitiges Drücken (ca. 5 Sekun-




Abb. 5.1: WPM-Anzeige: Vorkonfiguration

5.2 Technische Daten

Leistungsangaben
Betriebsspannung
Frequenz
Leistungsaufnahme
Gehäuseschutzart
Stellzeit für 90°
Zulässiger Betriebsdruck
Zulässiges Medium
Mediumstemperatur
Gewindeanschluss (Innengewinde EN 10226-1)
Umgebungstemperatur
Abb. 5.2: Druckverlustkennlinie
DE-8
Beschreibung
Ist der Heizkreis mit oder ohne einem Vier-
Wege-Ventil aufgebaut und in welcher
Betriebsart wird die Wärmepumpe
betrieben?
Wie wird im Heizkreis der Durchfluss
durch den Verflüssiger der Wärmepumpe
realisiert
452163.66.60 FD 9403
den) der Tastenkombination (ESC) und (MENUE). Danach eine
der beiden Pfeiltasten solange drücken, bis die entsprechenden
Masken angezeigt werden. Nach Parameterauswahl kann die
Vorkonfiguration mit der Taste (ESC) verlassen werden.
Einstellbereich
ohne (Kühlen+Heizen)
mit (Kühlen+Heizen)
ohne (nur Heizen)
mit M13
mit M16
AC 230 V
50 Hz
5 VA
IP41
30 s
max. 10 bar
Wasser oder Wasser mit Frostschutz bis max. 50% vol.
1...100 °C
11/4" ; 11/2" IG bzw. 2"
+ 5 °C ..... + 55 °C
Anzeige
WP reversibel
WP reversibel
