ATTENTION !
Si un distributeur double sans pression différentielle est prévu, le
câblage de la sonde retour doit être effectué conformément aux
instructions.

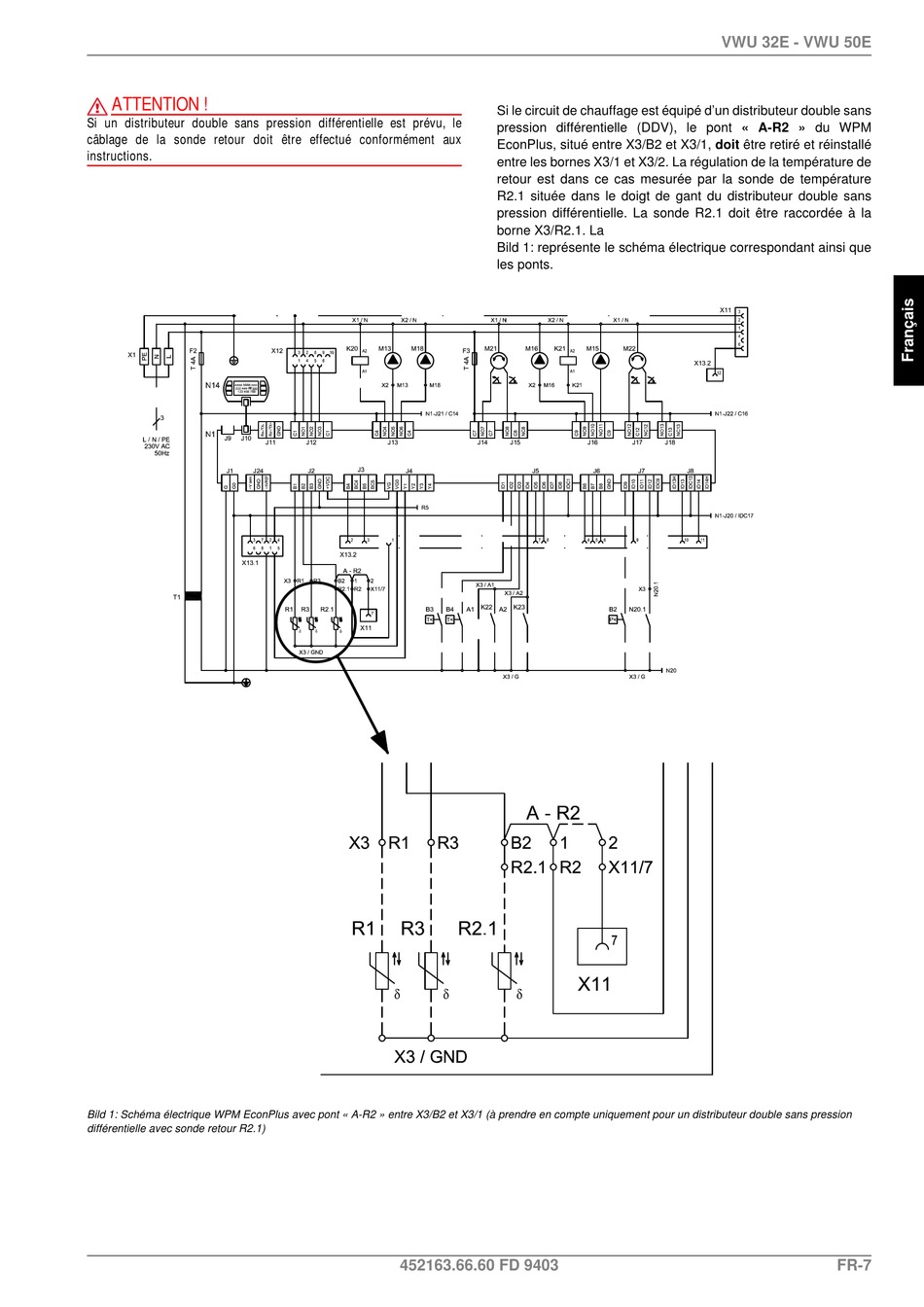

Bild 1: Schéma électrique WPM EconPlus avec pont « A-R2 » entre X3/B2 et X3/1 (à prendre en compte uniquement pour un distributeur double sans pression
différentielle avec sonde retour R2.1)
Si le circuit de chauffage est équipé d'un distributeur double sans
pression différentielle (DDV), le pont « A-R2 » du WPM
EconPlus, situé entre X3/B2 et X3/1, doit être retiré et réinstallé
entre les bornes X3/1 et X3/2. La régulation de la température de
retour est dans ce cas mesurée par la sonde de température
R2.1 située dans le doigt de gant du distributeur double sans
pression différentielle. La sonde R2.1 doit être raccordée à la
borne X3/R2.1. La 
Bild 1: représente le schéma électrique correspondant ainsi que
les ponts.
