OPC7013/7015/7022

6 Schnittstellen

Pos : 26 /D atentec hni k/Schnitts tell en/Spannungs versorgung/Spannungs versorg ung für VMT60xx- Seri e @ 2\mod_1260450284020_6.doc @ 6853 @

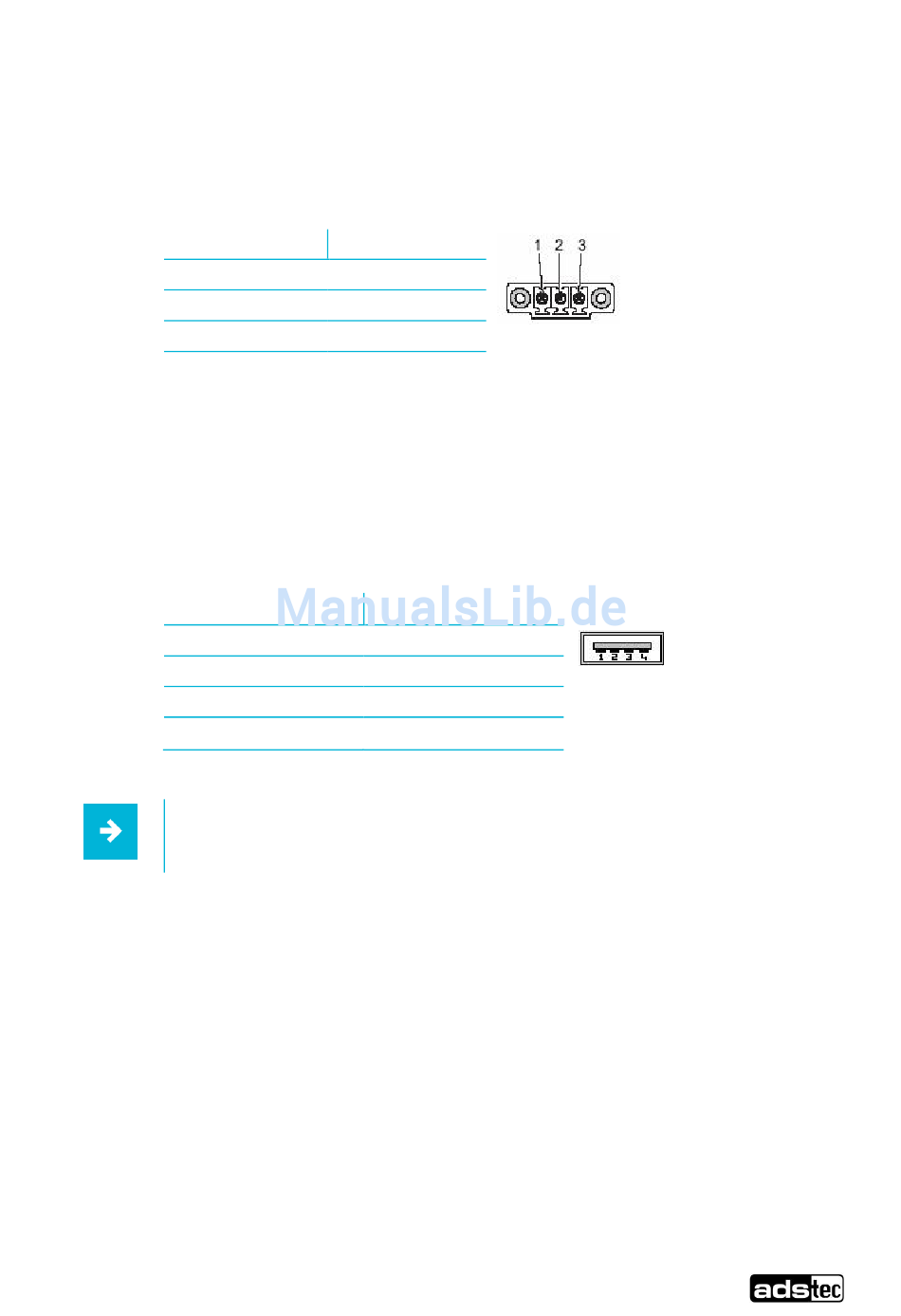

6.1 Spannungsversorgung 24V DC

Die Versorgungsspannung wird über einen Versorgungsstecker mit Schraubanschluss zugeführt.
(Bild zeigt Buchse im Gerät).
Pin-Nummer
1
2
3
Technische Daten des Netzteils
•
Eingangsspannung:
•
Max. Einschaltstrom:
os: 27 /D atentechni k/Sc hnittstellen/Autos tar t/Autostart für VMT 60xx @ 1\mod_1246631044840_6.doc @ 5885 @
Pos : 29 /D atentec hni k/Schnitts tell en/USB-Ansc hlus s/U SB-Ansc hl uss für VMT 60xx @ 2\mod_1260457598122_6.doc @ 6860 @

6.2 USB-Anschluss

Die USB-Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die
Schnittstellen entsprechen dem USB 2.0 Standard.
Pin-Nummer
1
2
3
4
Hinweis:
Die USB- Schnittstellen lassen sich im Config Center über die Anwendung
Lock USB einzeln sperren.
© ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen
Signal-Name
24V DC
PE
0 V DC
19...29V DC
7A(10ms)
Signal-Name
VDC
D -
D +
GND
