Inhaltszusammenfassung für ADS-tec heidenhain nd 930

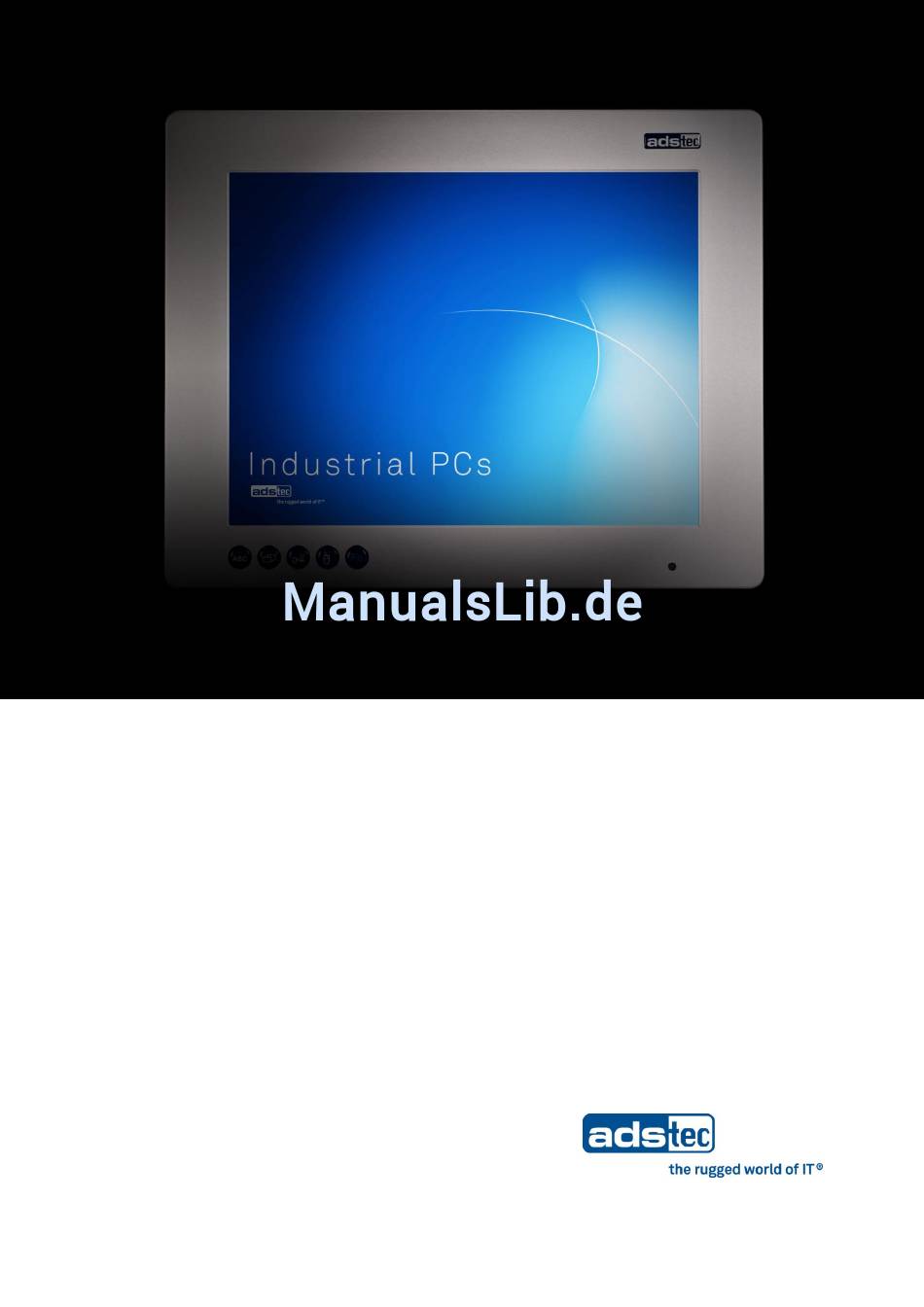

- Seite 1 Version Benutzerhandbuch Industrial PCs OPC5017...
- Seite 2 Industrial PCs OPC5017 Product Portfolio Copyright © ads-tec GmbH Raiffeisenstr.14 D-70771 Leinfelden-Echterdingen Germany © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen...
-
Seite 3: Inhaltsverzeichnis
................19 PTIONALER NSCHLUSS IN DER RONTBLENDE ........................20 XTERNE AUFWERKE DVI S ........................21 CHNITTSTELLE 7.10 (IDE-S ) ..............22 ESTPLATTE OMPACT LASH CHNITTSTELLE 7.11 PS2-A ........................22 NSCHLUSS SOFTWARE-/TREIBER-INSTALLATION ................23 © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... - Seite 4 ........................24 OFTKEYTASTATUR TECHNISCHE DETAILS ......................25 ......................... 25 ISPLAY ATEN ........................25 ECHNER ATEN ........................25 LLGEMEINE ATEN SERVICE UND SUPPORT ....................26 10.1 ........................26 UPPORT 10.2 : ........................26 IRMENADRESSE © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen...
-
Seite 5: Anmerkungen
Warenzeichen der IBM Corp. ® SanDisk ist ein eingetragenes Warenzeichen der SanDisk Corp. CompactFlash™ und CF™ sind Warenzeichen der SanDisk Corp Alle sonstigen national und international bekannten Warenzeichen und Produktnamen werden hiermit anerkannt. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 6: Rheberrecht
10 … 85% ohne Kondensat • Vibration Im Betrieb 1 G, 10 … 500 Hz (DIN EN 60068-2-6) • Schock Im Betrieb 5 G, bei einer Halbwelle von 30 ms (DIN EN 60068-2-29) © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 7: Normen
Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit: 1 Gerät • Netzstecker: 3pol. Durchführungsstecker von Phoenix Contact • COMBICON MC 1,5/3-STF-3,81 (bereits in Gerätebuchse gesteckt • Befestigungssatz für den Schaltschrank • Service-CD Optionaler Lieferumfang Betriebssystem • © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 8: Betriebshinweise
Sonnenlicht oder anderen Lichtquellen ausgesetzt werden. Wird das Gerät in ein Pult, Umgehäuse oder Ähnlichem eingebaut, muß darauf geachtet werden, dass kein Wärmestau entsteht. Die maximal zulässige Umgebungstemperatur darf nicht überschritten werden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 9: Schäden Durch Unsachgemäßen Gebrauch
Sonneneinstrahlung, Feuchtigkeit und Betauung schützen. Die Lithium-Batterie kann nur durch denselben oder durch einen vom Hersteller empfohlenen Typ ersetzt werden. Die verbrauchte Lithium-Batterie sollte entsprechend den örtlichen, gesetzlichen Vorschriften entsorgt werden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 10: Montage
Wird das Gerät mir einem CD/DVD-ROM geliefert, muss auf der linken Seite, von vorne betrachtet, ausreichend Platz (ca. 130 mm) vorhanden sein, um das Laufwerk öffnen zu können. 3.2 M ONTAGESKIZZE DES ERÄTS © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 11: Reihenfolge Bei Der Montage
Anschluss an Stromnetz über beigelegtes Netzkabel oder Durchführungsklemme mit Schraubanschluss. Eine Erdverbindung muss nicht hergestellt werden, die Erdung über den Schutzleiter des Gerätesteckers / Versorgungsanschluss erfolgt. Bei zusätzlicher Erdung an Erdungsschraube, Drahtquerschnitt mit mindestens 2,5 mm² verwenden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 12: Inbetriebnahme
Die Geräte haben standardmäßig folgende Schnittstellen Hinweis: Leitungsschirm einer Datenleitung muss Gehäuse Steckverbinders verbunden sein (EMV). Unter dem embedded Betriebssystem müssen die Schnittstellen explizit freigeschaltet und die Treiber dafür installiert sein, damit diese genutzt werden können. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 13: Kabelmontage
Gerät dahingehend prüfen, ob versteckte Schäden durch unsachgemäßen Transport, falsche Betriebs-/ Lagerbedingungen oder unsachgemäße Handhabung entstanden sind (z.B. Rauchentwicklung aus dem Gerät, usw.). Bei Feststellung von Schäden das Gerät umgehend stilllegen und gegen unbeabsichtigte Inbetriebnahme schützen. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 14: Bedienung
Displayeinstellung und Lautstärkeregelung aktiv. Die Anzeige des Reglers wird nicht auf dem Display ausgegeben. Die Funktionen der Tasten können bereits kundenspezifisch abgeändert sein. Die oben angegebenen Funktionen sind nur ab Werk voreingestellt. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 15: Softwaretastatur
Softwaretastatur mit jeder Software zusammenarbeitet. Beim Schließen der Softtastatur wird der zuletzt aktivierte Zustand (Alpha-/ Numerikblock oder F1 F12) gespeichert und bei erneutem Aufruf der Tastatur wieder angezeigt. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 16: Xterne Astatur
über die USB-Schnittstelle angesteuert. Der TouchScreen ist intern an eine USB- Schnittstelle angeschlossen. Nutzung TouchScreens notwendige Treibersoftware ist in das jeweilige Betriebssystem bereits eingebunden oder kann von der beigelegten Service-CD installiert werden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 17: Status Anzeigen
Je nach Farbe und Blinksignal der SYS-LED werden verschiedene Zustände des Gerätes dargestellt. Folgende Signale werden dargestellt: • LED grün Gerät ist betriebsbereit (Power ON). • LED orange Umschalter zum Ändern der Display-Einstellung wird gedrückt. • LED aus Gerät ist ausgeschaltet. (POWER OFF). © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 18: Schnittstellenbelegung Spannungsversorgung 24 V Dc
19…29 VDC Hinweis: Die typische Leistu ungsaufnahme des Geräts wird im Kapitel „Tech hnische Details“ aufgeführt. 7.4 USB-A NSCHLÜSSE Die USB-Schnittstelle en dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. PIN-NUMMER SIGNAL NAME © ads-tec GmbH • Raiffeisenst tr.14 • 70771 Leinfelden-Echterdingen... -
Seite 19: Netzwerkanschluss (Rj45)
Kunststoffabdeckung rechts unterhalb des Displays. Die Abdeckung weist rechts eine Lasche auf die zum Öffnen dient. Nach Benutzung der USB-Schnittstelle ist die Kunststoffabdeckung wieder sorgfältig zu schließen, da sonst frontseitig nicht die Schutzart IP65 gewährleistet ist. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 20: Externe Laufwerke
Achtung: Während des Betriebs ist das Zu- und Abstecken der externen Laufwerke nicht zulässig, da nicht ausgeschlossen werden kann, dass das Laufwerk zu diesem Zeitpunkt genutzt wird. Bei Nichtbeachtung kann Datenverlust auftreten! © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 21: Dvi Schnittstelle
Panel PC ist als DVI-A Anschluss ausgelegt. Es Es werden nur analoge Signale übertragen PIN-NUMMER SIGNAL NAME Analog vertical sync Analog Red Analog Green Analog Blue Analog Horizontal Sync Analog GND Return: (analog R, G, B) © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echte erdingen... -
Seite 22: Festplatte / Compact Flash (Ide-Schnittstelle )
An die beiden PS2-A Anschlüsse können jeweils eine Maus und eine T Tastatur angeschlossen werden. Die Anschlü üsse sind je nach ihrer Verwendung am Gerät far blich gekennzeichnet. PIN-NUMMER SIGNAL NAME Data Clock © ads-tec GmbH • Raiffeisenst tr.14 • 70771 Leinfelden-Echterdingen... -
Seite 23: Software-/Treiber-Installation
Bei Windows CE.net oder Windows XPe kann mit dem zugehörigen Image das Betriebssystem per USB-Stick komplett installiert werden. Das erforderliche Image kann über die Firma ads-tec oder über das Onlineportal ASSIX bezogen werden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 24: Ouch Creen Reiber Nstallation Indows 2000/Xp)
Bildschirmanweisungen folgen, Treiber installieren, Sprache auswählen und den Neustart des Rechners bestätigen. Hinweis: An den Grundeinstellungen der Softtastatur können weitere Einstellungen vorgenommen werden. Informationen hierzu finden sich in der Readme-Datei im Installationsverzeichnis der Softtastatur! © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 25: Technische Details
417 mm x 350 mm x 79 mm (B x H x T) Einbaumaße 403 mm x 334 mm (B x H) Gewicht ca. 7 Kg Schutzart Frontseitig, IP 65 Leistungsaufnahme 30 Watt (typ) Max. Einschaltstrom 7 Ampere (2ms) © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 26: Service Und Support
UPPORT Die Firma ads-tec und Ihre Partnerfirmen bieten Ihren Kunden einen umfassenden Service und Support, die eine schnelle und kompetente Unterstützung bei allen Fragen zu ads-tec Produkten und Baugruppen zur Verfügung stellen. Da die Geräte der Firma ads-tec auch von Partnerfirmen eingesetzt werden, können diese Geräte kundenspezifisch konfiguriert sein.
