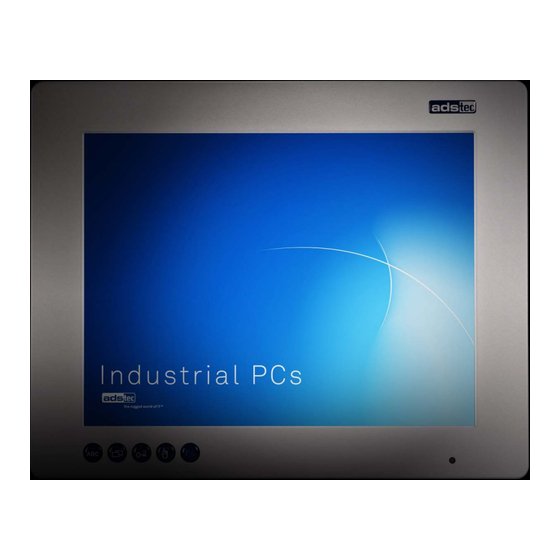

- Seite 1 Version 1.2 Benutzerhandbuch Industrial PCs OPC6115/6315 ...
-
Seite 2: Inhaltsverzeichnis
OPC6115/6315 Inhaltsverzeichnis 1 Anmerkungen 3 Relevante Dokumentationen zum Gerät Erklärung zu den verwendeten Symbolen Daten, Abbildungen, Änderungen Warenzeichen Urheberrecht Umweltbedingungen Normen Ausstattungsvarianten Lieferumfang 2 Betriebs‐/ Sicherheitshinweise 8 Betriebsort ... - Seite 3 OPC6115/6315 6 Bedienung 19 Frontseitige Bedientasten Softkeyboard TouchScreen Status Anzeigen 7 Schnittstellen 23 Schnittstelleneinstellung Spannungsversorgung 24V DC Spannungsversorgung 115/230V AC Lautsprecher USB‐Anschlüsse PS/2 Kombi Buchse Netzwerkanschluss (RJ45) ...
-
Seite 4: Anmerkungen
OPC6115/6315 1 Anmerkungen 1.1 Relevante Dokumentationen zum Gerät Für die Einrichtung und den Betrieb des Geräts sind folgende Dokumentationen maßgebend: Benutzerhandbuch (diese Dokumentation): Enthält Informationen zur Montage, Inbetriebnahme und Bedienung des Gerätes sowie die Technischen Daten der Gerätehardware. Webseite Unter www.ads‐tec.de können im Bereich Download Treiber, Software, Benutzerhandbücher, Prospekte und Flyer heruntergeladen werden. Hinweis: Um optimale Datenaktualität zu gewährleisten und über technische Änderungen schnell und umfassend informiert zu werden, wird empfohlen auf die Inhalte der Webseite (www.ads‐tec.de) zurückzugreifen. Service‐CD: Enthält Treiber und Benutzerhandbücher. 1.2 Erklärung zu den verwendeten Symbolen Achtung: Das Symbol „Achtung“ bezieht sich auf Handlungen, die einen Personenschaden oder einen Schaden der Hard‐ und Software zur Folge haben können! Hinweis: Das Symbol „Hinweis“ vermittelt Bedingungen, die für einen fehlerfreien Betrieb unbedingt beachtet werden müssen. Außerdem werden Tipps und Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung gegeben. 1.3 Daten, Abbildungen, Änderungen Texte, Daten und Abbildungen sind unverbindlich. Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten. Unsere Produkte entsprechen den aktuellen gesetzlichen Bestimmungen und Vorschriften zu dem Zeitpunkt, in dem das Produkt unser Haus verlassen hat. Für die Einhaltung und Beachtung darauf folgender ... -
Seite 5: Warenzeichen
OPC6115/6315 1.4 Warenzeichen Es wird darauf hingewiesen, dass die in dieser Dokumentation verwendeten Soft‐ und Hardwarebezeichnungen sowie Markennamen der jeweiligen Firmen dem allgemeinen warenzeichen‐, marken‐ oder patentrechtlichen Schutz unterliegen. Windows®, Windows® CE sind eingetragene Warenzeichen der Microsoft Corp. Intel®, Pentium®, Atom™ , Core™2 , sind eingetragene Warenzeichen der Intel Corp. IBM®, PS/2® und VGA® sind eingetragene Warenzeichen der IBM Corp. CompactFlash® ist ein eingetragenes Warenzeichen der Compact Flash Association. RITTAL® ist ein eingetragenes Warenzeichen der Rittal Werk Rudolf Loh GmbH & Co. KG. Alle sonstigen national und international bekannten Warenzeichen und Produktnamen werden hiermit anerkannt. 1.5 Urheberrecht Dieses Handbuch ist einschließlich aller darin enthaltenen Abbildungen urheberrechtlich geschützt. Jede Drittverwendung des Handbuchs, die von den urheberrechtlichen Bestimmungen abweicht, ist verboten. Die Reproduktion, die Übersetzung sowie die elektronische und fotografische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der Firma ads‐tec GmbH. Zuwiderhandlung verpflichtet zu Schadenersatz. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 6: Umweltbedingungen
OPC6115/6315 1.6 Umweltbedingungen Das Gerät kann unter folgenden Bedingungen betrieben werden. Werden diese Angaben nicht eingehalten, erlischt die Gewährleistung des Geräts. Für Schäden, die durch falsche Handhabung entstehen, haftet ads-tec nicht. Temperatur bei Geräten mit Lüfter im Betrieb 5 … 45°C bei Lagerung ‐20 … 60°C ... -
Seite 7: Normen
OPC6115/6315 1.7 Normen Das Gerät erfüllt die Anforderungen und Schutzziele der folgenden EG‐Richtlinien: Normen Das Gerät entspricht den Prüfvorschriften für das CE‐Zeichen nach den europäischen Prüfnormen EN 55022 und EN 50082‐2 Das Gerät entspricht den Prüfvorschriften DIN EN 60950 (VDE0805, IEC950) „Sicherheit von Einrichtungen der Informationstechnik“ Das Gerät entspricht den Prüfvorschriften DIN EN 60068‐2‐6 (Sinusanregung) Das Gerät entspricht den Prüfvorschriften DIN EN 60068‐2‐27 (Schocktest) Hinweis: Zur Einhaltung der gesetzlichen EMV‐Anforderung müssen die angeschlossenen Komponenten sowie die Kabelverbindungen ebenfalls diesen Anforderungen genügen. Es müssen daher abgeschirmte Bus‐ und LAN‐Kabel mit geschirmten Steckern benutzt und diese gemäß den Hinweisen im Benutzerhandbuch installiert werden. Hinweis: Anhand der CE‐Konformitätserklärung in diesem Dokument können detaillierte Informationen zu Normen des Geräts eingesehen werden. 1.8 Ausstattungsvarianten Das System wird in zwei Ausstattungsvarianten angeboten: Plattform mit Flash SSD: Plattform ohne rotierenden Massenspeicher (Festplatten usw.) mit embedded Betriebsystemen (Windows CE 6.0 / XP embedded) für den stationären Einsatz mit Standard‐Ethernet oder mit Funknetzwerkkarte auf fahrbaren ... -
Seite 8: Lieferumfang
OPC6115/6315 1.9 Lieferumfang Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit: 1 Gerät Bei 230 V AC‐Gerät: Netzkabel mit Kaltgerätestecker Bei 24 V DC‐Gerät: 3pol. COMBICON‐Stecker von Phoenix Contact: COMBICON MC 2,5/3‐STF‐5,08 (bereits in Gerätebuchse gesteckt) Montagekit für den Einbau Optionaler Lieferumfang: Betriebssystem © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 9: Betriebs-/ Sicherheitshinweise
OPC6115/6315 2 Betriebs‐/ Sicherheitshinweise Das Gerät enthält elektrische Spannungen und hochempfindliche Bauteile. Eingriffe des Anwenders sind nur zum Verbinden der Anschlussleitungen vorgesehen. Sollen weitergehende Änderungen vorgenommen werden, so ist der Hersteller oder ein von diesem autorisierter Service zu Rate zu ziehen. Das Gerät muss bei Arbeiten spannungsfrei sein. Es sind geeignete Maßnahmen zur Vermeidung von elektrostatischen Entladungen auf Bauteile zu treffen. Wenn das Gerät von einer nicht autorisierten Person geöffnet wird, können Gefahren für den Benutzer entstehen und der Gewährleistungsanspruch erlischt. Allgemeine Hinweise Das Handbuch muss von allen Benutzern gelesen werden und jederzeit zugänglich sein. Die Montage, Inbetriebnahme und Bedienung darf nur von ausgebildetem und geschultem Personal erfolgen. Die Sicherheitshinweise und das Handbuch sind von allen Personen zu beachten, die mit dem Gerät arbeiten. Beim Einsatzort des Geräts müssen die geltenden Regeln und Vorschriften zur Unfallverhütung beachtet werden. Das Handbuch enthält die wichtigsten Hinweise, um das Gerät sicherheitsgerecht zu betreiben. Um einen sicheren und ordnungsgemäßen Betrieb des Geräts zu gewährleisten, wird eine sachgerechte Lagerung, sachgemäßer Transport, Aufstellung und Inbetriebnahme sowie sorgfältige Bedienung vorausgesetzt. Das Gerät kann mit einem weichen Tuch und einem handelsüblichen Glasreiniger (z.B. Sidolin) mit geringem Alkoholgehalt gereinigt werden. Achtung: Das Anschließen von Leitungen (Stromversorgung, Schnittstellenkabel) darf nur im abgeschalteten Zustand erfolgen, um Beschädigungen am Gerät zu vermeiden. 2.1 Betriebsort Das Bediensystem ist für den Einsatz im Schaltschrank konzipiert. Es ist darauf zu achten, dass die spezifizierten Umweltbedingungen eingehalten werden. Der Einsatz in nicht spezifizierter Umgebung, z. B. auf Schiffen, im EX‐... -
Seite 10: Schäden Durch Unsachgemäßen Gebrauch
OPC6115/6315 2.2 Schäden durch unsachgemäßen Gebrauch Weist das Bediensystem offensichtliche Schäden auf, verursacht durch z.B. falsche Betriebs‐/ Lagerbedingungen oder unsachgemäße Handhabung, so ist das Gerät umgehend stillzulegen und gegen unbeabsichtigte Inbetriebnahme zu schützen. 2.3 Gewährleistung / Reparatur Während der Gewährleistungszeit dürfen Reparaturen nur vom Hersteller oder durch vom Hersteller autorisierte Personen durchgeführt werden. 2.4 Behandlung und Entsorgung von Lithium ‐ Batterien Das Gerät enthält eine Lithium – Batterie zur Versorgung der Systemuhr, solange keine Versorgungsspannung anliegt. Die Batterie hat eine Lebensdauer von 3 – 5 Jahren je nach Belastung. Hinweis: Hohe thermische Belastung lässt die Batterie schneller altern. Achtung: Bei Verwendung falscher Batterietypen besteht akute Explosionsgefahr. Achtung: Lithium‐Batterien nicht ins Feuer werfen, nicht am Zellenkörper löten, nicht wieder aufladen, nicht öffnen, nicht kurzschließen, nicht verpolen, nicht über 100°C erwärmen, vorschriftsmäßig entsorgen und vor Sonneneinstrahlung, Feuchtigkeit und Betauung ... -
Seite 11: Montage
OPC6115/6315 3 Montage 3.1 Montagemöglichkeit Das Gerät ist für den Einbau in Schalttafeln und Schranktüren vorgesehen. Aus Gründen der Montage und des Betriebs (Steckverbinder) müssen Schalttafeln und Pulte von hinten zugänglich sein. Das Gerät kann in Schaltschränke mit Wandstärken von 2..6 mm eingebaut werden. Wir empfehlen mind. 3 mm für eine korrekte Montage mit IP65 frontseitig. Achtung: Überhitzung im Betrieb verhindern: Das Gerät keiner direkten Bestrahlung durch Sonnenlicht oder anderen Lichtquellen aussetzen. Wird das Gerät in ein Pult, Umgehäuse oder Ähnlichem eingebaut, muss darauf geachtet werden, dass kein Wärmestau entsteht. Die maximale zulässige Umgebungstemperatur darf nicht überschritten werden. Geräte mit Laufwerk dürfen nur senkrecht eingebaut werden. Jede Abweichung muss mit ads‐tec GmbH vereinbart werden. Nur bei korrekter Montage wird frontseitig IP 65 erzielt. Wird das Gerät mit einem CD/DVD‐ROM geliefert, muss auf der linken Seite, von vorne betrachtet, ausreichend Platz (ca. 130 mm) vorhanden sein, um das Laufwerk öffnen zu können. Hinweis: Bei der Auswahl des Einbaugehäuses ist die Gesamtverlustleistung des Systems inkl. ... -
Seite 12: Montageskizze Opc6115
OPC6115/6315 3.2 Montageskizze OPC6115 © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... - Seite 13 OPC6115/6315 Abb. 1: © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen...
-
Seite 14: Montageskizze Opc6315
OPC6115/6315 3.3 Montageskizze OPC6315 © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... - Seite 15 OPC6115/6315 Abb. 2: © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen...
-
Seite 16: Reihenfolge Der Montage
OPC6115/6315 3.4 Reihenfolge der Montage •Ausschnitt gemäß der Montageskizze in die Schalttafel oder Schranktüre einbringen. •Das Gerät von vorne in den erzeugten Ausschnitt einschieben (Bei einem OPC mit 24 V DC EIN‐/AUS Schalter auf Mittelstellung stellen). •Von hinten die Spannschrauben mit Nutenstein in die dafür vorgesehenen Nuten der Blechhaube einführen und die Schrauben an allen Nutensteinen gleichmäßig anziehen (max. Drehmoment 25 Ncm) bis die Blende um den Ausschnitt anliegt. Achtung: Um Schäden an der Elektronik zu vermeiden, muss das Gerät ausgeschaltet werden, bevor Steckverbindungen hergestellt oder gelöst werden! Zur Vermeidung der Bildung von Kondenswasser darf das Gerät erst eingeschaltet werden, nachdem es sich der Raumtemperatur angeglichen hat. Für das Gerät zugelassene Spannung beachten. Zwischen einem Aus– und Einschaltvorgang müssen 5 Sekunden vergehen. Hinweis: Anschluss an Stromnetz über beigelegtes Netzkabel oder Durchführungsklemme mit Schraubanschluss. Eine Erdverbindung muss nicht hergestellt werden, die Erdung über den Schutzleiter des Gerätesteckers / Versorgungsanschluss erfolgt. Bei zusätzlicher Erdung an Erdungsschraube, Drahtquerschnitt mit mindestens 2,5 mm² verwenden. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 17: Steckkarteneinbau
OPC6115/6315 4 Steckkarteneinbau 4.1 Hinweise vor dem Einbau In das Gerät können vom Anwender PCI‐Bus Steckkarten, z.B. Netzwerk‐ oder Feldbus‐Karten eingebaut werden. Die Steckplätze sind nach dem Abnehmen der hinteren Abdeckhaube zugänglich. Hierfür sind die Schrauben auf der Rückseite des Bediensystems zu entfernen. Die Gerätevariante OPC6115 besitzt einen Steckplatz für PCI, während die Ausstattungsvariante OPC6315 zwei Steckplätze für PCI und einen Steckplatz für PCI Express® aufweist. Achtung: Die max. zulässige Belastung von extern angeschlossenen USB Verbrauchern und intern angeschlossenen PCI/PCIe Verbrauchern darf in Summe 40W nicht überschreiten! Achtung: Die Komponenten im Gerät sind hochempfindliche Produkte, die durch falsche Handhabung zerstört oder in ihrer Funktion beeinträchtigt werden können. Gleiches gilt für PC‐Steckkarten, die installiert werden sollen. Es sind daher unbedingt geeignete Maßnahmen zur Vermeidung von elektrostatischen Entladungen auf Bauteile der Komponenten beim Berühren zu treffen. 4.2 Montage von Zusatzkarten •Das Gerät und alle an den PC angeschlossenen Einheiten ausschalten und von der Spannungsversorgung trennen. •Die Schrauben des Gehäusedeckels mit einem passenden Schraubendreher entfernen und die Haube vorsichtig abnehmen. Achtung: Die Haube kann mit einer steckbaren Schutzleiterverbindung mit der Mechanik des Geräts verbunden sein! Nicht ruckartig abnehmen. •Elektrostatische Ladungen durch geeignete Maßnahmen (s.o.) abbauen, Steckkarte der Verpackung entnehmen, in Steckplatz stecken und am Kartenhalter festschrauben. •Sofern ausgesteckt, den Schutzleiter wieder einstecken und gegebenenfalls Haube unter Beachtung der seitlichen Laschen aufsetzen. •Alle Schrauben des Deckels wieder eindrehen. ... -
Seite 18: Inbetriebnahme
OPC6115/6315 5 Inbetriebnahme Der Versorgungsanschluss sowie die Schnittstellen des Geräts sind unter einer Schutzabdeckung untergebracht. Um die Versorgungsleitung oder die Schnittstellenkabel anschließen zu können, muss dieser abgenommen werden. Zu Beginn der Inbetriebnahme sind die Versorgungsleitungen sowie benötigte Datenleitungen zu installieren. Achtung: Um Schäden an der Elektronik zu vermeiden, muss das Gerät ausgeschaltet werden, bevor Steckverbindungen hergestellt oder gelöst werden! Zur Vermeidung der Bildung von Kondenswasser darf das Gerät erst eingeschaltet werden, nachdem es sich der Raumtemperatur angeglichen hat. Für das Gerät zugelassene Spannung beachten. Zwischen einem Aus– und Einschaltvorgang müssen 5 Sekunden vergehen. Hinweis: Der Leitungsschirm einer Datenleitung muss mit dem Gehäuse des Steckverbinders verbunden sein (EMV). Unter dem embedded Betriebssystem müssen die Schnittstellen explizit freigeschaltet und die Treiber dafür installiert sein, damit diese genutzt werden können. 5.1 Verfügbare Schnittstellen Abb. 3: Hinweis: Wenn das Gehäuse am vorgesehenen PE‐Kontakt mit Masse (Erde) verbunden wird (z.B. durch Verbindung PE‐Kontakt zum Gerätestecker), dann wird die galvanische Trennung aufgehoben. Dies ist ebenso der Fall bei der Montage des Gerätes über einen Edelstahl‐ Haltebügel. Wenn gewünscht wird, dass das Gerät galvanisch getrennt versorgt wird, so ist eine isolierte Montage erforderlich. Pos: 18 /Datentechnik/Inbetriebnahme/Reihenfolge der Inbetriebnahme/Reihenfolge der Inbetriebnahme für VMT 60xx-Serie @ 1\mod_1222073159179_6.doc @ 4100 @... -
Seite 19: Kabelmontage
OPC6115/6315 5.2 Kabelmontage Die Schnittstellen sowie der Versorgungsstecker des Geräts sind auf der Rückseite des Geräts untergebracht. 5.3 Reihenfolge der Inbetriebnahme •230 V AC Gerät: Versorgungskabel in Kaltgerätestecker stecken und mit Spannungsquelle verbinden •24 V DC Gerät: Kabel für Spannungsversorgung mit Aderendhülsen in Klemmen einfügen •Kabel für serielle / parallele Datenübertragung aufstecken und Stecker mit Buchsen verschrauben •Alle weiteren benötigten Kabel einstecken und gegen Herausrutschen sichern Pos: 19 /Datentechnik/Inbetriebnahme/Betriebsbereitschaft prüfen/Betriebsbereitschaft prüfen für OPC/CPC/PLC/OTC/ITC/VMT-Serie(+Monitore) / IPC 5100/5500/2400/1100 @ 0\mod_1158905578361_6.doc @ 381 @ 5.4 Betriebsbereitschaft prüfen Gerät dahingehend prüfen, ob versteckte Schäden durch unsachgemäßen Transport, falsche Betriebs‐/ Lagerbedingungen oder unsachgemäße Handhabung entstanden sind (z.B. Rauchentwicklung aus dem Gerät, usw.). Bei Feststellung von Schäden das Gerät umgehend stilllegen und gegen unbeabsichtigte Inbetriebnahme schützen. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 20: Bedienung
OPC6115/6315 6 Bedienung 6.1 Frontseitige Bedientasten Abb. 4: Version 1 (Stand bis Q1/2010) Je nach Ausführung des Geräts ist ab Werk bereits ein Betriebssystem (Windows CE 6.0, Windows XP embedded oder Windows XP Prof.) und eine Softwaretastatur installiert. Die Tasten auf der Front sind durch einen speziellen Treiber in der Softtastatur bereits mit folgenden Funktionen belegt: Ebene 1: Aufruf und Schließen der Softwaretastatur zur Buchstaben‐ / Zeicheneingabe über den Touchscreen. Ebene 2: Helligkeit des Displays verringern Ebene 1: Taskwechsel (Alt+ESC) in Windows Ebene 2: Helligkeit des Displays erhöhen Ebene 1: Nicht belegt. Konfiguration dieser Ebene kann kundenspezifisch über das Programm Softkeyboard programmiert werden Ebene 2: Lautstärke der internen Lautsprecher verringern Ebene 1: Funktion der rechten Maustaste. Ebene 2: Lautstärke der internen Lautsprecher erhöhen Umschalttaste (SHIFT) für die zweite Tastaturebene. Die Taste muss gleichzeitig mit der gewünschten Funktionstaste betätigt werden. Hinweis: Wenn die Softwaretastatur nicht installiert ist, sind nur die Funktionen zur Displayeinstellung und Lautstärkeregelung aktiv. Beim Ändern der Werte erfolgt dabei ... - Seite 21 OPC6115/6315 Abb. 5: Je nach Ausführung des Geräts ist ab Werk bereits ein Betriebssystem (Windows CE 6.0, Windows XP embedded oder Windows XP Prof.) und eine Softwaretastatur installiert. Die Tasten auf der Front sind durch einen speziellen Treiber in der Softtastatur bereits mit folgenden Funktionen belegt: Im Bios Setup verhält sich die Taste wie die Enter Taste auf einer Tastatur. Im Bios Setup verhält sich die Taste wie ESC auf einer Tastatur. Mit dieser Taste wird beim Booten das Popup Menü geöffnet. Im Bios Setup verhält sich die Taste wie die nach Oben Taste auf einer Tastatur. Im Bios Setup verhält sich die Taste wie die nach Unten Taste auf einer Tastatur. Umschalttaste SHIFT für die zweite Tastaturebene. Die Taste muss gleichzeitig mit der gewünschten Funktionstaste betätigt werden. Im Bios Setup verhält sich die Taste wie die nach Links Taste auf einer Tastatur Im Bios Setup verhält sich die Taste wie die nach Rechts Taste auf einer Tastatur. Mit dieser Kombination lassen sich Geräte ohne Powerbutton einschalten. Power ON Pos: 21 /Datentechnik/Bedienung/Softkeyboard/Softkeyboard für VMT 60xx @ 1\mod_1228750145198_6.doc @ 4251 @ ...
-
Seite 22: Softkeyboard
OPC6115/6315 6.2 Softkeyboard Wenn ab Werk das Betriebssystem installiert ist, wird auch ein Softkeyboard mit installiert. Wird das Gerät ohne Betriebssystem geliefert, muss das Softkeyboard noch installiert werden. Mit dem Softkeyboard können Daten über den TouchScreen wie mit einer externen Tastatur eingegeben werden. Abb. 6: Bedienung des Softkeyboards ab Version 3.11: Aufruf und Schließen des Softkeyboards zur Buchstaben‐ / Zeicheneingabe über den TouchScreen Schaltet die Anzeige des Numerikblockes um (nur bei Numerikblock eingeblendet) Umschalten der Darstellung (Alphatastatur Numerikblock Funktionstastenleiste) Vergrößert die Darstellung des Softkeyboards Verkleinert die Darstellung des Softkeyboards Hinweis: Sollen Funktionen aufgerufen werden, für die auf einer Standardtastatur zwei Tasten gleichzeitig zu betätigen sind (z. B. Alt + F4), so sind diese Tasten beim Softkeyboard nacheinander zu betätigen, wobei die Sondertasten Shift, Alt und Strg immer zuerst betätigt werden müssen. Bedingt durch Unterschiede bei der Programmierung verschiedenster Software kann nicht gewährleistet werden, dass das Softkeyboard mit jeder Software zusammenarbeitet. Beim Schließen des Softkeyboards wird der zuletzt aktivierte Zustand (Alpha‐ / Numerikblock oder Funktionstasten) gespeichert und bei erneutem Aufruf der Tastatur wieder angezeigt. Pos: 22 /Datentechnik/Bedienung/Touch Screen/Touch Screen für VMT 60xx @ 1\mod_1246361069977_6.doc @ 5853 @... -
Seite 23: Touchscreen
OPC6115/6315 6.3 TouchScreen Das Bediensystem ist mit einem TouchScreen ausgestattet. Der TouchScreen ist intern über die USB‐Schnittstelle angeschlossen. Die zur Nutzung notwendige Treibersoftware ist in das jeweilige Betriebssystem bereits eingebunden oder kann von der beigelegten Service‐CD installiert werden. Pos: 23 /Datentechnik/Bedienung/Status-Anzeigen/SYS-LED/SYS-LED für VMT60xx-Serie @ 2\mod_1260525540269_6.doc @ 6876 @ 6.4 Status Anzeigen SYS‐LED (zweifarbig) Je nach Farbe und Blinksignal der SYS‐LED werden verschiedene Zustände des Gerätes dargestellt. Folgende Signale werden dargestellt: LED grün Gerät ist betriebsbereit (POWER ON). LED aus Gerät ist ausgeschaltet. (POWER OFF) Pos: 25 /Datentechnik/Schnittstellen/Schnittstelleneinstellung/Schnittstelleneinstellung für VMT-Serie / PLC 500 @ 0\mod_1158916296612_6.doc @ 517 @ ... -
Seite 24: Schnittstellen
OPC6115/6315 7 Schnittstellen 7.1 Schnittstelleneinstellung Schnittstelle IRQ Adresse COM1 4 3F8h COM2 3 2F8h An der linken Seite des Gehäuses (von vorn gesehen) sind die Schnittstellen angeordnet. Alle Schnittstellen sind beschriftet. Der Kaltgerätestecker oder die Durchführungsklemme für die Spannungsversorgung befindet sich auf der rechten Seite des Bediensystems. Hinweis: Unter dem embedded Betriebssystem Windows CE.net müssen die Kommunikationsschnittstellen (COM, USB usw.) explizit freigeschaltet und Treiber dafür installiert sein, damit diese genutzt werden können! Pos: 26 /Datentechnik/Schnittstellen/Spannungsversorgung/Spannungsversorgung für VMT60xx-Serie @ 2\mod_1260450284020_6.doc @ 6853 @ 7.2 Spannungsversorgung 24V DC Die Versorgungsspannung wird über eine Durchführungsklemme mit Schraubanschluss zugeführt. (Bild zeigt Buchse im Gerät). ... -
Seite 25: Spannungsversorgung 115/230V Ac
OPC6115/6315 Vorgehensweise bei Verwendung von PE: Um den PE‐Aufbau korrekt zu montieren ist die folgende Abbildung zu beachten. 7.3 Spannungsversorgung 115/230V AC Die Versorgungsspannung wird über eine Kaltgerätesteckerverbindung zugeführt. Für den Anschluss des Geräts sollte das beigefügte Kabel verwendet werden Technische Daten des Netzteils •Leistungsaufnahme: Max. 130 Watt •Eingangsspannung: 100…240 VAC •Stromaufnahme: 1,2A (115V) / 0,6A (230V) •Max. Einschaltstrom: 30A (115) / 60A (230V) Hinweis: Die typische Leistungsaufnahme des Geräts wird im Kapitel „Technische Details“ aufgeführt. os: 27 /Datentechnik/Schnittstellen/Autostart/Autostart für VMT 60xx @ 1\mod_1246631044840_6.doc @ 5885 @ Pos: 29 /Datentechnik/Schnittstellen/USB-Anschluss/USB-Anschluss für VMT 60xx @ 2\mod_1260457598122_6.doc @ 6860 @... -
Seite 26: Lautsprecher
OPC6115/6315 7.4 Lautsprecher Das OPC 60xx verfügt über zwei interne Lautsprecher. Hinweis: Die Lautstärke kann über die Fronttasten des Geräts eingestellt werden. Bei Betätigung der aufgeführten Tastenkombinationen, wird der Lautstärkepegel geändert. Bei installiertem Softkeyboard wird die Systemlautstärke zusätzlich über eine Balkenanzeige dargestellt. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 27: Usb-Anschlüsse
OPC6115/6315 7.5 USB‐Anschlüsse Die USB‐Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB‐Anschluss. Die Schnittstellen entsprechen dem USB 2.0 Standard. Pin‐Nummer Signal‐Name 1 VDC 2 D ‐ 3 D + 4 GND Hinweis: Es werden max. 8 externe USB Massenspeicher vom Gerät unterstützt. Bei eingebautem USB Flash SSD können max. 7 USB Massenspeicher angeschlossen werden. Hinweis: Die USB‐ Schnittstellen lassen sich über das Software‐Tool Lock USB einzeln sperren. USB‐Anschluss in der Frontblende Eine USB‐Schnittstelle ist von vorne zugänglich. Die Schnittstelle befindet sich unter einer Kunststoffabdeckung unter dem Display. Die Abdeckung weist rechts eine Lasche auf die zum Öffnen dient. Nach Benutzung der USB‐ Schnittstelle ist die Kunststoffabdeckung wieder sorgfältig zu schließen. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 28: Ps/2 Kombi Buchse
OPC6115/6315 7.6 PS/2 Kombi Buchse An der PS/2‐Kombi Buchse kann direkt eine Tastatur betrieben werden. Pin‐Nummer Signal‐Name 1 Keyboard Data 2 Mouse Data 3 GND 4 +5V 5 Keyboard Clock 6 Mouse Clock Hinweis: Da das Timing des integrierten Controllers auf Cherry‐Tastaturen abgestimmt ist, sind Tastaturen dieses Herstellers bevorzugt zu verwenden. Wenn die Softwaretastatur aktiv am Bildschirm angezeigt wird, kann mit der externen Tastatur nur eingeschränkt bedient werden. Die Tastatur muss bereits vor dem Einschalten des Gerätes angeschlossen werden, da die Tastaturschnittstelle beim Booten initialisiert wird! Wenn die Tastatur während des laufenden Betriebs zugesteckt wird, ohne dass die Tastatur beim Booten angeschlossen war, ist sie nicht funktionsfähig Pos: 30 /Datentechnik/Schnittstellen/PS2/Kombi Buchse für VMT 60xx @ 2\mod_1268840073235_6.doc @ 7482 @ Pos: 31 /Datentechnik/Schnittstellen/Netzwerkanschluss RJ45/Netzwerkanschluss RJ45 für VMT60xx @ 2\mod_1260451135970_6.doc @ 6856 @... -
Seite 29: Netzwerkanschluss (Rj45)
OPC6115/6315 7.7 Netzwerkanschluss (RJ45) Wenn auf dem Gerät die zur Funktion notwendigen Treiber installiert sind, kann über den Ethernet 10/100/1000 BaseT‐Netzwerkanschluß das Bediensystem mit einem entsprechenden Netzwerkkabel in ein Ethernet‐Netzwerk mit Unterstützung für 10/100/1000MBit eingebunden werden. Die Spezifikationen dieser Netzwerktopologie sind dabei zu beachten. Sollten die für die Funktion notwendigen Treiber nicht installiert sein, können diese auf der beiliegenden Service‐CD installiert werden. Pin‐Nummer Signal‐Name 1 TX + 2 TX ‐ 3 RX + 4 NC 5 NC 6 RX ‐ 7 NC 8 NC Pos: 32 /Datentechnik/Schnittstellen/Funknetzwerkkarte/Funknetzwerkkarte für VMT 6000 Serie @ 2\mod_1260517076470_6.doc @ 6872 @ Pos: 33 /Datentechnik/Schnittstellen/Serielle Schnittstelle COM RS232/Serielle Schnittstelle COM (RS232) für VMT 60xx @ 1\mod_1246373571514_6.doc @ 5876 @ ... -
Seite 30: Dvi- Schnittstelle
OPC6115/6315 7.9 DVI‐ Schnittstelle Die DVI‐ Schnittstelle dient der Übertragung von analogen und digitalen Videosignalen. Um einen digitalen Monitor anschließen zu können wird ein Standard DVI‐I Kabel benötigt. Über einen DVI‐VGA Adapter lassen sich auch VGA Monitore problemlos anschließen. Hinweis: Die Schnittstelle ist eine DVI‐I Single Link Schnittstelle. Die DVI‐ Schnittstelle wird erst auf Betriebssystemebene aktiv! Pin‐Nummer Signal‐Name 1 TMDS Data2‐ 2 TMDS Data2+ 3 TMDS Data2/4 Shield 4 N/C 5 N/C 6 DDC Clock [SCL] 7 DDC Data [SDA] 8 Analog vertical sync 9 TMDS Data1‐ 10 TMDS Data1+ 11 TMDS Data1/3 Shield 12 N/C 13 N/C ... -
Seite 31: Laufwerke
OPC6115/6315 8 Laufwerke 8.1 Festplatte / Flash ‐ SSD Die Wahl des Speichermediums richtet sich nach den Anforderungen des Kunden. Es stehen für die Speicherung folgende Möglichkeiten zur Verfügung: Flash ‐ SSD: Zum Einsatz kommt ein Flash ‐ SSD mit der Kapazität von mind. 1GB. Die Kapazität ist abhängig vom gewünschten Betriebssystem und den Zusatzprogrammen, die installiert werden sollen. Festplatte: Zum Einsatz kommt eine 2,5" Festplatte mit mind. 40 GB (SATA). Die Festplatte ist bei Auslieferung auf NTFS formatiert (Windows XP Standard). Hinweis: Empfehlung zur Wahl des Speichermedium bei einer Basisinstallation: SSD Flash: Windows CE 6.0 / Windows XP embedded Festplatte: Windows XP Professional Pos: 35 /Datentechnik/Laufwerke/Externe Laufwerke/Externe Laufwerke für OPC 5112 / 5115 / 5117 / IPC 1100 / CPC / PLC / OTC / ITC / VMT-Serie @ 0\mod_1158926656205_6.doc @ 563 @ 8.2 Externe Laufwerke ... -
Seite 32: Software-/Treiber-Installation
OPC6115/6315 9 Software‐/Treiber‐Installation Das Gerät wird auf Kundenwunsch mit einem vorinstallierten Windows‐ / Linux Betriebsystem ausgeliefert. Die hierfür notwendigen Treiber sind eingerichtet und durch Eingabe der Lizenzinformationen wird das Betriebsystem aktiviert. Sollte eine Neuinstallation notwendig werden, so ist entsprechend den nachfolgenden Informationen vorzugehen. Bei einem neueren Betriebssysteme wie Windows XP wird die Netzwerkkarte und die Graphikkarte bereits bei der Erstinstallation richtig erkannt, so dass nur der TouchScreen‐Treiber sowie die Softwaretastatur installiert werden müssen. Hinweis: Sollte die Festplatte formatiert worden sein, kann das Betriebssystem über die vorhandenen Schnittstellen wieder installiert werden. Zur Installation wird eine externe Tastatur benötigt. Installation des Betriebssystems Das Gerät hat kein integriertes CD‐ Laufwerk. Daher kann die Installation eines Betriebsystems nur über die USB‐ Schnittstelle durchgeführt werden. Vorgehensweise bei der Installation: Um von der USB‐Schnittstelle Booten zu können, muss im Bios das Bootlaufwerk auf USB eingestellt werden. Gerät neu starten und eine Windows CD einlegen. Installation von Windows und Einstellung der Grunddaten. Bei Geräten mit Touch Screen sollte für die vollständige Funktion der Touch Screen Treiber und das Softkeyboard installiert werden. Bei Windows CE 6.0 oder Windows XPe kann auch über einen USB – Stick ein komplettes Image installiert werden. Pos: 37 /Datentechnik/Software / Treiber Installation/Touch Screen/Touch Screen Installation für OPC 5112/5212/5315/5515/5317/5319 / CPC5006/OTC5006/ VMT-Serie @ 0\mod_1159175108636_6.doc @ 665 @... - Seite 33 OPC6115/6315 TouchScreen Treiber Installation Hinweis: Bei der Treiberinstallation ist zu beachten, dass der TouchScreen an der USB‐ Schnittstelle angeschlossen ist! Die Installation ist wie nachfolgend beschrieben durchzuführen: Das Gerät hat kein integriertes CD‐Laufwerk. Daher kann die Installation eines Betriebsystems nur über die USB‐ Schnittstelle durchgeführt werden. Über den Explorer auf die Service‐CD zugreifen und im Verzeichnis des TouchScreens die Installationsdatei starten. Bildschirmanweisungen folgen und Lizenzbedingungen bestätigen. Nach Beendigung des Installationsprogrammes den Computer herunterfahren und Neustarten. Nach dem Neustart ist der TouchScreen zu kalibrieren. Wenn der Treiber nicht ...
-
Seite 34: Configuration Center
OPC6115/6315 9.1 Configuration Center Konfiguration Die Startseite des Configuration Centers bietet einen Überblick über die installierten ads‐tec Anwendungen auf dem Gerät. Es ist außerdem möglich jede Anwendung über das Configuration Center per Doppelklick zu starten. Information Im Bereich Information werden gerätespezifische Daten wie Gerätetyp, Firmware Version und Seriennummer aufgelistet. Diese Daten sind im Supportfall anzugeben und können hier eingesehen werden. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 35: Automatische Helligkeitsanpassung
OPC6115/6315 9.1.1 Automatische Helligkeitsanpassung Hinweis: Die Anwendung Automatische Helligkeitsanpassung ermöglicht dem Benutzer die jeweilige Display Helligkeit zu konfigurieren. Die Display Helligkeit kann entweder manuell über die Fronttasten geändert oder durch Aktivierung der Automatischen Helligkeitsanpassung auch automatisch, abhängig vom Umgebungslicht, geregelt werden. Bei Aktivierung der automatischen Regelung ist ein Ändern der Helligkeit über die Fronttasten nicht mehr möglich. Bei der automatischen Regelung wird zwischen zwei Betriebsmodi unterschieden: Tagbetrieb / Nachtbetrieb Für beide Betriebsmodi lassen sich separate Displayhelligkeiten konfigurieren. Hinweis: Der Schwellwert für den Tag‐/Nachtbetrieb ist individuell je Gerät vom Benutzer zu ermitteln. Der Tagbetrieb wird aktiv, sobald die Umgebungshelligkeit hoch genug ist. In diesem Betriebsmodus sollte die Displayhelligkeit entsprechend höher eingestellt werden. Der Nachtbetrieb wird aktiv, wenn die Umgebungshelligkeit gering ist. In diesem Modus kann die Displayhelligkeit auf einen niedrigeren Wert gesetzt werden. Über einen Schieberegler lässt sich der Betriebsmodus der automatischen Regelung fließend zwischen Tag und Nachtbetrieb ändern. Je näher der Schieberegler sich am Tagbetrieb befindet, desto dunkler muss das Umgebungslicht sein, bevor die Displayhelligkeit auf Nachtbetrieb geändert wird. Umgekehrt gilt, dass je näher der Schieberegler an den Nachtbetrieb geschoben wird, desto heller muss das Umgebungslicht sein, bevor die Displayhelligkeit auf den für den Tagbetrieb eingestellten Wert erhöht wird. Zum Übernehmen der Änderungen muss entweder Übernehmen oder OK gedrückt werden. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 36: Com Input Konfiguration
OPC6115/6315 9.1.2 COM Input Konfiguration Die Anwendung COM Input Konfiguration ermöglicht die Überprüfung der korrekten RFID Funktion. Durch Aktivierung von COM2 werden eingelesene Daten automatisch an eine aktive Anwendung welche den COM2‐ Port verwendet, weitergeleitet. Hinweis: Nicht benötigte Anwendungen welche den COM2‐Port verwenden, müssen vor der Ausführung der COM Input Konfiguration beendet werden. Bedingt durch unterschiedliche Programmierung, werden die Daten auf verschiedenen Editoren wie Notepad oder Word unterschiedlich dargestellt. 9.1.3 Ignition Die Anwendung Ignition ermöglicht die Steuerung der Zündungsfunktion des VMT6. Wenn der Status auf Aktiv gesetzt wird, schaltet sich das Gerät nach Ablauf der voreingestellten Zeit ab. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 37: Usb-Lock
OPC6115/6315 9.1.5 USB‐Lock USB Sperrung ermöglicht die USB‐Ports bei Bedarf zu sperren und einen Zugriff für Fremde zu verhindern. Benachrichtigung Im Abschnitt Benachrichtigung kann eingestellt werden, ob bei Sperrung eines USB‐Ports eine Meldung ausgegeben werden soll. Außerdem kann der Sperrvorgang im Eventlog protokolliert werden. Passwortschutz Um Fremdzugriff auf das Programm USB‐Sperrung zu verhindern, können getätigte Einstellungen mit einem Passwortschutz versehen werden. Erst bei Eingabe des Passworts können die Einstellungen verändert werden. USB Schnittstellen Über den Button Sperren lassen sich die jeweils gewünschten USB‐Ports sperren. Alle Änderungen müssen mit Übernehmen bestätigt werden. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 38: Ein/Austaster Konfiguration
OPC6115/6315 9.1.6 Ein/Austaster Konfiguration Ein/Austaster Konfiguration ermöglicht das Verhalten des Ein/Austasters zu verändern. Normaler Modus Der Ein/ Austaster schaltet das Gerät an oder aus. Sicherer Modus Der Ein/Austaster schaltet das Gerät nur an. Die Ausschaltfunktion ist deaktiviert. Hinweis: Bei Verwendung des Sicheren Modus kann das Gerät nur softwareseitig heruntergefahren werden. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 39: Rfid Beispielanwendung
OPC6115/6315 9.1.7 RFID Beispielanwendung Die RFID Beispielanwendung wurde entwickelt um die Funktionalität des RFID Readers testen zu können. Hinweis: Weitere Informationen zum Thema RFID können dem Handbuch im Bereich Schnittstellen entnommen werden. 9.1.8 Softkeyboard Die Anwendung Softkeyboard kann hier konfiguriert werden. Es besteht die Möglichkeit diverse Einstellungen wie Layout und Befehle individuell anzupassen. Alle Änderungen sollten mit Übernehmen bestätigt werden. © ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen... -
Seite 40: Screen Mob
OPC6115/6315 9.1.9 Screen Mob Die Anwendung Screen Mob wurde entwickelt um den TouchScreen des Geräts für einige Zeit zu deaktivieren. Diese Funktion kann verwendet werden um den TouchScreen zu reinigen. Pos: 38 /Datentechnik/Software / Treiber Installation/Softkeyboard/Softkeytastatur für alle Gerät ohne internes Laufwerk(CD/DVD) @ 0\mod_1159175310134_6.doc @ 667 @ 9.1.10 Softkeyboard Um die 5 Tasten (Ausnahme VMT‐Serie 6 Tasten) unter dem Bildschirm nutzen zu können muss das Softkeyboard von der beiliegenden CD‐ROM installiert werden. Die Installation ist wie nachfolgend beschrieben durchzuführen: Externes Laufwerk am Gerät einstecken PC einschalten, nach dem Booten Treiber‐CD in das Laufwerk einlegen Das Installationsprogramm auf der Service‐CD starten Bildschirmanweisungen folgen, Treiber installieren, Sprache auswählen und den Neustart des Rechners bestätigen ... -
Seite 41: Technische Details
OPC6115/6315 10 Technische Details Gerätedaten OPC6115 OPC6315 15,0" TFT 15,0" TFT Display 1024 x 768 Pixel 1024 x 768 Pixel Auflösung max. 16,1 Mio. Farben max. 16,1 Mio. Farben Darstellbare Farben Touch Resistiver Industrie‐Touchscreen Prozessor Intel® Celeron® M 1,2 GHz (Dual Core) Intel® Core™2 Duo 2,26 GHz RAM 1 GB oder 4 GB DDR3 RAM Chipsatz Intel® GMA X4500 (integriert in GS45) Grafikspeicher max. 256 MB shared Massenspeicher 2,5 " Automotive Festplatte mind. 40 GB 3,5 " Festplatte ... -
Seite 42: Service & Support
OPC6115/6315 11 Service & Support Die Firma ads‐tec und Ihre Partnerfirmen bieten Ihren Kunden einen umfassenden Service und Support, die eine schnelle und kompetente Unterstützung bei allen Fragen zu ads‐tec Produkten und Baugruppen zur Verfügung stellen. Da die Geräte der Firma ads‐tec auch von Partnerfirmen eingesetzt werden, können diese Geräte kundenspezifisch konfiguriert sein. Entstehen Fragen zu diesen speziellen Konfigurationen und Softwareinstallationen, so können diese nur vom Anlagenhersteller beantwortet werden. Bei Geräten, die nicht direkt bei ads‐tec gekauft wurden, wird kein Support übernommen. In diesem Fall wird der Support von unserer Partnerfirma übernommen. 11.1 ads‐tec Support Das Support Team von ads‐tec steht für Direktkunden von Montag bis Freitag von 8:30 bis 17:00 unter der unten genannten Telefonnummer zur Verfügung: Tel: +49 711 45894‐500 Fax: +49 711 45894‐990 E‐Mail: mailbox@ads‐tec.de 11.2 Firmenadresse ads‐tec Automation Daten‐ und Systemtechnik GmbH Raiffeisenstraße 14 70771 Leinfelden‐Echterdingen Germany Tel: +49 711 45894‐0 Fax: +49 711 45894‐990 E‐Mail: mailbox@ads‐tec.de ...
