OPC6115/6315
5 Inbetriebnahme
Der Versorgungsanschluss sowie die Schnittstellen des Geräts sind unter einer Schutzabdeckung untergebracht.
Um die Versorgungsleitung oder die Schnittstellenkabel anschließen zu können, muss dieser abgenommen
werden.
Zu Beginn der Inbetriebnahme sind die Versorgungsleitungen sowie benötigte Datenleitungen zu installieren.
Achtung:
Um Schäden an der Elektronik zu vermeiden, muss das Gerät ausgeschaltet werden, bevor
Steckverbindungen hergestellt oder gelöst werden!
Zur Vermeidung der Bildung von Kondenswasser darf das Gerät erst eingeschaltet werden,
nachdem es sich der Raumtemperatur angeglichen hat. Für das Gerät zugelassene
Spannung beachten.
Zwischen einem Aus– und Einschaltvorgang müssen 5 Sekunden vergehen.
Hinweis:
Der Leitungsschirm einer Datenleitung muss mit dem Gehäuse des Steckverbinders
verbunden sein (EMV).
Unter dem embedded Betriebssystem müssen die Schnittstellen explizit
freigeschaltet und die Treiber dafür installiert sein, damit diese genutzt werden
können.

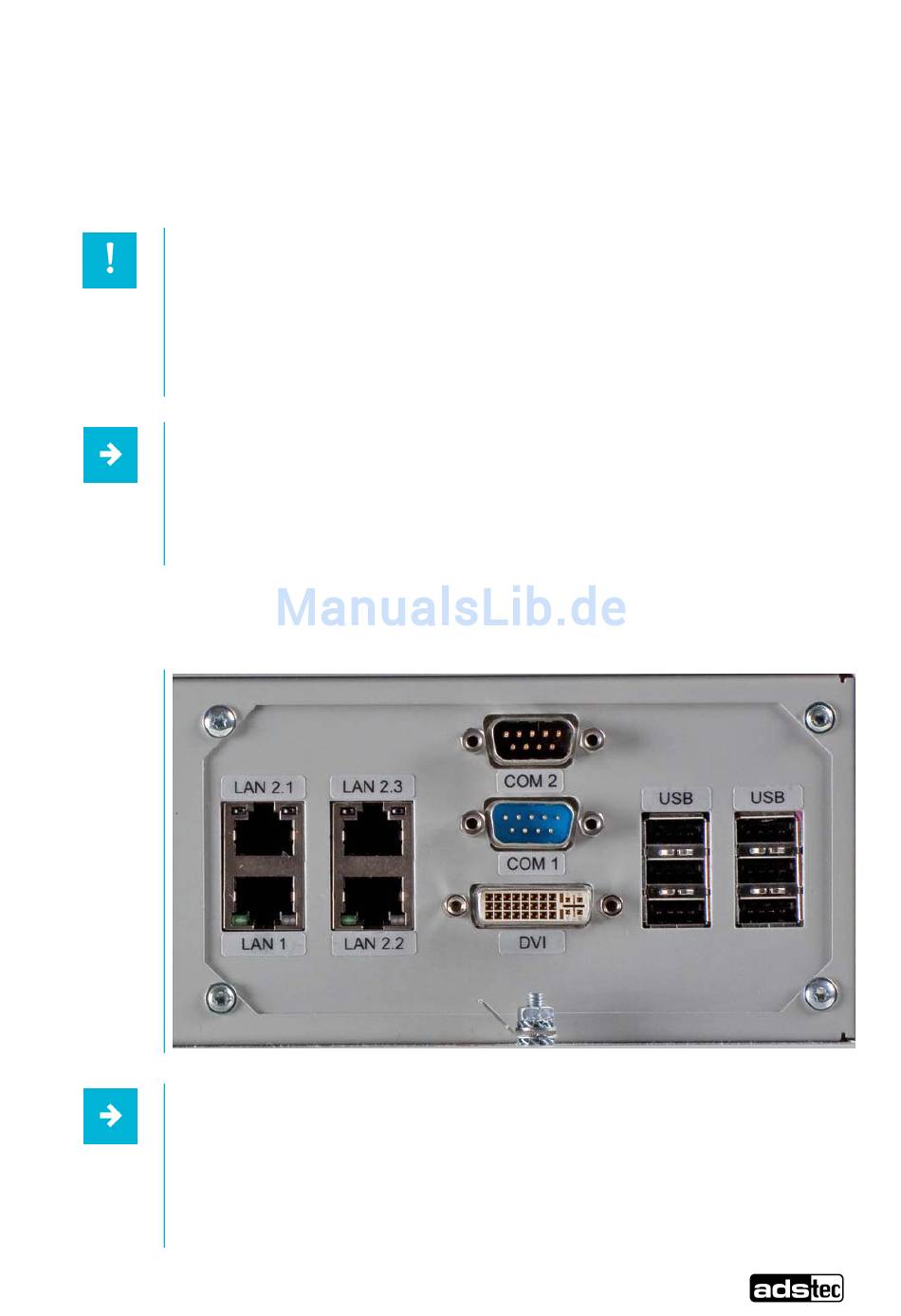

5.1 Verfügbare Schnittstellen
Abb. 3:
Hinweis:
Wenn das Gehäuse am vorgesehenen PE‐Kontakt mit Masse (Erde) verbunden wird (z.B.
durch Verbindung PE‐Kontakt zum Gerätestecker), dann wird die galvanische Trennung
aufgehoben. Dies ist ebenso der Fall bei der Montage des Gerätes über einen Edelstahl‐
Haltebügel.
Wenn gewünscht wird, dass das Gerät galvanisch getrennt versorgt wird, so ist eine
isolierte Montage erforderlich.
Pos: 18 /Datentechnik/Inbetriebnahme/Reihenfolge der Inbetriebnahme/Reihenfolge der Inbetriebnahme für VMT 60xx-Serie @ 1\mod_1222073159179_6.doc @ 4100 @
© ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen
17
