Inhaltszusammenfassung für ADS-tec OPC5112

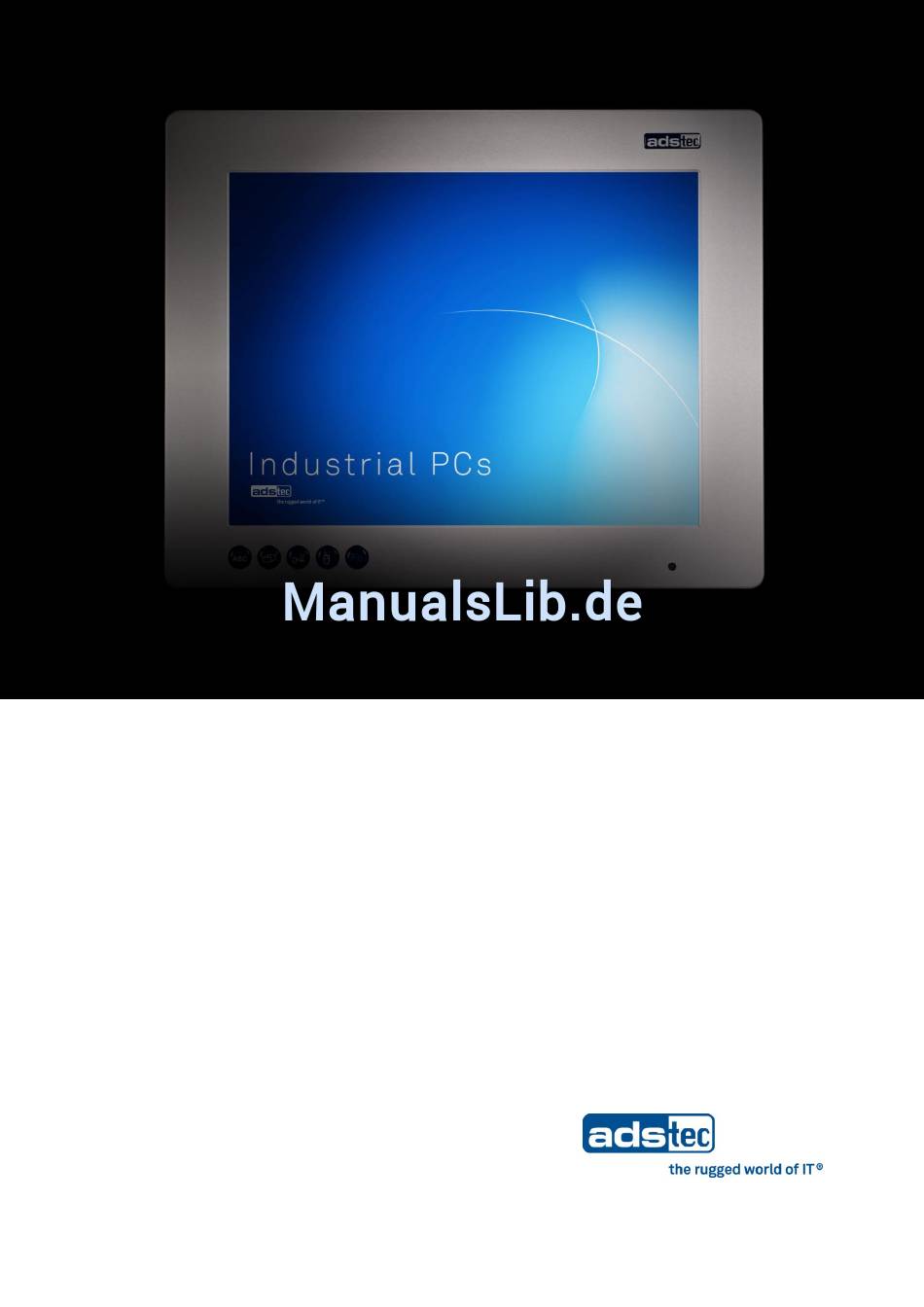

- Seite 1 Version Benutzerhandbuch Industrial PCs OPC5112...
- Seite 2 Industrial PCs OPC5112 Product Portfolio Copyright © ads-tec GmbH Raiffeisenstr.14 D-70771 Leinfelden-Echterdingen Germany © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen...
-
Seite 3: Inhaltsverzeichnis
) ..............20 ESTPLATTE OMPACT LASH CHNITTSTELLE 5.15 PS2-A ........................20 NSCHLUSS SOFTWARE-/TREIBER-INSTALLATION ................21 ..................... 21 NSTALLATION DES ETRIEBSSYSTEMS ................... 22 OUCH CREEN REIBER NSTALLATION ........................22 OFTKEYTASTATUR TECHNISCHE DETAILS ......................23 © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... - Seite 4 Industrial PCs OPC5112 ......................... 23 ISPLAY ATEN ........................23 ECHNER ATEN ........................23 LLGEMEINE ATEN SERVICE UND SUPPORT ....................... 24 ........................24 UPPORT : ........................24 IRMENADRESSE © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen...
-
Seite 5: Anmerkungen
Warenzeichen der IBM Corp. ® SanDisk ist ein eingetragenes Warenzeichen der SanDisk Corp. CompactFlash™ und CF™ sind Warenzeichen der SanDisk Corp Alle sonstigen national und international bekannten Warenzeichen und Produktnamen werden hiermit anerkannt. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 6: Rheberrecht
10 … 85% ohne Kondensat • Vibration Im Betrieb 1 G, 10 … 500 Hz (DIN EN 60068-2-6) • Schock Im Betrieb 5 G, bei einer Halbwelle von 30 ms (DIN EN 60068-2-29) © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 7: Normen
Bei 230 VAC-Gerät: Netzkabel mit Kaltgerätestecker • Bei 24 VDC-Gerät: 3pol. Durchführungsstecker von Phoenix Contact • COMBICON MC 2,5/3-STF-5,08 (bereits in Gerätebuchse gesteckt • Montagekit für den Einbau Service-CD • Optionaler Lieferumfang Betriebssystem • © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 8: Betriebshinweise
Sonnenlicht oder anderen Lichtquellen ausgesetzt werden. Wird das Gerät in ein Pult, Umgehäuse oder Ähnlichem eingebaut, muß darauf geachtet werden, dass kein Wärmestau entsteht. Die maximal zulässige Umgebungstemperatur darf nicht überschritten werden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 9: Schäden Durch Unsachgemäßen Gebrauch
Sonneneinstrahlung, Feuchtigkeit und Betauung schützen. Die Lithium-Batterie kann nur durch denselben oder durch einen vom Hersteller empfohlenen Typ ersetzt werden. Die verbrauchte Lithium-Batterie sollte entsprechend den örtlichen, gesetzlichen Vorschriften entsorgt werden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 10: Montage
Wird das Gerät mir einem CD/DVD-ROM geliefert, muss auf der linken Seite, von vorne betrachtet, ausreichend Platz (ca. 130 mm) vorhanden sein, um das Laufwerk öffnen zu können. 3.2 M ONTAGESKIZZE DES ERÄTS © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 11: Reihenfolge Bei Der Montage
Anschluss an Stromnetz über beigelegtes Netzkabel oder Durchführungsklemme mit Schraubanschluss. Eine Erdverbindung muss nicht hergestellt werden, die Erdung über den Schutzleiter des Gerätesteckers / Versorgungsanschluss erfolgt. Bei zusätzlicher Erdung an Erdungsschraube, Drahtquerschnitt mit mindestens 2,5 mm² verwenden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 12: Steckkarteneinbau
Um das Herausrutschen der ISA-Karten zu unterbinden, muss jede ISA-Karte mit einem Niederhalter im Steckplatz fixiert werden. • Sofern ausgesteckt, den Schutzleiter wieder einstecken und gegebenenfalls Haube unter Beachtung der seitlichen Laschen aufsetzten. • Alle Schrauben des Deckels wieder eindrehen. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 13: Reihenfolge Der Inbetriebnahme
Gerät dahingehend prüfen, ob versteckte Schäden durch unsachgemäßen Transport, falsche Betriebs-/ Lagerbedingungen oder unsachgemäße Handhabung entstanden sind (z.B. Rauchentwicklung aus dem Gerät, usw.). Bei Feststellung von Schäden das Gerät umgehend stilllegen und gegen unbeabsichtigte Inbetriebnahme schützen. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 14: Bedienung
Displayeinstellung und Lautstärkeregelung aktiv. Die Anzeige des Reglers wird nicht auf dem Display ausgegeben. Die Funktionen der Tasten können bereits kundenspezifisch abgeändert sein. Die oben angegebenen Funktionen sind nur ab Werk voreingestellt. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 15: Softwaretastatur
Softwaretastatur mit jeder Software zusammenarbeitet. Beim Schließen der Softtastatur wird der zuletzt aktivierte Zustand (Alpha-/ Numerikblock oder F1 F12) gespeichert und bei erneutem Aufruf der Tastatur wieder angezeigt. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 16: Xterne Astatur
Spannungsversorgung befindet sich auf der rechten Seite des Bediensystems. Hinweis: Unter embedded Betriebssystem Windows CE.net müssen Kommunikationsschnittstellen (COM, USB usw.) explizit freigeschaltet und Treiber dafür installiert sein, damit diese genutzt werden können! © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 17: Spannungsversorgung 24 Vdc
30A (115) / 60A (230V) Hinweis: Die typische Leistu ungsaufnahme des Geräts wird im Kapitel „Tech hnische Details“ aufgeführt. 5.9 USB-A NSCHLÜSSE Die USB-Schnittstelle en dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. PIN-NUMMER SIGNAL NAME © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echte erdingen... -
Seite 18: Netzwerkanschluss (Rj45)
Kunststoffabdeckung rechts unterhalb des Displays. Die Abdeckung weist rechts eine Lasche auf die zum Öffnen dient. Nach Benutzung der USB-Schnittstelle ist die Kunststoffabdeckung wieder sorgfältig zu schließen, da sonst frontseitig nicht die Schutzart IP65 gewährleistet ist. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 19: Externe Laufwerke
Achtung: Während des Betriebs ist das Zu- und Abstecken der externen Laufwerke nicht zulässig, da nicht ausgeschlossen werden kann, dass das Laufwerk zu diesem Zeitpunkt genutzt wird. Bei Nichtbeachtung kann Datenverlust auftreten! © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 20: Ps2-Anschluss
An die beiden PS2-A Anschlüsse können jeweils eine Maus und eine T Tastatur angeschlossen werden. Die Anschlü üsse sind je nach ihrer Verwendung am Gerät far blich gekennzeichnet. PIN-NUMMER SIGNAL NAME Data Clock © ads-tec GmbH • Raiffeisenst tr.14 • 70771 Leinfelden-Echterdingen... -
Seite 21: Software-/Treiber-Installation
Bei Windows CE.net oder Windows XPe kann mit dem zugehörigen Image das Betriebssystem per USB-Stick komplett installiert werden. Das erforderliche Image kann über die Firma ads-tec oder über das Onlineportal ASSIX bezogen werden. © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 22: Ouch Creen Reiber Nstallation
Bildschirmanweisungen folgen, Treiber installieren, Sprache auswählen und den Neustart des Rechners bestätigen. Hinweis: An den Grundeinstellungen der Softtastatur können weitere Einstellungen vorgenommen werden. Informationen hierzu finden sich in der Readme-Datei im Installationsverzeichnis der Softtastatur! © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 23: Technische Details
330 mm x 268 mm x 97 mm (B x H x T) Einbaumaße 318 mm x 256 mm (B x H) Gewicht ca. 4,5 Kg Schutzart Frontseitig, IP 65 Leistungsaufnahme 60 Watt (typ) Max. Einschaltstrom 4 Ampere (2ms) © ads-tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden-Echterdingen... -
Seite 24: Ervice Und Support
UPPORT Die Firma ads-tec und Ihre Partnerfirmen bieten Ihren Kunden einen umfassenden Service und Support, die eine schnelle und kompetente Unterstützung bei allen Fragen zu ads-tec Produkten und Baugruppen zur Verfügung stellen. Da die Geräte der Firma ads-tec auch von Partnerfirmen eingesetzt werden, können diese Geräte kundenspezifisch konfiguriert sein.
