für 18 und 25 Liter-MAG
für 35 Liter-MAG
Entlüfter
Vierkant 6mm
Solarstation

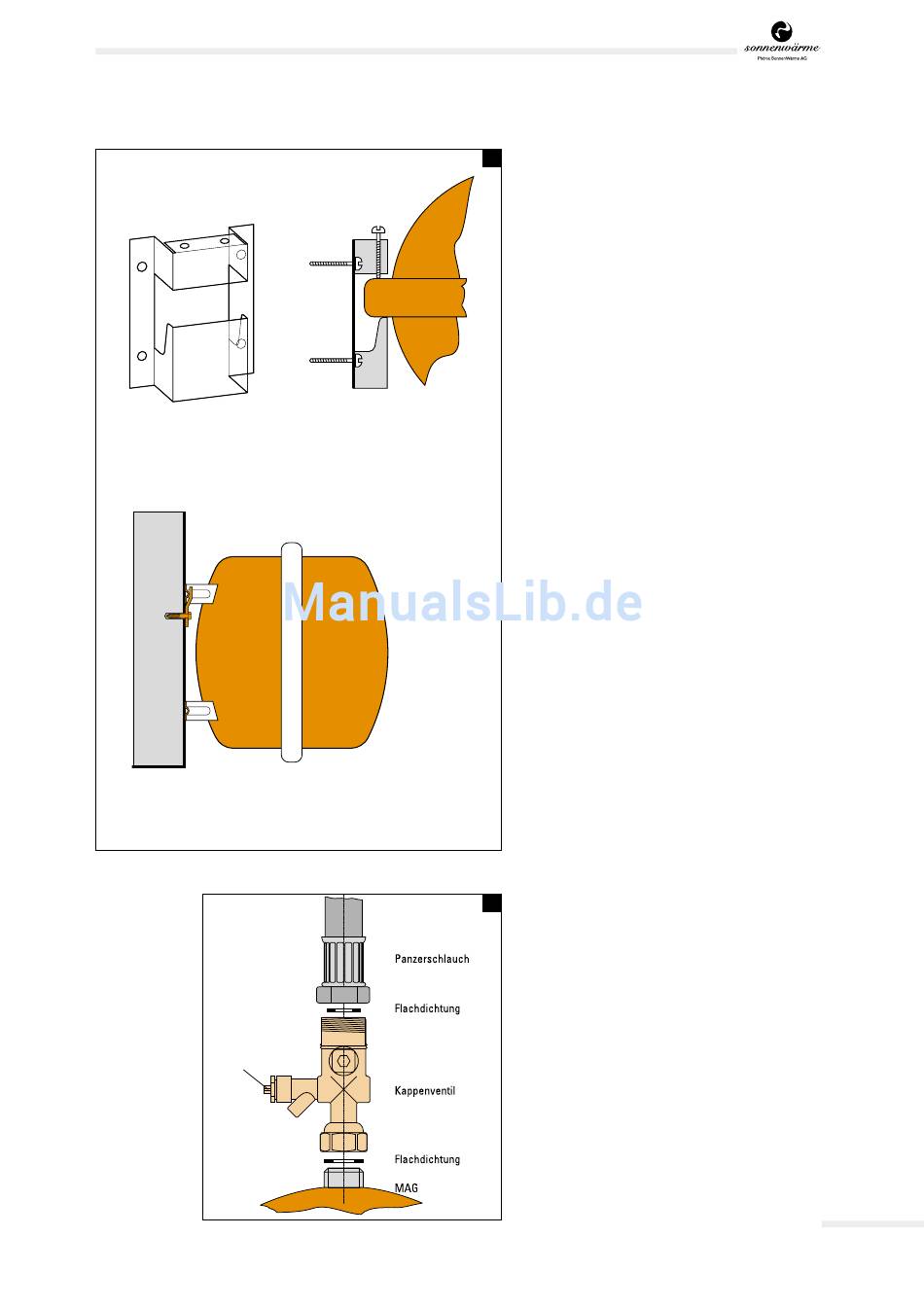

Nach Anschluß des Schlauches an der Station
10
kann die Position des MAG an der Wand
gewählt werden. Der Panzerschlauch sollte
hierbei stetig nach unten führen und nicht zu
straff zwischen Station und MAG sitzen. Nun ist
die Aufhängung für das MAG an der Wand zu
montieren. Die 18 Liter- und 25 Liter-Gefäße
werden mit Hilfe der im nebenstehenden Bild
oben dargestellten Wandhalterung befestigt.
Dazu sind zuerst die Löcher zu bohren und mit
Dübeln zu versehen, anschließend wird die Auf-
hängung festgeschraubt. Die Aufhängung ist so
zu montieren, daß die beiden Imbus-Befesti-
gungsschrauben von oben in die Nut des MAG
geschraubt werden können. Das MAG wird mit
der Nut in die Wandaufhängung eingehakt. Ein
fester Sitz wird durch Festziehen der beiden
senkrechten Schrauben in der Aufhängung
erreicht. Das 35 Liter-Gefäß ist mit drei Füßen
versehen und wird mit Hilfe einer Schnellmon-
tage-Verschraubung an einem dieser Füße an
der Wand eingehängt. Alternativ kann das
35 Liter-Gefäß auch auf den Boden gestellt
werden.
Der Panzerschlauch wird über das mitgelieferte
11
Kappenventil an das MAG angeschlossen.
ST-9
