Solarstation
T-Stück direkt am Speicher
T-Stück seitlich am Speicher
6.
Montage des Membranausdehnungsgefäßes (MAG)
ST-8
Kaltwasseranschluß
•
16
•
17

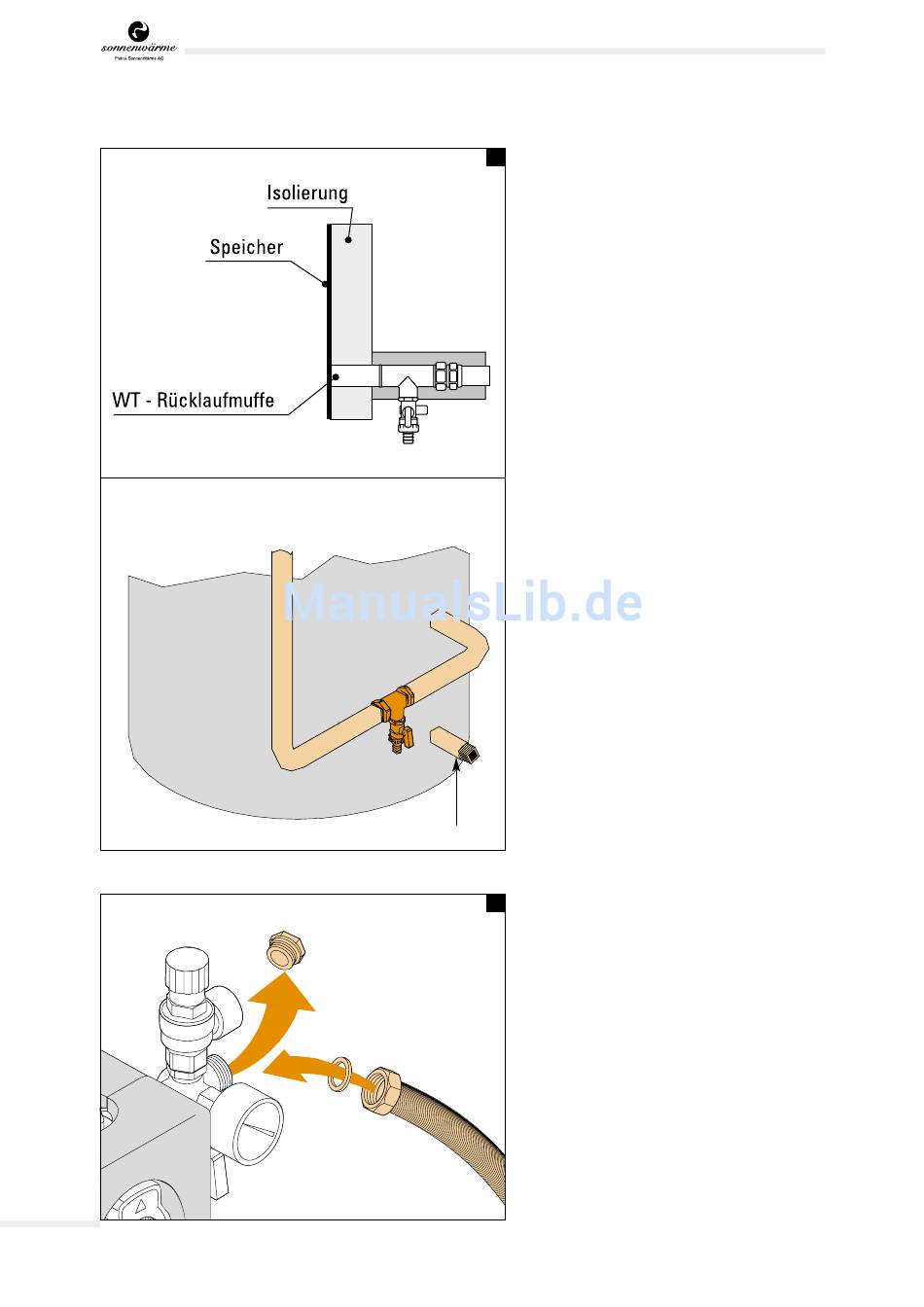

Der KFE-Hahn (Kugel-Füll-und-Entleer-Hahn)
8
mit dem vormontierten T-Stück muß an der tief-
sten Stelle des Solarkreises eingebaut werden,
um den Solarkreis bei Bedarf vollständig ent-
leeren zu können. Dies ist für gewöhnlich der
Rücklaufstrang des Solarwärmetauschers am
Speicher. Da das T-Stück für die Einbindung in
3
4 "
den Solarkreis mit
/
Innengewinde ausgestat-
tet ist, ist es möglich, das T-Stück direkt am
Außengewinde des solaren Speicherrücklaufes
zu montieren (muß eingehanft werden!). Sollte
dies z. B. aus Platzgründen nicht möglich sein,
kann das T-Stück über einen Bogen (nicht im
Lieferumfang) auch im 90°-Winkel vom Spei-
cherabgang weggeführt werden (untere
Darstellung in Bild 8). Die Anbindung des
KFE-Hahnes an die Verrohrung erfolgt mit Hilfe
des mitgelieferten Fittings wie bereits vorher-
gehend erläutert.
Entfernen Sie den Verschlußstopfen
9
Hilfe eines 22er Maulschlüssel aus dem Arma-
turenträger unterhalb des Sicherheitsventils
und schließen Sie den Panzerschlauch
des Ausdehnungsgefäßes an.
Da eventuell Solarflüssigkeit aus dem Sicher-
heitsventil austreten kann, muß unbedingt eine
Auffangvorrichtung vorgesehen werden.
•
mit
16
•
17
