Alternative Montagevarianten
•
5
•
9
Kollektormontage Aufdach

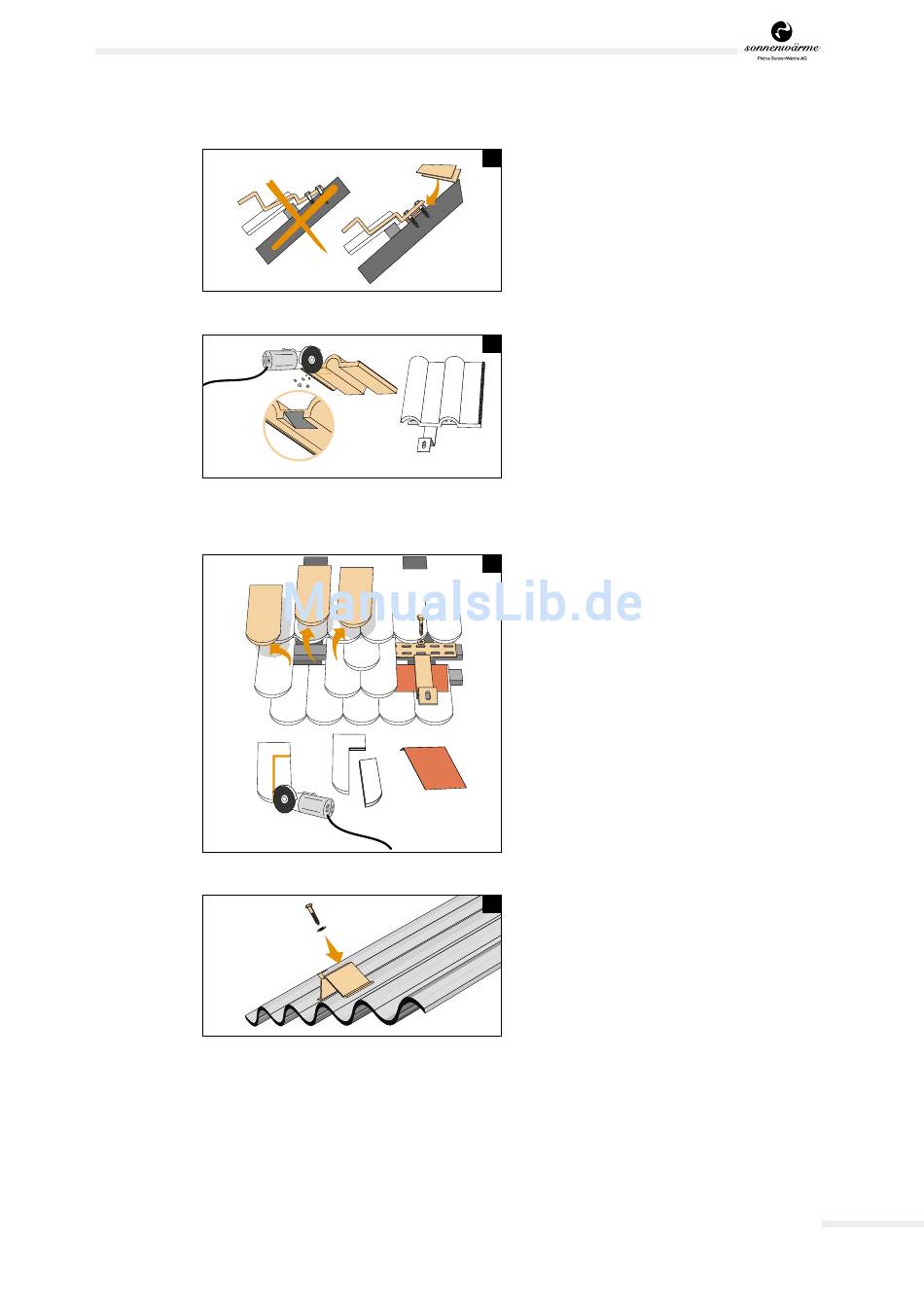

Beachten Sie, dass der Sparrenanker
4
•
a
auf den Dachziegeln aufliegt. Ansonsten besteht
die Gefahr, dass diese bei starkem Winddruck
beschädigt werden. Gegebenenfalls sollte der
Sparrenanker mit Ausgleichshölzern
füttert werden.
Die Dachziegel müssen im Bereich der Sparren-
5
ankerdurchführung an ihrer Unterseite mit Hilfe
eines Winkelschleifers mit Steinscheibe ausge-
spart werden. Anschließend den bearbeiteten
Ziegel wieder einsetzen.
•
7
Bei der Sparrenankermontage bei Biber-
6
schwanzeindeckung müssen mehrere Ziegel
pro Sparrenanker entfernt werden. Der Spar-
•
5
renanker wird auf der Dachlatte befestigt,
wobei zusätzlich ein Blech (nicht im Lieferum-
fang) unter den Anker gelegt werden muss.
•
7
Auch hier wieder die Hakendurchführung aus-
schneiden.
Auf Dächern mit Wellplatten Sparrenanker auf
7
den Wellenberg setzen und durch den Belag mit
dem Sparren verschrauben. Die Bohrung in der
Welldachplatte muß vor Eindringen von Feuch-
tigkeit abgedichtet werden.
Es ist außerdem darauf zu achten, daß der
Sparrenanker an seinen Auflagepunkten die
Wellplatte nicht eindrückt und somit Undichtig-
keit verursachen könnte. Gegebenenfalls ist die
Auflage des Sparrenankers auszugleichen.
•
nicht
7
•
unter-
a
