Kollektormontage Aufdach
•
6
•
2
•
6
•
16
•
17
•
C
•
E
•
4
K-22
1
2
!
3
•
D
4
•
F
•
4
5

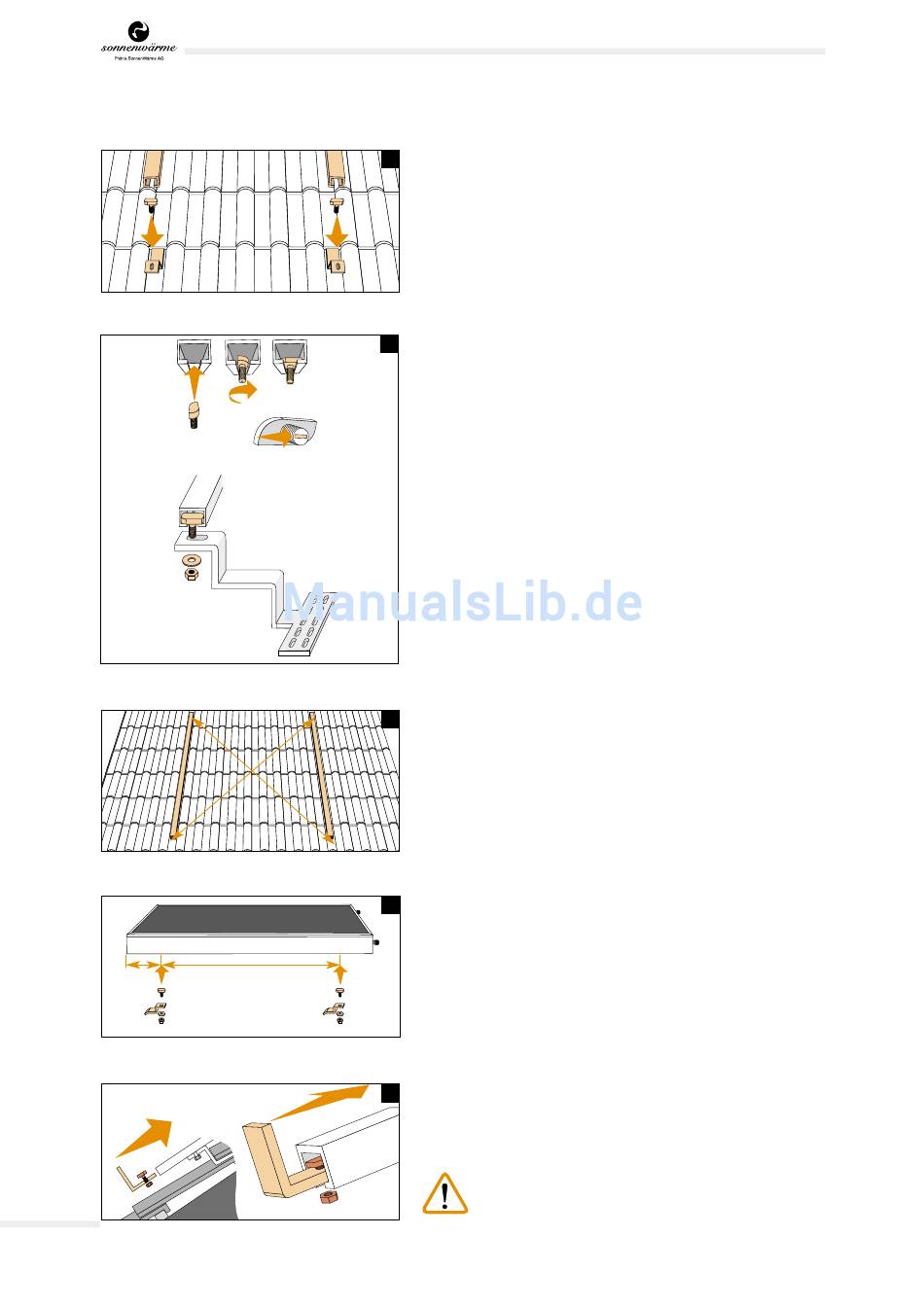

Das C-Profil mit Hammerkopfschrauben
auf die Sparrenanker montieren. Achtung: Im
Bereich der Sparrenanker können die Quickies
zur Kollektorbefestigung nicht in die Schiene
einrasten. Deshalb die Sparrenanker nie mittig
zwischen zwei Kollektoren montieren.
Einführen der Hammerkopfschraube in das C-
Profil und bis zum Anschlag drehen. Durch die
Kerbe am Gewindeende kann die korrekte Posi-
tion der Schraube überprüft werden.
Die Schienen sind parallel ausgerichtet, wenn
Maß C = D (z.B. mit Schnur vermessen).
Bei korrekter Ausrichtung können die Schienen
fest verschraubt werden.
•
Montage der Quickies
.
4
Beachten Sie die Maße (E) und (F). Das Maß (E)
sollte nicht größer als 50 cm sein, das Maß (F)
sollte 5 cm größer als der Abstand der Profil-
schienen sein. Dies erleichtert die spätere
Montage auf dem Dach.
Vor der Kollektormontage wird das L-Stoppprofil
•
in die untere Öffnung der C-Profile
10
gesteckt
und mit Hammerkopfschrauben befestigt.
Bitte beachten!!!
L-Stoppprofil fest verschrauben!
Ansonsten können sich die Kollektoren
verschieben.
•
