10 Schlingenhub, Nadelhöhe nachjustieren und Spulenkapsel-Anhaltestück
Regel

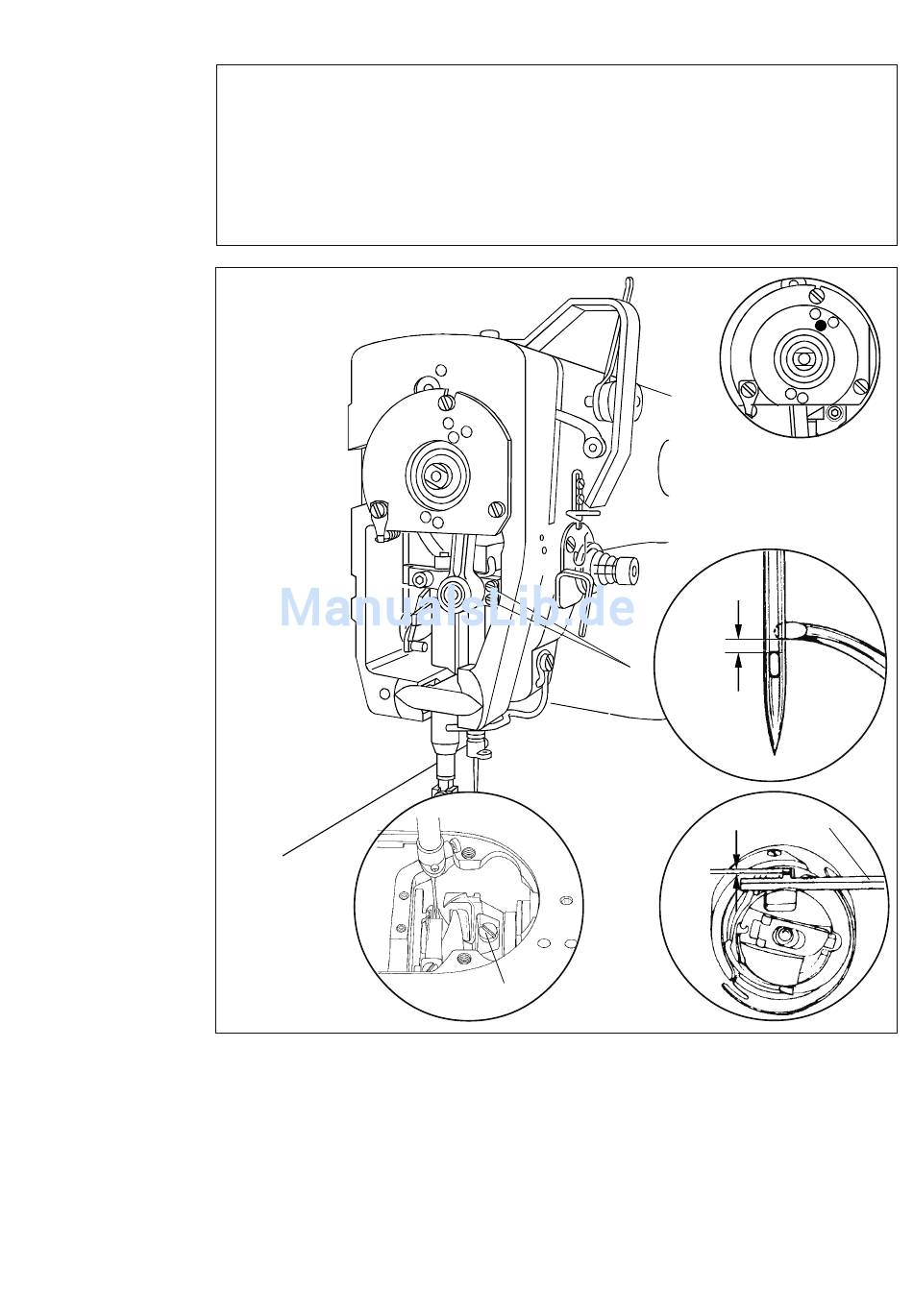

Bei Stichlängen-Einstellung "0" und in Nadelstangenposition 1,8 mm nach u.T. Nadelstange
(Absteckbohrung "4") soll
1. die Greiferspitze "Nadelmitte" und die Oberkante des Nadelöhrs 0,8 mm unter der
Greiferspitze stehen.
2. zwischen der Nase des Anhaltestückes 3 und dem Grund der Anhaltenut ein Abstand
von 0,5 mm bestehen.
● Greifer (Schrauben 1) - ohne ihn zu verschieben - und Nadelstange (Schrauben 2) - ohne sie
zu verdrehen - entsprechend der Regel 1 einstellen.
● Nase des Anhaltestücks 3 in die Nut des Spulenkapsel-Trägers stellen und entsprechend
Regel 2 verschieben und befestigen.
2
1
4
0,8 mm
3
0,5 mm
15
