Gebrauchsanleitung aufgelistete Zubehör. Bitte beachten Sie, dass dieses Produkt so zu entsorgen ist, dass es gemäß den nationalen Entsorgungsvorschriften für Elektroprodukte bzw. elektronische Produkte recycelt werden kann. Sollte Sie hierzu Fragen haben, wenden Sie sich bitte an Ihren PFAFF® Fachhändler.
Seite 3
Bevor Sie mit dem Nähen beginnen, nehmen Sie sich bitte etwas Zeit zum Durchlesen der Gebrauchsanleitung. Sie werden bald entdecken, wie Sie Ihre neue Nähmaschine optimal nutzen können. Dennoch kann Ihnen Ihr PFAFF® Fachhändler selbstverständlich jederzeit Hilfestellung geben. Mit Ihrer PFAFF® creative™ 4.0 können Sie eine ganz neue Welt des Nähens und Stickens entdecken.
Seite 6
Einige Stoffe enthalten große Mengen Farbstoffe, die Verfärbungen von anderen Stoffen aber auch von Ihrer Nähmaschine verursachen können. Diese Verfärbungen sind u.U. sehr schwer oder überhaupt nicht entfernbar. Fleece- und Jeansstoffe, besonders rote und blaue, enthalten oft sehr viel Farbstoff. Wenn Sie vermuten, dass ein Stoff oder ein fertiges Kleidungsstück große Mengen Farbstoff enthält, waschen Sie ihn/es, bevor Sie mit dem Nähen oder...
Teile des Stickaggregats (Typ BE16) 49. Entriegelungsknopf zum Abnehmen des Stickaggregats 50. Höheneinstellfüße 51. Stickaggregat-Anschlussbuchse 52. Stickrahmenanschluss 53. Stickarm Im Lieferumfang enthaltenes Zubehör Zubehör 54. Stylus 55. Garnrollennetz 56. Führungslineal 57. Filzscheibe 58. USB Embroidery Stick 59. Schraubendreher 60. Nahttrenner 61.
Seite 11
Nähfüße Normalnähfuß für IDT-SYSTEM (ist bei Lieferung der Nähmaschine eingesetzt) Nähfuß 0A Dieser Nähfuß wird vor allem für den Geradstich und den Zickzackstich mit einer Stichlänge von mehr als 1 mm verwendet. Zierstichfuß für IDT-SYSTEM Dieser Nähfuß ist speziell zum Nähen von Zierstichen Nähfuß...
Stichübersicht Nutzstiche Stich Stichnummer Bezeichnung Beschreibung Zum Zusammennähen und Absteppen. Sie haben 37 verschiedene Nadelpositionen zur Auswahl. 1.1.1 Geradstich Hinweis: Dieser Stich wird stärker vernäht als Stich Nr.2.1.1. Stretch-Dreifach- 1.1.2 Für extra haltbare Nähte. Absteppen. Geradstich 1.1.3 Geradstich rückwärts Zum dauerhaften Rückwärtsnähen mit starkem Vernähstich. Einzelstich zum Heften.
Seite 13
Geschlossener 1.2.2 Zum Zusammennähen und gleichzeitigen Versäubern. Overlockstich Geschlossener 1.2.3 Zum Zusammennähen und gleichzeitigen Versäubern mit verstärkter Kante. Overlockstich Elastischer 1.2.4 Zum Zusammennähen und gleichzeitigen Versäubern elastischer Stoffe. Versäuberungsstich Standard- Zum Zusammennähen und gleichzeitigen Versäubern elastischer Stoffe mit 1.2.5 Versäuberungsstich verstärkter Kante.
Seite 14
1.3.8 Rundknop och Knop och für leichte Kleidungsstücke und Jacken. 1.3.9 Zierknop och mit Fliege Zierknop och. 1.3.10 Elastikknop och Knop ochstich für elastische Stoffe. 1.3.11 Kreuzstichknop och Zierknop och. 1.3.12 Zierknop och Zierknop och. Professionelles 1.3.13 Professionelles Schneiderknop och für Jacken und Hosen. Augenknop och Dekoratives 1.3.14...
Auspacken Stellen Sie den Karton auf eine stabile, ebene Unterlage. Heben Sie die Nähmaschine aus dem Karton, entfernen Sie die äußere Verpackung und heben Sie den Koffer ab. Entfernen Sie das übrige Verpackungsmaterial und die Kunststofffolie. Nehmen Sie das Zubehörfach ab und entfernen Sie das innen liegende Styropor.
Nach dem Nähen verstauen Schalten Sie den Hauptschalter (3) aus. Ziehen Sie zuerst den Netzstecker und dann den Nähmaschinenstecker (2). Ziehen Sie das Fußanlasserkabel von der Nähmaschine ab (1). Das Fußanlasserkabel aufrollen und in der Aussparung in der Unterseite des Fußanlassers verstauen. Bewahren Sie alles Zubehör im Zubehörfach auf.
Garnrollenstifte Die Nähmaschine hat zwei Garnrollenstifte, einen Hauptgarnrollenstift und einen schwenkbaren Garnrollenstift. Die Garnrollenstifte sind für alle Garnarten geeignet. Der Hauptgarnrollenstift ist verstellbar und kann waagerecht (der Faden läuft von der fest sitzenden Garnrolle ab) sowie senkrecht (die Garnrolle dreht sich) verwendet werden.
Die Garnrolle auf den Garnrollenstift setzen und eine passende Garnrollenführungsscheibe aufsetzen. Fädeln Sie das Garn in die Fadenführung creative 4.0 indem Sie es von vorne nach hinten ziehen (A). Achten Sie darauf, dass der Faden einrastet. Ziehen Sie den Faden anschließend unter die Unterfadenführung (B) an der...
Seite 24
Stellung be nden. Die Garnrolle auf den Garnrollenstift setzen und eine passende Garnrollenführungsscheibe aufsetzen. Heben Sie den schwenkbaren creative 4.0 Garnrollenstift an. Eine große Garnrollenführungsscheibe aufschieben und eine Filzscheibe unter die Garnrolle legen. Zweiten Faden auf den Stift bringen Fädeln Sie die Garne in die Fadenführung...
Spulen aus der waagerechten Position Eine leere Spule auf die Spulenspindel setzen (Logo zeigt nach oben). Verwenden Sie ausschließlich Original-Spulen von PFAFF®, die für dieses Modell zugelassen sind. Setzen Sie die Garnrolle auf den Garnrollenstift in waagerechter Position. Schieben Sie die Garnrollenführungsscheibe fest auf die...
Spulen während des Stickens oder Nähens Heben Sie den schwenkbaren Garnrollenstift an. Setzen Sie eine geeignete Garnrollenführungs- scheibe, eine Filzscheibe und die Garnrolle auf den Garnrollenstift. Führen Sie den Oberfaden (blau) in die Fadenfüh- rung (A) und unter die Fadenführung zum Spulen (B).

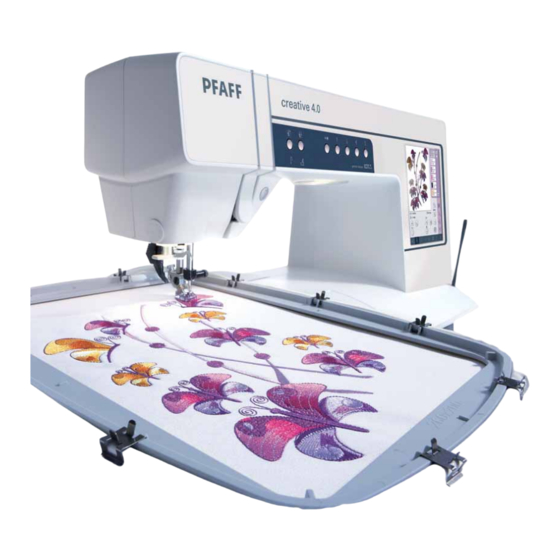

IDT-SYSTEM Die Näh- und Stickmaschine PFAFF® creative™ 4.0 hat für jede Stoffart genau die richtige Lösung: das sogenannte IDT-SYSTEM. Wie bei Industrienähmaschinen wird dabei der Stoff von oben und unten gleichzeitig transportiert. Dies sorgt für eine absolut exakte Stoffführung. Bei feinen Stoffen wie Seide oder Viskose verhindert der doppelte Stofftransport ein Kräuseln der Naht.
Nadeln Die Qualität der Nadeln spielt eine entscheidende Rolle für das Ergebnis Ihrer Näharbeit. Verwenden Sie ausschließlich Qualitätsnadeln. Wir empfehlen Nadeln des Systems 130/705H. Das Nadelpaket, das Ihrer Nähmaschine beiliegt, enthält Nadeln der meistverwendeten Stärken. Universalnadel (A) Universalnadeln haben eine leicht abgerundete Spitze und sind in verschiedenen Größen erhältlich.
Nähfuß auswechseln Nähfuß entfernen Drücken Sie den Nähfuß nach unten, bis er sich vom Nähfußhalter löst. Nähfuß einsetzen Richten Sie die Stifte am Nähfuß mit der Aussparung unter dem Nähfußhalter aus. Drücken Sie den Nähfuß nach oben, bis er einrastet. Sie können den Nähfußhalter auch mit den entsprechenden Nähfußtasten heben oder senken.
USB Embroidery Stick, einem optionalen CD- Laufwerk, einem optionalen USB-Hub oder einer optionalen Maus verbunden werden. Hinweis: Wenden Sie sich bezüglich Informationen über USB-Geräte für Ihre Nähmaschine an Ihren PFAFF® Fachhändler. USB Embroidery Stick Im Lieferumfang Ihrer Nähmaschine ist ein USB Embroidery Stick enthalten.
Windows® 7/Vista – im Machine Manager von 5D™ Con gure die Klicken Sie im Hauptmenü Ihrer CD auf die für PFAFF® creative™ 4.0 hinzu. Fahren Sie mit dem Ihre Version von Windows® 7/Vista passende Installieren der Hardware-Treiber fort (Schritt 6).
„Nein, diesmal nicht“ und klicken Sie dann auf Aktualisierungshinweise „Weiter“. Wählen Sie „Software automatisch • Suchen Sie auf der Website von PFAFF®, www. installieren“ und klicken Sie dann auf „Weiter“. pfaff.com, nach zur Verfügung stehenden Es erscheint eine Warnung, dass die Treiber Updates.
Tasten und Symbole Start/Stopp (F) Die Nähmaschine kann durch Betätigen der Taste Rückwärtsnähtaste (A) ohne den Fußanlasser gestartet oder angehalten Drücken Sie zum Dauerrückwärtsnähen die Taste werden. Betätigen Sie die Taste einmal, um den einmal vor Nähbeginn. Die Rückwärtsnähanzeige Nähvorgang zu starten, und noch einmal, um ihn (B) leuchtet und die Nähmaschine näht so lange zu beenden.
Seite 34
Musteranfang (I) Wenn Sie mitten im Muster angehalten haben, drücken Sie auf „Musteranfang“, um wieder am Anfang des Musters zu beginnen, ohne eventuelle speziell vorgenommene Einstellungen zurücksetzen zu müssen. Wenn Sie die Taste „Musteranfang“ während des Nähens drücken, wird das Muster fertiggestellt und die Nähmaschine stoppt schließlich.
PFAFF® HD-Bildschirm Ihre Nähmaschine ist mit einem PFAFF® HD- Bildschirm ausgestattet. Diese Technologie gewährleistet eine hervorragende Au ösung und Farbqualität. Der Bildschirm kann sehr leicht bedient werden – berühren Sie ihn einfach mit dem Stylus oder der Fingerspitze, um die Funktionen auszuwählen. Die Taskleiste an der Unterkante des Bildschirms enthält die...
Taskleiste verwenden Wechseln Sie mit dem Umschaltsymbol (1) zwischen Nähmodus und Stickmodus. Das Symbol für den aktiven Modus ist hervorgehoben und vergrößert. Zum Aktivieren einer Funktion tippen Sie auf das jeweilige Symbol auf der Taskleiste. Wenn eine Funktion aktiviert ist, wird das Symbol markiert und Sie können Ihre Einstellungen vornehmen.
Auswahlmenü Im Auswahlmenü be ndet sich unten eine Auswahlleiste mit Symbolen für Stiche, Schriftarten, Motive sowie Dateien & Ordner. Lesen Sie mehr über „Dateien & Ordner“ in Kapitel 10. Wählen Sie eines der Symbole in der Auswahlleiste, um auf die Menüs zuzugreifen. Bei Auswahl eines Stichs, einer Schriftart oder eines Motivs schließt sich das Auswahlmenü...
Schriftart auswählen Stichschriftarten werden mit grauem, Stickschriftarten mit rosa Hintergrund angezeigt. Sie wählen die Schriftart durch einfaches Antippen aus. Verwenden Sie die Bildlau eiste, um durch die Schriftarten zu blättern. Wenn eine Stickschriftart ausgewählt ist, öffnet sich der Texteditor – Sticken automatisch. Sie können verschiedene Größen für jede Schriftart auswählen.
Texteditor – Sticken Damit können Sie Stickschrifttext erstellen oder anpassen. Zum Öffnen wählen Sie eine Stickschriftart im Auswahlmenü. Sie können in „Stickerei bearbeiten“ auch einen bereits vorhandenen Text auswählen und dann auf der Taskleiste „Musterfolge/Texteditor – Sticken“ antippen. Stickvorgang Um Ihr Motiv zu sticken, wechseln Sie von „Stickerei bearbeiten“...
Musterfolge Mit „Musterfolge“ können Sie mehrere Stiche kombinieren und anpassen. Sie können integrierte Stiche verwenden, Stiche von externen Geräten laden oder selbst erstellte Stiche benutzen. Sie können Vernäh-, Stopp- und Fadenschneideaktionen in Ihre Musterfolge programmieren. Stitch Creator Mit „Stitch Creator“ können Sie Ihre eigenen 9-mm-Stiche erstellen oder integrierte Stiche bearbeiten.
Menü „Einstellungen“ Im Menü „Einstellungen“ können Sie automatische Einstellungen überschreiben und manuelle Anpassungen an den Nähmaschinen- (A), Audio- (B) und Beleuchtungseinstellungen (C) vornehmen. Tippen Sie auf die Symbole, um eine Funktion zu aktivieren oder eine Liste mit Wahlmöglichkeiten zu öffnen. Diese Einstellungen bleiben auch nach dem Ausschalten der Nähmaschine gespeichert.
Seite 43
AutoSpeichern“ dauert das Umschalten von „Stickerei bearbeiten“ zum Stickvorgang eventuell länger. Möglicherweise müssen Sie Ihre Maschine häu ger defragmentieren. Sprungstiche schneiden Ihre Maschine ist mit einer automatischen Funktion zum Abschneiden von Sprungstichen ausgestattet. Hierdurch sparen Sie Zeit beim Versäubern. Ist „Sprungstiche schneiden“...
Seite 44
Hinweis: Vergewissern Sie sich, dass das IDT-SYSTEM deaktiviert ist. Die offenen Freihandfüße sind Zubehör und können bei Ihrem Pfaff Fachhändler erworben werden. Sie dürfen nicht verwendet werden, wenn „Sensormatic-Freihand“ aktiviert ist, da die Nadel die Nähfüße beschädigen kann. Die offenen Freihandfüße oder ein beliebiger Sprung- Popup zum Einstellen Freihandfuß...
Audioeinstellungen (B) Sie können die Audioeinstellungen Ihrer Nähmaschine an verschiedene Situationen anpassen. Wählen Sie zuerst aus der Liste (G) aus, welches Soundereignis Sie ändern möchten. Dann wählen Sie durch Antippen den gewünschten Sound (H). Sie können den Sound hören, wenn Sie die Sound-Taste antippen.
Kalibrierung des Bildschirms erforderlich sein, um ihn an Ihre Berührung anzupassen. Tippen Sie auf das Symbol „Kalibrieren“, um ein spezielles Fenster für die Kalibrierung des PFAFF® HD-Bildschirms zu öffnen. Zur Kalibrierung folgen Sie den Anweisungen auf dem Bildschirm. Bildschirm sperren Bei Bedarf können Sie den Bildschirm während des...
Infomenü Wenn Sie das Symbol „Infomenü“ auf der Taskleiste antippen, können Sie aus zwei Optionen wählen: Persönliche Info (A) und Notizen (B). Persönliche Info (A) Die „Persönliche Info“ enthält den Namen des Eigentümers sowie Software-Information und Seriennummer der Nähmaschine. Notizen (B) Mit Ihrer Nähmaschine können Sie Text- und HTML-Dateien öffnen und anzeigen.
Nähmodus Im Nähmodus können Sie Stiche auswählen, anpassen und nähen. Sie können auch mithilfe von „Stich Creator“ und „Musterfolge“ Ihre eigenen Stiche und Musterfolgen erstellen. Ihr gewählter Stich wird in voller Größe im Stichbereich angezeigt. Die Empfehlungen und Nähmaschineneinstellungen werden oben angezeigt.
Stich wählen Um einen Stich auszuwählen, tippen Sie auf den jeweiligen Stich im Stichauswahlbereich (3). Sie können mithilfe der Bildlau eiste rechts durch die Stichliste blättern. Die Nummer der jeweiligen Unterkategorie wird unter der Bildlau eiste (4) angezeigt. Sie können auch einen Stich aus dem Auswahl- menü...
Optionsleiste Speicheroptionen (15) Wählen Sie den Speicher für Ihren Stich, öffnen Sie dazu die verschiedenen Optionen unter 15a 15b 15c „Speichern“ (15). Speichern als persönlichen Standardstich (15a) Wählen Sie Ihren Stich und tippen Sie dann auf dieses Symbol (15a), um Ihren Standardstich zu bestätigen.
Speichern unter Persönliche Dateien (15c) Um einen Stich in „Persönliche Dateien“ zu speichern, tippen Sie auf das Symbol „Speicheroptionen“ (15) und wählen „Speichern unter Persönliche Dateien“ (15c). Es öffnet sich ein neues Fenster, in dem Sie wählen können, wo Sie Ihren Stich speichern möchten. Wählen Sie zum Speichern entweder einen Ordner in „Persönliche Dateien“...
Geschwindigkeitsregelung (17) Mit dieser Funktion können Sie einfach die maximale Nähgeschwindigkeit reduzieren. Tippen Sie auf das Symbol „Geschwindigkeitsregelung“, um die Gesch- windigkeit zu reduzieren. Um wieder zur normalen Geschwindigkeit zurückzukehren, deaktivieren Sie das Symbol. Sie können die eingestellte Geschwindigkeitsgrenze verändern. Halten Sie das Symbol „Geschwindigkeit- sregelung“...
Seite 55
Einzelmuster-Programm (B) Aktivieren Sie das Einzelmuster-Programm durch Antippen des Symbols (B). Bei Auswahl des Einzelmuster-Programms bestimmen Sie, wie viele Wiederholungen des Stichs Sie nähen möchten. Stellen Sie die Anzahl der Wiederholungen mithilfe der Symbole rechts ein (E). Die Anzahl der Wiederholungen wird zwischen den Symbolen + und –...
Balance (19) Beim Nähen von Spezialmaterialien oder bei Spezialtechniken kann es erforderlich sein, die Balance einzustellen. Nähen Sie zunächst einen Stich auf einem Stoffrest. Tippen Sie auf das Symbol „Balance“ in der Optionsleiste, um das entsprechende Fenster zu öffnen. Gleichen Sie den Stich mithilfe der Symbole + und –...
Seite 57
Stichpositionierung (21) Bei Geradstichen wird anstelle des Stichbreitensymbols das Stichpositionssymbol (21) angezeigt. Verwenden Sie das +, um die Nadel nach rechts zu bewegen, und - um sie nach links zu bewegen. Bei Ihrer Nähmaschine können Sie für Geradstiche unter 37 Nadelpositionen wählen. Die Nadelposition lässt sich für alle Stiche ändern.
Seite 58
Oberfadenspannung (14) Tippen Sie auf +, um die Spannung zu erhöhen, oder auf –, um sie zu verringern. Für optimales Aussehen und gute Haltbarkeit des Stichs müssen Sie sicherstellen, dass die Oberfadenspannung korrekt eingestellt ist, d. h., dass sich die Fäden gleichmäßig in der Mitte der beiden Stof agen treffen.
Seite 59
Knopfstich wiederholen (23) Wenn Sie einen Knopf annähen, tippen Sie auf +, wenn Sie die Anzahl der Stichwiederholungen erhöhen möchten, und auf –, um sie zu reduzieren. Folgenstartposition (9) Im Nähmodus kann an einer beliebigen Stelle in der Musterfolge mit dem Nähen begonnen werden. Mit den Pfeilen (9) bewegen Sie sich durch die Musterfolge.
Nähtechniken Bei diesen Techniken kann die Verwendung von Spezialnähfüßen und Zubehör erforderlich sein. 3Step-Zickzackstich Der Stich Nr. 1.1.9 kann zum Versäubern von Schnittkanten verwendet werden. Stellen Sie sicher, dass die Nadel in die linke Seite des Stoffes einsticht und die rechte Seite der Kante versäubert. Stich Nr.
Seite 61
Knop och-Sensormatic Wenn Sie ein Knop och mit dem Sensormatic- Knop ochfuß nähen, stellen Sie die Schlitzlänge (22) so ein, dass sie etwas größer als die Knopfgröße ist. Sie können den Knopf mit dem Lineal am Klappdeckel messen. Stellen Sie die Schlitzlänge ein und achten Sie darauf, dass der rote Pfeil an der Markierung am Nähfuß...
(23). Beginnen Sie mit dem Nähen. Die Nähmaschine näht das Programm für Sie. Hinweis: Verwenden Sie das Mehrzweckwerkzeug, um einen Stiel für Ihren Knopf zu erstellen. Sie können auch den Knopfannähfuß verwenden, der als optionales Zubehör bei Ihrem PFAFF® Fachhändler erhältlich ist. 4:14...
Säume auf dickem Stoff nähen Wenn Sie über Nähte aus besonders dickem Stoff oder Jeansstoff nähen, kann der Fuß kippen, wenn die Nähmaschine über dicke Nähte „klettert“. Benutzen Sie das Mehrzweckwerkzeug, um die Höhe des Nähfußes beim Nähen ausgleichen zu können.
Elastischer Blindstich Ein elastischer Blindsaum eignet sich besonders für dehnbare Stoffe, da dieser Zickzackstich ein Dehnen der Naht ermöglicht. Der Saum wird in einem Arbeitsschritt versäubert und hochgenäht. Bei den meisten Strickstoffen ist es nicht erforderlich, die Schnittkante im Vorfeld zu versäubern. Reißverschlüsse einnähen Es gibt verschiedene Möglichkeiten Reißverschlüsse einzunähen.
„Persönliches Menü“ gespeichert ist Das Stichformat wird nicht unterstützt Es lassen sich nur solche 9-mm-Stiche laden, die für PFAFF® Nähmaschinen erstellt wurden. Stellen Sie beim Abspeichern der Stiche mit der 5D™ Software sicher, dass Sie Ihr Maschinenmodell als Zielmaschine angeben.
Musterfolge In „Musterfolge“ können Sie eine Musterfolge mit Stichen erstellen und anpassen. Kombinieren Sie verschiedene 9-mm-Stiche und Stichschriftarten von der Maschine oder einem externen Gerät. In „Stitch Creator“ erstellte Stiche können ebenfalls in eine Musterfolge eingefügt werden. Sie können Musterfolgen mit einer Länge von bis zu etwa 500 mm erstellen. Die Länge der jeweiligen Folge wird in der linken oberen Ecke angezeigt (1).
Musterfolge erstellen Die aktive Position wird durch einen Cursor gekennzeichnet, der ausgewählte Stich oder Buchstabe ist rot markiert. Eingefügte Stiche werden an der Cursorposition platziert. Nur der ausgewählte Stich kann angepasst werden. Bewegen Sie den Cursor mithilfe der Pfeile (9) durch die Musterfolge.
Optionsleiste Speicheroptionen (14) Sie können Ihre Musterfolge in „Persönliches Menü“ (14a) oder „Persönliche Dateien“ (14b) speichern. 15a 15b Folgenbefehle (15) Sie können die Befehle Vernähen, Stopp und Fadenschneiden in die Musterfolge einfügen. Diese Befehle werden in der Musterfolge enthalten sein und stets ausgeführt werden, wenn die Folge genäht wird.
Horizontalvorschau (16) Um Ihre Musterfolge waagerecht anzusehen, tippen Sie auf das Symbol „Vorschau“. Ihre Musterfolge erscheint in einem Popup. Wenn sie zu lang für das Fenster ist, können Sie „Alles anzeigen“ (A), um die gesamte Musterfolge anzusehen. Sie können auch mit den Pfeilen (B) durch die Musterfolge blättern.
Wichtige „Musterfolge“-Informationen „Musterfolge“ kann im Nähmodus und im Stickmodus verwendet werden. Eine Musterfolge, die bei aktivem Stickmodus erstellt wurde, wird beim Speichern zu einem Stickmotiv und kann nicht als Stich im Nähmodus genäht werden. Musterfolge speichern und dann „Musterfolge“ wieder geöffnet, bleibt Ihre Musterfolge unverändert.
Stitch Creator In „Stitch Creator“ können Sie ganz neue Stiche erstellen und jeden einzelnen Stichpunkt anpassen. Gestalten Sie Ihre persönlichen Stiche. Die Stiche können direkt auf dem Bildschirm hinzugefügt, gelöscht, verschoben und kombiniert werden. Erstellen Sie entweder einen Stich mit individuell gestalteten Stichen, oder verwenden Sie bereits vorhandene Stiche oder Buchstaben.
Seite 75
De nition eines Stichpunkts Ein Stichpunkt bezeichnet den Punkt, an dem die Nadel in den Stoff einsticht. Stiche werden durch Stichpunkte verbunden. Ein markierter Stichpunkt wird durch ein ausgefülltes Quadrat angezeigt, ein ausgewählter Stichpunkt durch ein umrandetes Quadrat. Ausgewählten Stichpunkt löschen (4) Wenn Sie einen einzelnen Stichpunkt löschen möchten, wählen Sie den Stichpunkt aus und tippen auf das Symbol „Löschen.
Seite 76
Ansicht (10) Werden die Symbole „Ansicht“ verwendet, ist der Fokus auf dem markierten Stichpunkt. Der Abstand zwischen den Gitternetzlinien entspricht 1 mm auf dem Stoff. Wenn Sie den Stichbereich vergrößern, erscheinen feinere Gitternetzlinien. Der Abstand zwischen diesen Linien entspricht 0,5 mm auf dem Stoff. Beim Verkleinern sind nur die Kantenlinien des Stichbereichs sichtbar.
Berührungsfunktionen Sie können Einstellungen direkt auf dem Bildschirm vornehmen, indem Sie mit Ihrem Stylus im Stick- oder Stichbereich tippen und ziehen. Je nach aktivierter Berührungsfunktion können Sie Verschieben und Ausschnitte vergrößern. Außerdem können Sie die Pfeile im Rädchen verwenden, um kleinere Anpassungen vorzunehmen.
Wichtige „Stitch Creator“-Informationen „Stitch Creator“ kann im Nähmodus und im Stickmodus verwendet werden. Ein Stich, der bei aktivem Stickmodus erstellt wurde, wird beim Speichern zu einem Stickmotiv und kann nicht als Bei aktivem Stickmodus wird Ihr Stich als Motiv Stich im Nähmodus genäht werden. in „Stickerei bearbeiten“...
Stickaggregats Höheneinstellfüße Stickaggregat-Anschlussbuchse D Stickrahmenanschluss Stickarm Hinweis: Ein größeres Stickaggregat mit einer Stick äche von 360 x 350 mm ist bei Ihrem PFAFF® Fachhändler erhältlich. Integrierte Motive Der Speicher Ihrer Maschine enthält bereits ca. 100 verschiedene Motive. Stickrahmen – Übersicht Stickrahmenstecker G Äußerer Stickrahmen...
creative™ 4.0 Embroidery Collection Blättern Sie durch die creative™ 4.0 Embroidery Collection für Motive und Schriftarten. Motivnummer, Stichanzahl (Anzahl der Stiche im Motiv) und Motivgröße werden neben den einzelnen Motiven angezeigt. Die vorgeschlagenen Garnfarben für jede Farbnummer werden angezeigt. Stickaggregat anbringen Hinter dem Freiarm be ndet sich eine verdeckte Anschlussbuchse, siehe Abbildung.
Schnellverschluss dann wieder schließen. Wenn Sie die Stoffart wechseln möchten, müssen Sie eventuell über die Befestigungsschraube den Druck anpassen. Schließen Sie den Schnellverschluss niemals mit Gewalt. creative 4.0 Stickrahmen aufschieben Schieben Sie den Stickrahmen von vorne nach hinten auf das Stickaggregat, bis er einrastet.
Erste Schritte beim Sticken creative 4.0 Nachdem Sie Stickaggregat und Stickfuß angebracht haben, setzen Sie eine Spule mit einem dünnen Unterfaden ein. Hinweis: Vergewissern Sie sich, dass das IDT- SYSTEM deaktiviert ist. Spannen Sie ein Stück Stoff ein und schieben Sie den Stickrahmen auf.
Seite 84
Schaffen Sie Platz für die Bewegungen von Stickarm und Stickrahmen. Halten Sie den Oberfaden und betätigen Sie die Taste „Start/Stopp“ (D) oder den Fußanlasser. Die Nähmaschine beginnt mit dem Sticken. Nach einigen Stichen stoppt die Nähmaschine, und ein Popup fordert Sie auf, den Faden abzuschneiden.
Stickerei bearbeiten In „Stickerei bearbeiten“ können Sie Motive anpassen, kombinieren, speichern, löschen und wiederherstellen. Sie brauchen nicht das Stickaggregat anzuschließen, wenn Sie Ihre Motive bearbeiten möchten. Die geladenen Motive werden im Stickbereich (1) angezeigt. Stickerei bearbeiten – Übersicht Stickbereich Ansicht Umschalter „Rahmen anzeigen/Alles anzeigen“...
Schriftart laden Text kann sowohl mit Stickschriftarten als auch Stichschriftarten erstellt werden. Laden Sie eine Schriftart, indem Sie sie aus der Auswahlleiste aussuchen (B) und auf dem Bildschirm antippen. Stickschriftarten sind rosa unterlegt. Die Schriftart wird in den Texteditor – Sticken geladen. Stichschriftarten sind grau unterlegt.
Motiv(e) auswählen Wenn Sie Motive in „Stickerei bearbeiten“ laden, wird standardmäßig das zuletzt geladene Motiv ausgewählt. Ein anderes Motiv kann auf zwei Arten ausgewählt werden. Entweder berühren Sie es auf dem Bildschirm, oder Sie bewegen sich mithilfe der Pfeile durch die Motive (5). Das ausgewählte Motiv wird rot umrandet.
Anpassen Löschen (8) Wird das Symbol „Löschen“ angetippt, werden die ausgewählten Motive aus dem Stickbereich gelöscht. Wird mehr als ein Motiv ausgewählt, bittet Sie ein Popup Fenster um die Bestätigung des Löschvorgangs. Halten Sie das Symbol „Löschen“ gedrückt, um alles zu löschen. Es erscheint ein Popup zur Bestätigung.
Berührungsfunktionen Sie können Einstellungen direkt auf dem Bildschirm vornehmen, indem Sie mit Ihrem Stylus im Stickbereich tippen und ziehen. Je nach aktivierter Berührungsfunktion können Sie Verschieben, Drehen, Skalieren und Ausschnitte vergrößern. Außerdem können Sie die Pfeile im Rädchen (17) verwenden, um kleinere Anpassungen vorzunehmen.
Optionsleiste Motiv speichern (19) Tippen Sie auf das Symbol „Motiv speichern“ (19), um das zu bearbeitende Motiv zu speichern. Ein neues Fenster öffnet sich, in dem Sie wählen können, ob Sie Ihr Motiv in „Persönliche Dateien“ (A) oder „Persönliche Motive“ (B) speichern möchten, um schnell darauf zugreifen zu können.
Weitere Optionen (20) Gitternetz (A) Tippen Sie auf das Symbol „Gitternetz“ (A), um das Gitternetz im Stickbereich zu aktivieren/ deaktivieren. Das Gitternetz wird als Hilfestellung beim Kombinieren oder Positionieren von Motiven verwendet. Der Abstand zwischen den Gitternetzlinien entspricht 20 mm auf dem Stoff. Wenn Sie den Stickbereich vergrößern, reduziert sich der Abstand zwischen diesen Linien auf 10 mm und 5 mm, angezeigt durch feinere Linien.
Um die richtige Stickrahmengröße auszuwählen, tippen Sie auf das Symbol „Rahmenauswahl“ (21). Es öffnet sich ein Popup mit den Wahlmöglichkeiten, einschließlich der Stickrahmen, die Sie bei Ihrem PFAFF® Fachhändler erwerben können. Nachdem Sie die Stickrahmengröße ausgewählt haben, schließt sich das Popup automatisch.
Sticheditor – Sticken (23) Im „Sticheditor – Sticken“ können Musterfolgen und Stiche angepasst werden. Sie können auch Ihre selbst erstellten Musterfolgen oder Stiche, geladen in „Stickerei bearbeiten“, anpassen (siehe Kapitel 5 und 6). Hinweis: Wird ein Stich oder eine Musterfolge in „Stickerei bearbeiten“...
Seite 95
Sticheditor – Sticken, Beispiel Aktivieren Sie „Stickerei bearbeiten“. Um eine Musterfolge zu erstellen, öffnen Sie „Musterfolge“ durch Antippen des entsprechenden Symbols in der Taskleiste (F). Wählen Sie Stichnummer 4.4.7, dann 4.3.13, 4.2.2 und 4.3.13. Spiegeln Sie den zuletzt eingefügten Stich längs. Fügen Sie die Stiche 4.3.17, 4.3.13, 4.2.2 und 4.3.13 ein.
Texteditor – Sticken „Texteditor – Sticken“ aktivieren „Texteditor – Sticken“ öffnet sich automatisch, wenn Sie eine Stickschriftart im Auswahlmenü wählen. Sie können „Texteditor – Sticken“ auch aktivieren, indem Sie einen vorhandenen Text bereits in „Stickerei bearbeiten“ anpassen. Wählen Sie den Text aus und tippen Sie auf das Symbol „Musterfolge“...
Seite 97
Schriftart ändern Sie können Schriftart und Größe des Texts ändern, indem Sie das Symbol „Schriftart ändern“ (E) antippen. Das Popup „Schriftart ändern“ zeigt alle verfügbaren Stickschriftarten an. Sie können verschiedene Größen für jede Schriftart auswählen. Bei einem Schriftartwechsel verändern sich alle eingefügten Buchstaben im Bearbeitungsfenster.
Seite 98
Pop-up-Meldungen bei „Stickerei bearbeiten“ Sollen die ausgewählten Motive gelöscht werden? Ihre Nähmaschine wird Sie stets um eine Bestätigung bitten, wenn Sie mehr als ein Motiv zum Löschen ausgewählt haben. Sollen alle Motive gelöscht werden? Ihre Nähmaschine wird Sie stets um eine Bestätigung bitten, wenn Sie das Symbol „Löschen“...
Seite 99
Eventuell ist zum Abspeichern des aktuellen Status nicht genügend Speicherplatz vorhanden Bietet der Maschinenspeicher nicht mehr genügend Speicherplatz, können Sie den aktuellen Status beim Sticken eventuell nicht speichern. Tippen Sie auf OK, um mit dem ”Stickvorgang” fortzufahren, oder auf ”Abbrechen”, um zu ”Stickerei bearbeiten”...
Stickvorgang aktivieren Um Ihr Motiv zu sticken, wechseln Sie zu „Stickvorgang“, indem Sie das Umschaltsymbol „Sticken“ (A) auf der Taskleiste antippen. Das Stickmodus – Stickerei bearbeiten Stickaggregat muss angeschlossen sein, und die Nähmaschine öffnet „Stickvorgang“. Jetzt werden die Funktionen angezeigt, die beim Sticken eines Motivs verwendet werden.
Stickinformationen Der aktuelle Stich in Motiv oder Kombination wird neben der Gra k (B) angezeigt. Die Ziffern nach dem Schrägstrich zeigen die Gesamtzahl der Stiche in Motiv oder Kombination an. Der aktuelle Stich im aktuellen Farbblock wird neben der Gra k (C) angezeigt. Die Ziffern nach dem Schrägstrich zeigen die Gesamtzahl der Stiche im aktuellen Farbblock an.
Optionsleiste Weitere Optionen (10) Einfarbig (A) Tippen Sie auf das Symbol, um das Sticken in einer Farbe zu aktivieren. Alle Motive werden in Grau angezeigt, und die Nähmaschine stoppt nicht für Farbblockwechsel. Um das Sticken in einer Farbe zu deaktivieren, tippen Sie das Symbol erneut an. Vollbildschirm (B) Um Ihr Motiv so groß...
Rahmenposition (12) Verwenden Sie die Funktionen „Rahmenposition“, um den Stickrahmen in verschiedene Positionen zu verschieben. Aktuelle Position Das Symbol „Aktuelle Position“ bringt Sie zum aktuellen Stich zurück, sodass Sie mit dem Sticken fortfahren können. Sie können auch die Taste „Start/Stopp“ einmal drücken, um zum aktuellen Stich zurückzukehren und mit dem Sticken zu beginnen.
Precise Positioning (13) Mit der Funktion „Precise Positioning“ können Sie ein Motiv exakt auf Ihrem Stoff platzieren. Sie wird auch verwendet, wenn Sie ein Motiv neben einem zuvor gestickten Motiv sticken möchten. Verwenden Sie „Ansicht“ und „Ausschnitt“, um sicherzustellen, dass Sie das Motiv exakt an der gewünschten Stelle positionieren.
Seite 107
Muster umfahren – Überprüfen der Ecken „Muster umfahren“ kann verwendet werden, um den Motivbereich durch Antippen der vier Ecksymbole zu umfahren. Die Motivmitte wird wieder angezeigt, wenn Sie das Zentriersymbol antippen. Mit der Funktion „Muster umfahren“ können Sie bei „Precise Positioning“ außerdem das Fadenkreuz schnell an die gewählte Position bewegen.
Seite 108
Precise Positioning – Beispiel Wenn ein Motiv einem zuvor gestickten Motiv hinzugefügt wird, ist „Precise Positioning“ sehr nützlich. Wählen Sie eine der Ecken als Sicherungspunkt (A). Verschieben Sie den Sicherungspunkt auf dem Bildschirm mithilfe von „Berührungsfunktion – Verschieben“ oder dem Rädchen.
Gängige Popups bei Stickvorgang Stickaggregat kalibrieren Wenn das Stickaggregat angebracht wird, werden Sie von einem Popup aufgefordert, den Stickrahmen abzunehmen und den Nähmaschinenbereich freizuräumen, damit der Stickarm kalibriert werden kann. Sie werden außerdem daran erinnert, den Stickfuß 6A einzusetzen. Hinweis: Es ist sehr wichtig, den Stickrahmen abzunehmen, da er oder das Stickaggregat ansonsten beim Kalibrieren beschädigt werden können.
Seite 110
Garnfarbe ändern Wenn der Oberfaden gewechselt werden muss, stoppt die Nähmaschine und der Oberfaden wird abgeschnitten. Wechseln Sie die Garnrolle und fädeln Sie die Nähmaschine neu ein. Die als nächstes empfohlene Farbe wird im Popup angezeigt. Fadenende abschneiden Nach dem Garnwechsel näht die Nähmaschine einige Stiche und stoppt dann, sodass Sie das Fadenende abschneiden können.
Verfügbarer Speicher Der integrierte Speicher kann Motive, Schriftarten, Stiche und andere Dateien speichern. Um festzustellen, wie viel Kapazität der integrierte Speicher noch hat, tippen Sie auf Schnellhilfe (5) und dann entweder auf „Persönliche Dateien“ (13), „Persönliche Schriftarten“ (14) oder „Persönliche Motive“...
Seite 114
Tippen Sie auf „Externes Gerät“ (16), um alle angeschlossenen Geräte anzuzeigen. Sie können gleichzeitig Ihren PC und ein anderes Gerät wie z. B. den PFAFF® USB Embroidery Stick anschließen. Tippen Sie auf eines der Geräte, um es zu durchsuchen.
Seite 115
Datei laden Zum Laden einer Datei tippen Sie auf „Laden“ (6) oder halten Sie die Datei gedrückt. Sie wird in das entsprechende Fenster geladen. Ordner öffnen Um in „Dateien & Ordner“ einen Ordner zu öffnen, halten Sie ihn einfach gedrückt. Der Inhalt des Ordners wird im mittleren Fenster angezeigt.
Verwalten Neuen Ordner erstellen (17) Tippen Sie auf das Symbol „Neuen Ordner erstellen“ (17), um einen neuen Ordner anzulegen. In dem sich öffnenden Popup können Sie einen Namen für Ihren Ordner eingeben. Datei oder Ordner umbenennen (18) Tippen Sie auf den Ordner, dann auf das Symbol „Umbenennen“, um den Namen eines Ordners zu ändern.
Gängige Popups bei Dateien & Ordner Datei oder Ordner löschen Ihre Nähmaschine wird Sie stets um eine Bestätigung bitten, wenn Sie eine Datei oder einen Ordner zum Löschen ausgewählt haben. So wird verhindert, dass Sie etwas versehentlich löschen. Datei oder Ordner ließ sich nicht löschen Sie können keine Dateien oder Ordner von CDs oder anderen schreibgeschützten Medien löschen.
Seite 118
Dateityp für diesen Ordner nicht zugelassen In „Persönliche Motive“ können nur Motive und in „Persönliche Schriftarten“ nur Schriftdateien gespeichert werden. Wählen Sie zum Speichern den jeweiligen Ordner. Defragmentierung Zum Optimieren der Leistung Ihrer Nähmaschine müssen Sie von Zeit zu Zeit eine Defragmentierung durchführen.
(geölt) zu werden. Die Außenseite der Nähmaschine mit einem weichen Tuch abwischen, um Staub und Fussel zu entfernen. Den PFAFF® HD-Bildschirm mit einem sauberen, weichen und leicht angefeuchteten Tuch reinigen. Spulenbereich reinigen Hinweis: Versenken Sie den Transporteur durch Drücken auf Nähfußhub und Nähfuß-Extrahub.
Fehlerbehebung In diesem Fehlerbehebungsleitfaden nden Sie Lösungen für die häu gsten Nähmaschinenprobleme. Weitere Informationen erhalten Sie jederzeit von Ihrem PFAFF® Fachhändler. Störung/Ursache Behebung Allgemeine Störungen Unterfaden-Ende wird nicht signalisiert? Entfernen Sie alle Fussel aus dem Spulenbereich und verwenden Sie ausschließlich Original-Spulen von PFAFF®, die für dieses Modell zugelassen sind.
Seite 122
Ist der falsche Rahmen eingesetzt? Schieben Sie den richtigen Rahmen auf. Lassen Sie die Nähmaschine regelmäßig von Ihrem PFAFF® Fachhändler warten! Wenn sich die Störungen beim Nähen nicht anhand dieser Hinweise zur Fehlerbehebung beseitigen lassen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Liegt ein spezielles Problem vor, kann es sehr hilfreich sein, wenn Sie ihm Nähproben zeigen.
Selbstverständlich erfolgen derartige Änderungen zur Optimierung der Nähmaschine und Ihrer Nutzung. Geistiges Eigentum Die Patente zum Schutz dieses Produkts sind auf einem Aufkleber auf der Unterseite der Nähmaschine angegeben. PFAFF, CREATIVE, 5D, IDT (Bild) sind Markenzeichen der KSIN Luxembourg II, S.ar.l.
Seite 129
5D™ Embroidery Machine Communication CD (Für PCs. Siehe Seite 2:13)
