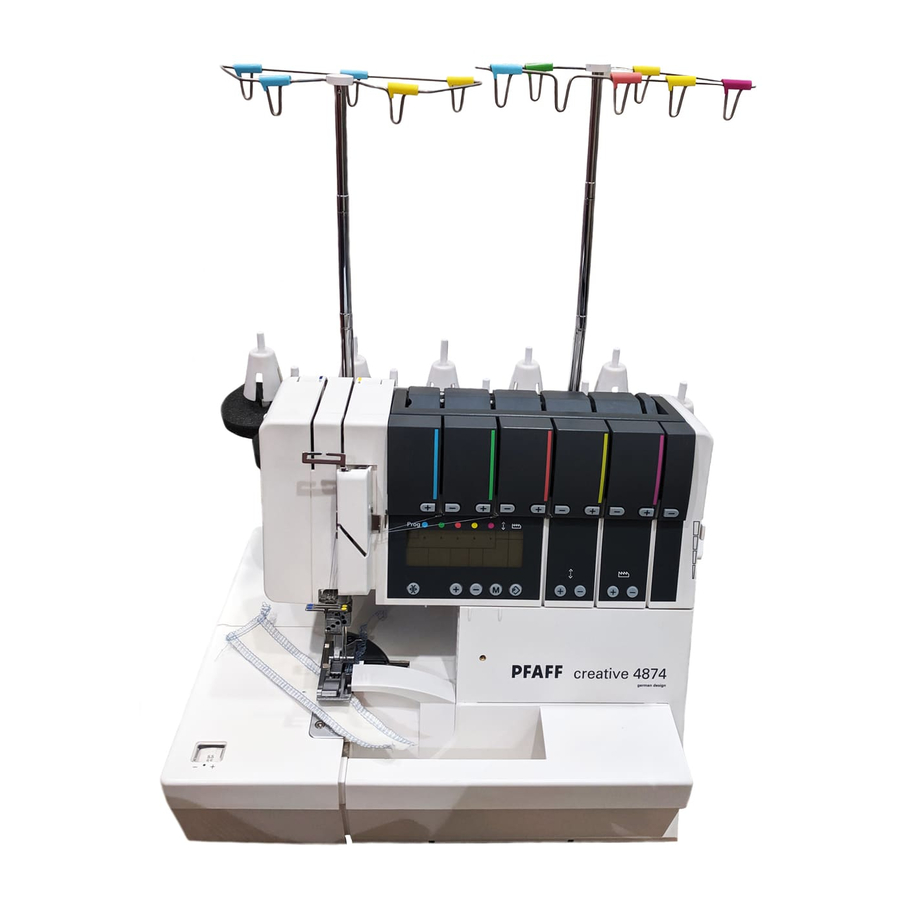

Seite 1 4874 creative c o v e r l o c k Gebrauchsanleitung...
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Diese Haushaltsnähmaschine wurde im Einklang mit IEC/EN 60335-2-28 entwickelt und konstruiert. Netzanschluss Die Nähmaschine muss an eine Netzspannung angeschlossen werden, die auf dem Elektrokennschild angegeben ist. Sicherheitshinweise • Diese Nähmaschine ist nicht für die Verwendung von Personen mit reduzierten physischen, sensorischen bzw.
Seite 4: Inhaltsverzeichnis
2-31 Naht- bzw. Schnittbreite einstellen 2-32 Technischer Teil Stichlänge einstellen 2-33 Differentialtransport 2-34 Sicherheitshinweise So verwenden Sie diese Gebrauchsanleitung Teile der creative 4874 Elektronischer Teil Programmübersicht der creative 4874 1-11 Sprache einstellen LCD-Display Technischer Teil, allgemein Tastenfunktionen Maschinenabdeckung Speichern Elektrischer Anschluss Programmierspeicher aufrufen Speicher anwählen...
Seite 5 Technischer Teil Einfädeln der Nadel(n) Fadenspannung Top-Coverstich, blau 5-10 Pﬂ ege der Maschine Einfädeln des Lege- bzw. Zierfadens 5-10 Stichplatte entfernen Übersicht über die Einfädelwege und Stichplatte anbringen ihre Reihenfolge 5-11 Maschine reinigen Wichtige Hinweise zum Nähen der Maschine ölen Top-Coverstiche 5-12 Gummifüße reinigen...
Seite 6: Unkompliziert Und Zeitgemäß Nähen
Also - rein ins Vergnügen! Und viel Spass beim Verwirklichen Ihrer schönsten Modeideen. So verwenden Sie diese Gebrauchsanleitung Um für Sie das Arbeiten mit Ihrer creative 4874 so einfach wie möglich zu machen, haben wir diese Gebrauchsanleitung klar strukturiert aufgebaut.
Seite 7: Technischer Teil
Technischer Teil Technischer Teil In diesem Kapitel ﬁ nden Sie verschiedene Maschinenabbildungen mit den einzelnen Teilen Ihrer creative 4874, sowie die Programmübersicht.
Seite 8: Teile Der Creative 4874
Teile der creative 4874 1 Nadelfadenspannung 2 Nadelfadenspannung 3 Tragegriff 4 Fadenspannung/ rechter Überwendlich-Greifer 5 Fadenspannung/ linker Überwendlich-Greifer 6 Fadenspannung/ Doppelkettenstich- bzw. Coverstich-Greifer 7 Spannungstasten +/- 8 Geschwindigkeits vorwahl 9 LCD Display 10 Spannungs- auslösungstaste 11 12 13 14 15...
Seite 9 Technischer Teil 30 Rechter Überwendlich- Greifer 31 Linker Überwendlich- Greifer 32 Schwenkbare Stichbreitenzunge 33 Doppelkettenstich- bzw. Coverstich-Greifer 34 Einfädelhilfe für den Doppelkettenstich- bzw. Coverstich-Greifer 35 Bewegliches Obermesser 36 Feststehendes Untermesser 37 Klemmfeder für das Halten der Fadenkette 38 Stichplatten- ausrückhebel 39 Drehgriff zum Versenken des Obermessers...
Seite 10 43 Fadenführungen mit Farbmarkierungen 44 Fadenführungsteleskop 45 Fadenspannungen Top- /Deko-Coverstich 46 Hintere Fadenführungen Top- /Deko-Coverstich 47 Fadenketten- Abschneider 48 Schlitze für den ansteck- baren Garnrollenständer 49 Garnrollenständer 50 Garnrollenhalter 51 Garnrollenzentrierung 52 Garnrollenteller 53 Anschlussbuchse Netzkabel 54 Anschlussbuchse Fußanlasser 55 Hauptschalter 56 Handrad 57 Nähfußheber 58 Hintere...
Seite 11: Programmübersicht Der Creative 4874
Technischer Teil Programmübersicht der creative 4874 Programm 04 Programm 01 Programm 02 Programm 03 Programm 05 Programm 09 Programm 10 Programm 06 Programm 07 Programm 08 Programm Nr. Bezeichnung Anwendung Coverstich 2-Nadel, schmal Zum Säumen von elastischem Material und zum Nähen von Biesen, sowie für Ziereffekte.
Seite 12 Programm 15 Programm 11 Programm 13 Programm 12 Programm 14 Programm 16 Programm 18 Programm 19 Programm 20 Programm 17 Programm Nr. Bezeichnung Anwendung 3-Faden Überwendlich, breit Zum Versäubern von mittelschweren bis festen, stark fransenden Materialien. 3-Faden Versäuberung, breit Zum Versäubern von festen, wenig fransenden Materialien.
Seite 13 Technischer Teil Programm 23 Programm 24 Programm 25 Programm 21 Programm 22 Programm 27 Programm 30 Programm 28 Programm 29 Programm 26 Programm Nr. Bezeichnung Anwendung Top-Coverstich 2-Nadel, schmal Zum Säumen von elastischem Material und für Ziereffekte. Top-Coverstich 2-Nadel, breit Zum Säumen von elastischem Material und für Ziereffekte.
Seite 15: Technischer Teil, Allgemein
Technischer Teil, allgemein Technischer Teil, allgemein Im folgenden Kapitel ﬁ nden Sie Informationen zu allen grundlegenden mechanischen Funktionen Ihrer creative 4874. Zusätzliche Informationen erhalten Sie in den Kapiteln 5, 6 und 7.
Seite 16: Maschinenabdeckung
Maschinenabdeckung Die Coverlock-Weichhaube schützt die Maschine vor Staub und Schmutz. Nach Beendigung des Nähvorganges schieben Sie die Fadenführungsteleskope (28 und 44) zusammen. Der Garnrollenständer (49) ist mit oder ohne Garnrollen bis zum Anschlag an die Maschine zu schieben. Jetzt können Sie die Coverlock-Weichhaube überziehen.
Seite 17: Schwenktisch
Technischer Teil, allgemein Schwenktisch Schieben Sie den Schwenktisch (21) nach links. Hinter dem Schwenktisch beﬁ ndet sich der Konverter, die Pinzette und der Sechskant-Schraubendreher. Greiferklappe Hinweis: Sobald der Schieben Sie die Greiferklappe (16) bis zum Schwenktisch (21) oder Anschlag nach rechts und schwenken Sie die Greiferklappe (16) diese nach unten.
Seite 18: Ansteckbarer Garnrollenständer
Ansteckbarer Garnrollenständer Hinweis: Der ansteckbare Garnrollenständer ist nur zum Stecken Sie die oberen Arretierungen Nähen der Programme 21 - 30 des ansteckbaren Garnrollenständers erforderlich. (27) in die oberen Schlitze der hinteren Abdeckung und drücken Sie den unteren Teil des Garnrollenständers an die Abdeckung.
Seite 19: Garnrollenteller/ Garnrollenzentrierung
Technischer Teil, allgemein Garnrollenteller/ Garnrollenzentrierung Bei Verwendung von großen Garnrollen (5.000 m – 10.000 m) ist es von Vorteil, die Garnrollenteller (52) und die Garnrollenzentrierung (51) zu verwenden. Bei synthetischen Garnen fangen die Garnrollenteller abrutschende Fadenwicklungen auf und sorgen für einen einwandfreien Fadenablauf.
Seite 20: Handrad
Handrad Wenn Sie am Handrad (56) drehen, um beispielsweise die Greifer der Maschine einzufädeln, drehen Sie es stets nach vorne bzw. auf sich zu. Nähfußheber Mit dem Nähfußheber (57) können Sie den Nähfuß in zwei Stufen anheben bzw. senken. Sie erreichen einen maximalen Nähfußhub von 6,5 mm für besonders dicke Materialien, indem Sie den Nähfußheber zusätzlich eine Stufe nach...
Seite 21: Nähfuß
Technischer Teil, allgemein Hinweis: Die erforderliche Nähfuß Stellung des Umschalthebels Beim Standard-Nähfuß (20) gibt es „A“ oder „B“ wird im LCD zwei unter schiedliche Stellungen des Display (9) (siehe Seite 3-2) angezeigt. Umschalt hebels für die gefederte Nähfußzunge: Stellung „A“ - zum Nähen des Coverstiches (Prog.
Seite 22: Nadelposition
Nadelposition Bei dieser Maschine gibt es 5 Nadelpositionen, wobei maximal mit 3 Nadeln genäht wird. Bei den Nadelpositionen handelt es sich um LO, L1, L2, R1 und R2. Die Befestigungsschraube beﬁ ndet sich jeweils oberhalb der Nadel. Hinweis: Sind sowohl die In dieser Gebrauchsanleitung und im LCD Nadeln R2 als auch R1 Display (9) (siehe Seite 3-2) werden die...
Seite 23: Nadel Wechseln
Technischer Teil, allgemein Nadel wechseln Hauptschalter ausschalten Entfernen: Senken Sie den Nähfuß und bringen Sie die Nadel(n) in ihre höchste Position. Schieben Sie die Nadelwechselhilfe aus der Zubehörbox von unten bis zum Anschlag über die Nadel. Lösen Sie mit dem Sechskant- Schraubendreher die über der Nadel liegende Befestigungsschraube (ohne diese zu entfernen) und nehmen Sie die Nadel...
Seite 24 Einfädeln (Programme 01-20) Fadenführungen Schieben Sie den Garnrollenständer (49) nach hinten und ziehen Sie das Fadenführungsteleskop (44) bis zum Anschlag nach oben. Setzen Sie die Garnrollen auf die Garnrollenhalter (50). Hinweise zum Garnrollennetz, der Fadenablaufscheibe, dem Garnrollenteller und der Garnrollenzentrierung ﬁ nden Sie auf der Seite 2-5.
Seite 25: Einfädeln (Programme 01-20)
Technischer Teil, allgemein Einfädeln Rechter Überwendlich-Greifer (rot) Drehen Sie das Handrad auf sich zu, bis der rechte Überwendlich-Greifer (30) in seiner höchsten Stellung ist. Fädeln Sie den Faden in der Reihenfolge 1 bis 9 ein. Die Fadenführungen sind teilweise mit einem roten Punkt markiert.
Seite 26: Fadenführungen
Einfädeln Linker Überwendlich-Greifer (gelb) Drehen Sie das Handrad auf sich zu, bis der linke Überwendlich-Greifer (31) in seiner äußersten rechten Position steht. Fädeln Sie den Faden in der Reihenfolge 1 bis 10 ein. Die Fadenführungen sind teilweise mit einem gelben Punkt markiert. Fädeln Sie den Faden in die Fadenführungen 1 bis 6 ein.
Seite 27 Technischer Teil, allgemein Fädeln Sie den Faden von vorne durch das Öhr C (= Einfädelpunkt 10) des linken Überwendlich-Greifers ein. Ziehen Sie etwa 10 cm Faden durch den Greifer und legen Sie ihn nach links unter den Nähfuß.
Seite 28 Einfädeln Doppelkettenstich- bzw. Coverstich-Greifer (violett) für Prog. 04, 19 und 20 Drehen Sie das Handrad auf sich zu, bis der Doppelkettenstich- bzw. Coverstich-Greifer (33) in seiner äußersten rechten Position steht. Fädeln Sie den Faden in der Reihenfolge 1 bis 12 ein. Die Fadenführungen sind teilweise mit einem violetten Quadrat markiert.
Seite 29 Technischer Teil, allgemein Fädeln Sie den Faden von vorne durch das Öhr C (- Einfädelpunkt 12) des Doppelkettenstich- bzw. Coverstich- Greifers. Ziehen Sie etwa 10 cm Faden durch den Greifer und legen Sie ihn nach links unter den Nähfuß.
Seite 30 Ausnahme: Einfädeln Doppelkettenstich- bzw. Coverstich-Greifer (violett) für den Coverstich (Prog. 01, 02, 03) und den Top-/Deko-Coverstich (Prog. 21 - 30) Drehen Sie das Handrad auf sich zu, bis der Doppelkettenstich- bzw. Coverstich-Greifer (33) in seiner äußersten rechten Position steht. Fädeln Sie den Faden in der Reihenfolge 1 bis 10 ein.
Seite 31 Technischer Teil, allgemein Fädeln Sie den Faden von vorne durch das Öhr C (- Einfädelpunkt 10) des Doppelkettenstich- bzw. Coverstich- Greifers. Ziehen Sie etwa 10 cm Faden durch den Greifer und legen Sie ihn nach links unter den Nähfuß.
Seite 32: Einfädeln Der Nadel(N)
Einfädeln der Nadel(n) Fädeln Sie den Faden in der Reihenfolge 1 bis 8 ein. Der Faden muss im unteren Schlitz der Fadenführung 5 verlaufen. Zum leichteren Einfädeln der Nadel verwenden Sie den Nadeleinfädler aus der Zubehörbox (siehe Seite 2-21). Ziehen Sie den Faden etwa 10 cm durch das Nadelöhr und legen Sie ihn nach links unter den Nähfuß...
Seite 33 Technischer Teil, allgemein Ausnahme: Hinweis: Beim Einfädeln des Doppelkettenstiches (Prog. 04) Einfädeln der Nadel L2 beim Nähen der ist die grüne Faden-spannung 5-Faden-Sicherheitsnaht (Prog. 20), der 4- einzufädeln (siehe Seite 2-22). Faden-Sicherheitsnaht (Prog. 19) und dem Doppelkettenstich (Prog. 04) Fädeln Sie den Faden in der Reihenfolge 1 bis 9 ein.
Seite 34: Wichtiger Hinweis Zum Einfädeln
Hinweis: Auch wenn die Wichtiger Hinweis zum Einfädeln Greiferfäden einmal reißen, Die Nadelfäden sind stets zum Schluss sind die Nadelfäden einzufädeln, damit sie nicht wie in unbedingt aus dem Nadelöhr auszufädeln, die Greiferfäden Zeichnung 1 unter dem Greiferfaden neu einzufädeln und danach verlaufen, sondern wie in Zeichnung 2 fädeln Sie erst wieder die über dem Greiferfaden.
Seite 35: Nadeleinfädler
Technischer Teil, allgemein Nadeleinfädler Hauptschalter ausschalten Bringen Sie die Nadel(n) in ihre höchste Position und senken Sie den Nähfuß. Legen Sie den Faden von rechts nach links in die Kerbe A des Nadeleinfädlers (der Nadeleinfädler beﬁ ndet sich in der Zubehörbox).
Seite 36: Übersicht Über Die Einfädelwege Und Ihre Reihenfolge
Übersicht über die Einfädelwege und ihre Reihenfolge Programm 01: Coverstich 2-Nadel, schmal Programm 02: Coverstich 2-Nadel, breit Programm 03: Coverstich 3-Nadel 4-Faden Programm 04: Doppelkettenstich...
Seite 37 Technischer Teil, allgemein Programm 05: 2-Faden Flatlock, schmal Programm 07: 2-Faden Versäuberung, schmal Programm 08: 2-Faden Rollsaum Programm 09: Umgelegter 2-Faden Rollsaum Programm 06: 2-Faden Flatlock, breit Programm 10: 3-Faden Überwendlich, schmal Programm 13: 3-Faden Flatlock, schmal Programm 16: 3-Faden-Rollsaum Programm 17: Umgelegter 3-Faden-Rollsaum Programm 11:...
Seite 38 Programm 15: 2-Nadel-3-Faden-Schließnaht Programm 18: 4-Faden Überwendlich Programm 19: 4-Faden-Sicherheitsnaht Programm 20: 5-Faden-Sicherheitsnaht...
Seite 39: Geschwindigkeitsvorwahl
Technischer Teil, allgemein Geschwindigkeitsvorwahl Mit Hilfe des Schiebers für die Geschwindigkeitsvorwahl (8) können Sie die maximale Drehzahl stufenlos von 700 U/min bis 1500 U/min einstellen. Bei Anwahl der Programme 21 – 30 reduziert sich die maximale Drehzahl auf 400 U/min. Hinweis: Um das Drehen des Nähfußdruck Einstellrades zu erleichtern,...
Seite 40: Fadenketten-Abschneider
Fadenketten-Abschneider Nähen Sie nach Nahtende eine Fadenkette von 15 cm bis 20 cm und ziehen Sie die Fadenkette von hinten nach vorne über den Fadenketten-Abschneider (47). Die Fadenkette wird dadurch abgeschnitten. Klemmfeder für das Halten der Fadenkette Mit der Klemmfeder für das Halten der Fadenkette (37) können Sie die Fadenkette am Stoffanfang übernähen und Sie erhalten einen sauberen...
Seite 41: Obermesser Ausschalten
Technischer Teil, allgemein Obermesser ausschalten Hauptschalter ausschalten Entfernen Sie den Schneidabfallbehälter und öffnen Sie die Greiferklappe und den Schwenktisch. Bringen Sie das bewegliche Obermesser (35) durch Drehen des Handrades in seine höchste Position. Drücken Sie den Drehgriff zum Versenken des Obermessers (39) bis zum Anschlag nach rechts.
Seite 42: Schwenkbare Stichbreitenzunge
Schwenkbare Stichbreitenzunge Für Standard-Overlocknähte: Zum Nähen sämtlicher Standard- Overlocknähte (Ausnahme Prog. 01-04 und 21-30) bleibt die schwenkbare Stichbreitenzunge (32) in Ausgangsstellung. Für Rollsäume Entfernen Sie den Schneidabfallbehälter und öffnen Sie die Greiferklappe. Ziehen Sie den Knopf A der schwenkbaren Stichbreitenzunge (32) nach rechts und schwenken Sie diese bis zum Einrastpunkt nach unten.
Seite 43: Konverter Anbringen
Technischer Teil, allgemein Konverter anbringen Hauptschalter ausschalten Bei allen 2-fädigen Nähten, außer Prog. 04 und der 2-Nadel-3-Faden -Schließnaht, muss der Konverter (41) angebracht werden. Öffnen Sie den Schwenktisch und entnehmen Sie den Konverter. Entfernen Sie den Schneidabfallbehälter und öffnen Sie die Greiferklappe. Bringen Sie den rechten Überwendlich-Greifer (30) durch Drehen des Handrades rechts neben die Nadel.
Seite 44: Rechter Überwendlich-Greifer Ausschalten
Rechter Überwendlich-Greifer ausschalten Mit dem Greiferausrückhebel (18) können Sie den rechten Überwendlich-Greifer (30) durch Versenken ausschalten. Entfernen Sie den Schneidabfallbehälter und öffnen Sie die Greiferklappe. Bringen Sie durch Drehen des Handrades den Greifer in seine tiefste Position. Hinweis: Ob der rechte Drücken Sie den Greiferausrückhebel (18) Überwendlich-Greifer versenkt nach unten und schieben Sie ihn nach links.
Seite 45: Messerschutz Entfernen
Technischer Teil, allgemein Messerschutz entfernen Entfernen Sie den Schneidabfallbehälter und öffnen Sie die Greiferklappe. Ziehen Sie den Messerschutz (17) nach oben ab. Zum Einsetzen muss der Messerschutz unter der Nase A angelegt werden und nach unten zwischen die beiden Führungen der Greiferklappe geschoben werden.
Seite 46: Naht- Bzw. Schnittbreite Einstellen
Naht- bzw. Schnittbreite einstellen Durch Drehen des Naht-bzw. Schnittbreiten Einstellrades (22) können Sie die gewünschte Nahtbreite stufenlos von 3,5 mm bis 6,0 mm einstellen und über das Sichtfenster (23) ablesen. Der Doppelkettenstich wird in einem Abstand von 6,5 mm bis 9 mm genäht. Abbildung A: Sollten an Ihrem Stoff Schlingen überstehen, rücken Sie das bewegliche Obermesser (35) nach rechts,...
Seite 47: Stichlänge Einstellen
Technischer Teil, allgemein Stichlänge einstellen Die creative 4874 stellt zu jedem Programm die optimale Stichlänge automatisch ein. Sie kann aber jederzeit über die Einstelltasten (14) verändert und gespeichert werden (siehe Seite 3-4).
Seite 48: Differentialtransport
(A) und damit die Stoffmenge, die transportiert wird, lässt sich über die Einstelltasten (15) regulieren. Der Einstellbereich liegt zwischen -0,5 und 2. Die creative 4874 stellt den Differentialtransport automatisch ein, er kann aber jederzeit über die Einstelltasten (15) verändert und gespeichert werden (siehe Seite 3-4).
Seite 49 Technischer Teil, allgemein Stellen Sie den Differentialtransport auf 2, so bewegt sich der vordere Transporteur doppelt so lang wie der hintere Transporteur und der vordere Transporteur transportiert doppelt so viel Stoff wie der hintere Transporteur. Dies bewirkt ein Einhalten des Stoffes. Dadurch vermeiden Sie bei der Verarbeitung von Maschenware wie z.
Seite 51: Elektronischer Teil
Elektronischer Teil Elektronischer Teil In diesem Kapitel ﬁ nden Sie Informationen zu allen elektronischen Funktionen der Maschine.
Seite 52: Sprache Einstellen
Sprache einstellen Zur Auswahl stehen folgende Sprachen: Tschechisch, Dänisch, Deutsch, Englisch, Spanisch, Französisch, Italienisch, Niederländisch, Polnisch und Portugiesisch. Halten Sie die Programmanwahltasten +/– (11) gedrückt und schalten Sie gleichzeitig die Maschine ein. Mit der Programmanwahltaste + (11) wählen Sie die von Ihnen gewünschte Sprache aus. Mit der Speichertaste M (12) programmieren Sie durch einmaliges Drücken Ihre Sprache.
Seite 53 Elektronischer Teil Wenn Sie eines der Programme 21-30 angewählt haben, erscheint im Display R. Setzen Sie den blauen Klarsichtfuß R ein. Zusätzlich erscheint bei den Programmen 24 –30 durch Drücken der Programmanwahltaste + neben dem R eines der beiden Symbole: <>...
Seite 54: Tastenfunktionen
Tastenfunktionen 7 Spannungstasten +/–: Zum Erhöhen und 14 Stichlängen Einstelltasten +/-: Durch Drücken einer dieser Tasten öffnet sich Senken der Spannungswerte. der Programmierspeicher. Verändern 10 Spannungsauslösungstaste: Durch Sie die Stichlänge über die +/- Tasten. Drücken der Spannungsauslösungstaste Durch mehrmaliges Drücken der öffnen sich automatisch die Speicheranwahltaste P gelangen Sie Nadelfadenspannungen.
Seite 55: Speichern
Elektronischer Teil Speichern Programmierspeicher aufrufen Wählen Sie mit den Programmanwahltasten +/– das gewünschte Programm an. Durch einmaliges Drücken der Speicheranwahltaste P öffnet sich der Programmierspeicher. Im Display erscheinen neben der Programmnummer die Werte der Fadenspannungen, der Stichlänge und des Differentialtransportes. Die mit zwei Sternen versehenen Spannungswerte ** sind bei diesem Programm nicht in Funktion und müssen nicht eingefädelt werden.
Seite 56: Hinweise Zum Speichervorgang
Speichern Es können die Werte der automatischen Fadenspannungen, der Stichlänge und des Differentialtransportes verändert und gespeichert werden. Dazu verändern Sie den voreingestellten Wert mit Hilfe der entsprechenden +/– Tasten. In unserem Beispiel haben wir den Wert der Stichlänge von 2,5 auf 3,0 verändert. Durch Drücken der Speichertaste M Hinweis: Durch mehrmaliges Drücken der...
Seite 57: Direktes Ändern Der Spannungswerte, Der Stichlänge Oder Des Differentialtransportes Ohne Zu Speichern
Elektronischer Teil Direktes Ändern der Spannungswerte, der Stichlänge oder des Differential- transportes ohne zu speichern Möchten Sie während des Nähens die Spannungswerte ändern ohne zu speichern, drücken Sie eine der Spannungstasten +/-. Zum Ändern der Stichlänge oder des Differentialtransportes drücken Sie die entsprechenden +/- Tasten.
Seite 59: Coverstich
Coverstich Coverstich Im folgenden Kapitel möchten wir Ihnen die grundlegende Bedienweise Ihrer creative 4874 am Beispiel des Coverstiches zeigen.
Seite 60: Umstellen Der Maschine Auf Den Coverstich (Prog. 01, 02, 03)
Coverstich Umstellen der Maschine auf den Hinweis: Stellen Sie zuerst Coverstich (Prog. 01, 02, 03) Ihre creative 4874 laut den Empfehlungen Ihres Displays um. Öffnen Sie dann den Programmierspeicher (siehe Seite 3-5) und fädeln Sie die Maschine erst jetzt ein.
Seite 61 Coverstich Bringen Sie durch Drehen des Handrades den rechten Überwendlich- Greifer (30) in seine tiefste Position. Drücken Sie dazu den Greiferausrückhebel (18) nach unten und schieben Sie ihn nach links. Vergewissern Sie sich durch Drehen des Handrades, dass der Greifer ausgeschaltet ist. Entfernen Sie den Messerschutz und schieben Sie den Nähtisch (Zubehör) von oben zwischen die beiden Führungen der...
Seite 62 Stellen Sie die gefederte Nähfußzunge auf A oder setzen Sie den Klarsichtfuß F aus der Zubehörbox ein. Durch einmaliges Drücken der Speicheranwahltaste P öffnet sich der Programmierspeicher. Im Display erscheinen neben der Programmnummer die Werte der Fadenspannungen. Fädeln Sie zuerst die violette Fadenspannung für den Coverstich- Greifer, danach die blaue, grüne und rote Fadenspannungen für die Nadeln ein.
Seite 63 Coverstich Hinweis: Bei den Fädeln Sie den Faden in die Fadenführungen 6 und 7 wird Fadenführungen 1 bis 8 ein. Achtung: Der der Faden lediglich über die Faden verläuft nicht unter der Nase. Fadenführung gelegt, nicht eingefädelt. Drücken Sie den Hebel A nach oben und Hinweis: Der Hebel geht automatisch in seine Position haken Sie den Faden in den Schlitz B ein.
Seite 64: Einfädeln Der Nadel(N)
Einfädeln der Nadel(n) Fädeln Sie den Faden in der Reihenfolge 1 bis 9 ein. Der Faden muss im unteren Schlitz der Fadenführung 5 verlaufen. Zum leichteren Einfädeln der Nadel verwenden Sie den Nadeleinfädler aus der Zubehörbox. Ziehen Sie den Faden etwa 10 cm durch das Nadelöhr und legen Sie ihn nach links unter den Nähfuß...
Seite 65: Übersicht Über Die Einfädelwege Und Ihre Reihenfolge
Coverstich Übersicht über die Einfädelwege und ihre Reihenfolge Programm 01: Coverstich 2-Nadel, schmal Programm 02: Coverstich 2-Nadel, breit Programm 03: Coverstich 3-Nadel 4-Faden Wichtige Hinweise zum Nähen des Coverstich Nähtisch Der Nähtisch ist mit zwei verschiedenen Maßeinheiten ausgestattet und wird für Saumarbeiten und zur Materialführung verwendet.
Seite 66: Vorbereiten Der Näharbeit
Hinweis: Als Sonderzubehör ist Vorbereiten der Näharbeit die Saumführung H2 erhältlich. Zum Säumen ist es sinnvoll, den Stoff zuvor Damit können Sie Ihren Stoff umzubügeln. Je nachdem an welcher spielend leicht säumen ohne vorher umzubügeln. Maßeinheit der Saum bzw. die Bruchkante geführt werden soll, ist der Saum 0,5 cm breit umzubügeln.
Seite 67: Führungslineal
Coverstich Jetzt drehen Sie das Handrad zurück, bis sich die Nadeln in ihrer höchsten Stellung beﬁ nden. Dabei halten Sie die Nadelfäden mit einem Finger etwas zurück. Heben Sie den Nähfuß an. Halten Sie die Fäden am Ende der Naht fest und ziehen Sie, durch Drücken der Spannungs auslösungstaste, Ihre Näharbeit.
Seite 68: Stichbild
Stichbild Coverstich 3-Nadel 4-Faden, Programm 03 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau, grün und rot) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Die Nadelfäden (blau, grün und rot) sind zu lose eingestellt und bilden auf der Stoffunterseite kleine Schlaufen.
Seite 69 Coverstich Coverstich 2-Nadel, schmal und breit, Programm 01, 02 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau und grün) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Der rechte Nadelfaden (grün) ist zu lose. Stellen Sie die grüne Fadenspannung auf einen höheren Wert.
Seite 71: Top-Coverstich
Top-Coverstich Top-Coverstich In diesem Kapitel möchten wir Ihnen die grundlegende Bedienweise Ihrer creative 4874 am Beispiel des Top-Coverstiches zeigen.
Seite 72: Ansteck- Fadenführung Top-/Deko-Coverstich
Top-Coverstich Umstellen der Maschine auf den Top- Coverstich (Prog. 21, 22, 23) . Ansteckbarer Garnrollenständer Zum Nähen der Top-Coverstiche benötigen Sie den ansteckbaren Garnrollenständer. Stecken Sie dazu die oberen Arretierungen des Garnrollenständer (27) in die oberen Schlitze der hinteren Abdeckung und drücken Sie den unteren Teil des Garnrollenständers an die Abdeckung.
Seite 73: Top-/Deko-Coverstich Wechselhebel
23. Links für Deko-Coverstich, Programm 24 – 30. Programmanwahl Hinweis: Stellen Sie immer zuerst Ihre creative 4874 laut Schalten Sie die Maschine ein und wählen den Empfehlungen Ihres Sie einen der Top-Coverstiche mit den Displays um. Öffnen Sie dann Programmanwahltasten +/- (11) an.
Seite 74 Entfernen Sie den Schneidabfallbehälter und öffnen Sie die Greiferklappe. Ziehen Sie den Knopf A der schwenkbaren Stichbreitenzunge (32) nach rechts und schwenken Sie diese bis zum Einrastpunkt nach unten. Bringen Sie durch Drehen des Handrades den rechten Überwendlich- Greifer (30) in seine tiefste Position.
Seite 75: Zubehör
Top-Coverstich Durch Drehen des Naht- bzw.Schnittbreiten Einstellrades (22) stellen Sie die Nahtbreite auf 3,5 mm ein. Setzen Sie den blauen Klarsichtfuß R aus der Zubehörbox ein. Zubehör Für den Top-Coverstich gibt es folgendes Zubehör: 1. Fadenleger blau 2. Fadenführung 3. Fadenführungsvorrichtung Fadenleger Hinweis: Dazu muss der blaue Klarsichtfuß...
Seite 76: Fadenführung
Setzen Sie den Fadenleger ein und drehen Sie die Schraube fest. Zum Entfernen des Fadenlegers öffnen Sie die Schraube und entfernen den Fadenleger mit Hilfe des Schraubendrehers. Dazu setzen Sie den Schraubendreher zwischen Fadenleger und Halterung an und drücken die Spitze des Schraubendrehers leicht nach vorne.
Seite 77: Einfädeln Des Coverstich-Greifers
Top-Coverstich Beim Anbringen der Fadenführungsvorrichtung muss der Schlitz A in die Halterung links des Top-/Deko- Coverstich Wechselhebels bis zum Anschlag nach hinten geschoben werden, bis sie hörbar einrastet. Zum Entfernen drücken Sie den Griff B etwas nach unten gegen C. Ziehen Sie die Fadenführungsvorrichtung nach vorne aus der Halterung heraus.
Seite 78 Fädeln Sie den Faden in der Reihenfolge 1 bis 10 ein. Die Fadenführung 8 ist mit einem violetten Quadrat markiert. Hinweis: Bei den Fädeln Sie den Faden in die Fadenführungen 6 und 7 wird Fadenführungen 1 bis 8 ein. (Achtung: Der der Faden lediglich über die Faden verläuft nicht unter der Nase).
Seite 79: Einfädeln Der Nadeln
Top-Coverstich Ziehen Sie etwa 10 cm Faden durch den Greifer und legen Sie ihn nach links unter den Nähfuß. Einfädeln der Nadeln Fädeln Sie den Faden in der Reihenfolge 1 bis 9 ein. Der Faden muss im unteren Schlitz der Fadenführung 5 verlaufen.
Seite 80: Fadenspannung Top-Coverstich, Blau
Fadenspannung Top-Coverstich, blau Stellen Sie die Top-Coverstich Fadenspannung, blau (45) entsprechend dem Wert der Nähprogrammblende (25) ein. Dazu drehen Sie die Fadenspannung bis der gewünschte Wert direkt über der Linie A erscheint. Einfädeln des Lege- bzw. Zierfadens Setzen Sie die Garnrolle auf den linken, vorderen Garnrollenhalter des ansteckbaren Garnrollenständers auf.
Seite 81: Übersicht Über Die Einfädelwege Und Ihre Reihenfolge
Top-Coverstich Fädeln Sie den Faden in der Reihenfolge 1 bis 4 ein und legen Sie ihn nach links über den Nähfuß. Die Fadenführungen sind teilweise blau markiert. Übersicht über die Einfädelwege und ihre Reihenfolge Programm 21 Top-Coverstich 2-Nadel, schmal Programm 22 Top-Coverstich 2-Nadel, breit Programm 23 Top-Coverstich 3-Nadel 5-Faden...
Seite 82: Wichtige Hinweise Zum Nähen Der Top-Coverstiche
Die obere Maßeinheit ist in cm eingeteilt, die untere in Inch. Vorbereiten der Näharbeit Verwenden Sie die Top-Coverstiche als Ziereffekt, so können Sie mit Hilfe des Pfaff Markierstiftes oder mit Sublimierkreide die Linien auf der rechten Stoffseite anzeichnen und nachnähen.
Seite 83: Nähen Beenden
Top-Coverstich Nähen beenden 1. Wenn bis zur Stoffkante genäht wird: Halten Sie die Fäden am Ende der Naht fest und nähen Sie langsam aus dem Stoff heraus. Die Fäden dabei leicht nach hinten ziehen. 2. Wenn nicht bis zur Stoffkante genäht wird, z.
Seite 84: Stichbild
Stichbild Da sich der Top-Coverstich aus dem Coverstich plus Lege- bzw. Zierfaden zusammen setzt, zeigen wir die Korrekturmöglichkeiten überwiegend anhand des Coverstiches. Top-Coverstich 3-Nadel 5-Faden, Programm Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau, grün und rot) auf der Stoffunterseite nur wenig sichtbar.
Seite 85 Top-Coverstich Top-Coverstich 2-Nadel, schmal und breit, Programm 21, 22 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau und grün) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Der Lege- bzw. Zierfaden (blau) liegt auf der Stoffoberseite lose zwischen den Nadelfäden.
Seite 87: Deko-Coverstich
Deko-Coverstich Deko-Coverstich Im folgenden Kapitel möchten wir Ihnen die grundlegende Bedienweise Ihrer creative 4874 am Beispiel des Deko-Coverstich zeigen.
Seite 88: Ansteck- Fadenführung Top-/Deko-Coverstich
Deko-Coverstich Umstellen der Maschine auf den Deko-Coverstich (Prog. 24 - 30) Ansteckbarer Garnrollenständer Zum Nähen der Deko-Coverstich benötigen Sie den ansteckbaren Garnrollenständer. Stecken Sie die oberen Arretierungen des Garnrollenständer (27) in die oberen Schlitze der hinteren Abdeckung und drücken Sie den unteren Teil des Garnrollenständers an die Abdeckung.
Seite 89: Top-/Deko-Coverstich Wechselhebel
Programm, nur ist jetzt die Maschine auf dünneres Garn für die Lege- bzw. Zierfäden eingestellt, was durch das Symbol >< angezeigt wird. Hinweis: Stellen Sie immer zuerst Ihre creative 4874 laut 3.0 1.0 den Empfehlungen Ihres Die Stichlänge und der Displays um. Öffnen Sie dann...
Seite 90 Setzen Sie die Nadeln L 0, 1 und 2, mit Hilfe der Nadelwechselhilfe, bis zum Anschlag in den Nadelhalter ein (evtl. mit der Hand etwas nachschieben). Drehen Sie die darüber liegende Befestigungsschraube fest und entfernen Sie die Nadelwechselhilfe. Entfernen Sie den Schneidabfallbehälter und öffnen Sie die Greiferklappe.
Seite 91 Deko-Coverstich Bringen Sie das bewegliche Obermesser (35) durch Drehen des Handrades in seine höchste Position. Jetzt drücken Sie den Drehgriff zum Versenken des Obermessers (39) bis zum Anschlag nach rechts. Drehen Sie den Griff auf sich zu, bis das Obermesser unten einrastet. Jetzt ist das Obermesser ausgeschaltet.
Seite 92: Zubehör
Zubehör Für den Deko-Coverstich gibt es folgendes Zubehör: 1. Zierfadenleger blau 2. Zierfadenleger gelb Beide Zierfadenleger verfügen über drei Öffnungen zum Einfädeln der Lege- bzw. Zierfäden. Dies wird auf der Nähprogrammblende (25) durch folgendes Symbol dargestellt: Dieses Symbol zeigt Ihnen an, welche der Öffnungen eingefädelt werden müssen und welche der beiden Fadenspannung blau/gelb zu verwenden sind.
Seite 93: Einfädeln Des Coverstich-Greifers
Deko-Coverstich Zum Entfernen der Zierfadenleger öffnen Sie die Schrauben und entfernen die Fadenleger mit Hilfe des Schraubendrehers. Dazu setzen Sie den Schraubendreher zwischen Zierfadenleger und Halterung an und drücken die Spitze des Schraubendrehers leicht nach vorne. Dadurch löst sich der Zierfadenleger aus seiner Halterung.
Seite 94 Fädeln Sie den Faden in der Reihenfolge 1 bis 10 ein. Die Fadenführung 8 ist mit einem violetten Quadrat markiert. Hinweis: Bei den Fädeln Sie den Faden in die Fadenführungen 6 und 7 wird Fadenführungen 1 bis 8 ein. (Achtung: Der der Faden lediglich über die Faden verläuft nicht unter der Nase).
Seite 95: Einfädeln Der Nadel(N)
Deko-Coverstich Ziehen Sie etwa 10 cm Faden durch den Greifer und legen Sie ihn nach links unter den Nähfuß. Einfädeln der Nadel(n) Fädeln Sie den Faden in der Reihenfolge 1 bis 9 ein. Der Faden muss im unteren Schlitz der Fadenführung 5 verlaufen.
Seite 96: Fadenspannungen Deko-Coverstich, Blau Und Gelb
Fadenspannungen Deko-Coverstich, blau und gelb Stellen Sie die Deko-Coverstich Fadenspannungen, blau und gelb (45) entsprechend den Werten der Nähprogrammblende (25) ein. Dazu drehen Sie die Fadenspannungen bis der gewünschte Wert direkt über der Linie A bzw. Linie B erscheint. Einfädeln der Lege- bzw. Zierfäden Setzen Sie die Garnrollen auf die entsprechenden Garnrollenhalter (1 x blau, 1 x gelb) des ansteckbaren...
Seite 97: Übersicht Über Die Einfädelwege Und Ihre Reihenfolge
Deko-Coverstich Jetzt legen Sie das Garn in die Öffnungen der Ansteck- Fadenführung ein. Fädeln Sie das Garn in der Reihenfolge 1 bis 4 ein. Führen Sie, es mit Hilfe der Pinzette, zwischen den Nadeln nach hinten und legen Sie es nach rechts über den Nähfuß.
Seite 98 Programm 26 Deko-Coverstich 3-Nadel 6-Faden Programm 27 Deko-Coverstich 3-Nadel 6-Faden Programm 28 Deko-Coverstich 3-Nadel 6-Faden Programm 29 Deko-Coverstich 3-Nadel 8-Faden...
Seite 99: Wichtige Hinweise Zum Nähen Der Deko-Coverstiche
Die obere Maßeinheit ist in cm eingeteilt, die untere in Inch. Vorbereiten der Näharbeit Verwenden Sie die Deko-Coverstiche als Ziereffekt, so können Sie mit Hilfe des Pfaff Markierstiftes oder mit Sublimierkreide die Linien auf der rechten Stoffseite anzeichnen und nachnähen.
Seite 100: Nähbeginn
Hinweis: Sie können auch Nähbeginn zuerst den Cover-Stich nähen Heben Sie den Nähfuß an und platzieren ohne Lege- bzw. Zierfaden Sie das Material so unter dem Nähfuß, dass und erst nach einigen Stichen die Legefäden einlegen und die Nadeln beim ersten Stich ins Material weiternähen.
Seite 101 Deko-Coverstich Heben Sie den Nähfuß an. Halten Sie die Fäden am Ende der Naht fest und ziehen Sie, durch Drücken der Spannungsauslösungstaste, den Stoff heraus. Fäden abschneiden. Nadelfäden und Lege- bzw. Zierfäden nach unten durchziehen und verknoten.
Seite 102: Stichbild
Stichbild Da sich der Deko-Coverstich aus dem Coverstich plus Lege- bzw. Zierfäden zusammen setzt, zeigen wir die Korrekturmöglichkeiten anhand des Coverstiches auf. Deko-Coverstich 2-Nadel 5-Faden, Programm 24 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau und grün) auf der Stoffunterseite nur wenig sichtbar.
Seite 103 Deko-Coverstich Die Nadelfäden (blau und grün) sind zu lose eingestellt und bilden auf der Stoffunterseite kleine Schlaufen. Stellen Sie die blaue und grüne Fadenspannungen auf einen höheren Wert. Die Nadelfäden (blau und grün) sind zu fest eingestellt und der Stoff bildet Falten. Stellen Sie die blaue und grüne Fadenspannungen auf einen niedrigeren Wert ein.
Seite 104 Die Lege- bzw. Zierfäden (blau und gelb) sind nur wenig sichtbar. Stellen Sie die blaue und gelbe Fadenspannungen (45) des Deko- Coverstich auf einen niedrigeren Wert. Die Nadelfäden (blau, grün und rot ) sind zu lose eingestellt. Stellen Sie die blaue, grüne und rote Fadenspannungen auf einen höheren Wert.
Seite 105 Deko-Coverstich Deko-Coverstich 3-Nadel 6-Faden, Programm 28 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau, grün und rot) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Die Lege- bzw. Zierfäden (blau und gelb) liegen auf der Stoffoberseite lose um den mittleren Nadelfaden.
Seite 107: Fadenspannung
Fadenspannung Fadenspannung In diesem Kapitel ﬁ nden Sie Informationen über die korrekte Fadenspannung aller Stiche Ihrer creative 4874. Zusätzlich geben wir einige Hinweise zu den richtigen Nähfäden.
Seite 108: Korrekte Fadenspannung
Korrekte Fadenspannung Ihre 4874 bietet Ihnen eine automatische Einstellung der Fadenspannung, der Stichlänge und des Differentialtransportes für jeden Stich. Jedoch beeinﬂ ussen die Stoffart, die Garnqualität und die Nadelstärke die Nahtbildung, so dass die Einstellung der Fadenspannung gegebenenfalls korrigiert werden muss. Allerdings liegt es nicht immer an der Fadenspannung, wenn Ihre creative 4874 kein korrektes Stichbild aufweist.
Seite 109: Stichbildkorrekturen
Fadenspannung Stichbildkorrekturen Tipp: Um das Einstellen der Fadenspannung zu erleichtern, Um die Fadenspannung besser überprüfen sollten Sie alle Fäden in zu können, sollten Sie zuerst eine der jeweiligen Farbe der Probenaht nähen, anhand derer Sie die Fadenspannung einfädeln. So können Sie die einzelnen Fadenverschlingung überprüfen können.
Seite 110 Coverstich 2-Nadel, schmal und breit Programm 01, 02 Sind alle Spannungen optimal eingestellt, sind die Nadelfäden (blau und grün) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Der rechte Nadelfaden (grün) ist zu lose. Stellen Sie die grüne Fadenspannung auf einen höheren Wert.
Seite 111 Fadenspannung Coverstich 3-Nadel 4-Faden Programm 03 Sind alle Spannungen optimal eingestellt, sind die Nadelfäden (blau, grün und rot) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Die Nadelfäden (blau, grün und rot) sind zu lose eingestellt. Stellen Sie die blaue, grüne und rote Fadenspannungen auf einen höheren Wert.
Seite 112 5-Faden Sicherheitsnaht Programm 20 Da sich die 5-Faden-Sicherheitsnaht aus dem Doppelkettenstich und dem 3-Faden- Überwendlich zusammensetzt, können Sie die Korrekturmöglichkeiten dieser Nähte unten und von Seite 7-8 entnehmen. 4-Faden Sicherheitsnaht Programm 19 Da sich die 4-Faden-Sicherheitsnaht aus dem Doppelkettenstich und dem 2-Faden- Flatlock zusammensetzt, können Sie die Korrekturmöglichkeiten dieser Nähe unten und von Seite 7-10 entnehmen.
Seite 113 Fadenspannung 4-Faden-Überwendlich Programm 18 Sind alle Spannungen optimal eingestellt, liegt die Verschlingung der beiden Greiferfäden (rot und gelb) direkt an der Stoffkante. Der rechte Greiferfaden (rot) erscheint auf der Unterseite des Materials. Stellen Sie die rote Fadenspannung auf einen höheren Wert und/oder die gelbe Fadenspannung auf einen niedrigeren Wert.
Seite 114 3- Faden Überwendlich, schmal und breit Programm 10 und 11 Sind alle Spannungen optimal eingestellt, liegt die Verschlingung der beiden Greiferfäden (rot und gelb) direkt an der Stoffkante. Der Nadelfaden ist zu lose. Stellen Sie die entsprechende Nadelfadenspannung auf einen höheren Wert.
Seite 115 Fadenspannung 3-Faden Flatlock schmal und breit Programm 13 und 14 Sind alle Spannungen optimal eingestellt, liegt die Verschlingung der Fäden an der Stoffkante.Die Verschlingung des rechten Greiferfaden (rot) und des Nadelfaden (blau) liegt an der Stoffkante. Der linke Greiferfaden (gelb) verläuft ebenso an der Stoffkante als eine gerade Linie.
Seite 116 2-Faden Flatlock schmal und breit Programm 05 und 06 Sind alle Spannungen optimal eingestellt, liegt die Verschlingung der beiden Fäden an der Stoffkante. Hinweis: Bringen Sie zum Nähen der 2-Faden- Flatlocknaht den Konverter an (siehe Seite 2-29). Der Nadelfaden ist zu lose oder der linke Greiferfaden (gelb) ist zu fest.
Seite 117 Fadenspannung 3-Faden Rollsaum Programm 16 Sind alle Spannungen optimal eingestellt, liegt die Verschlingung der beiden Greiferfäden an der Stoffkante. Der rechte Nadelfaden (grün) ist zu lose. Stellen Sie die grüne Fadenspannung auf einen höheren Wert. Der rechte Greiferfaden (rot) erscheint auf der Unterseite des Materials.
Seite 118 Umgelegter 3-Faden Rollsaum Programm 17 Sind alle Spannungen optimal eingestellt, umschlingt der rechte Greiferfaden (rot) die Stoffkante vollständig. Der rechte Nadelfaden (grün) ist zu lose. Stellen Sie die grüne Fadenspannung auf einen höheren Wert. Der rechte Greiferfaden (rot) umschlingt die Stoffkante nur teilweise. Stellen Sie die rote Fadenspannung auf einen niedrigeren Wert und/oder die gelbe Fadenspannung auf einen höheren Wert.
Seite 119 Fadenspannung 2-Faden Rollsaum Programm 08 Sind alle Spannungen optimal eingestellt, umschlingt der linke Greiferfaden (gelb) die Stoffkante vollständig. Hinweis: Bringen Sie zum Nähen des 2-Faden Rollsaums den Konverter an (siehe Seite 2-29). Der rechte Nadelfaden (grün) ist zu lose. Stellen Sie die grüne Fadenspannung auf einen höheren Wert und/oder die gelbe Fadenspannung auf einen niedrigeren Wert.
Seite 120 Umgelegter 2-Faden Rollsaum Programm 09 Sind alle Spannungen optimal eingestellt, umschlingt der gelbe Greiferfaden die Stoffkante vollständig. Hinweis: Bringen Sie zum Nähen des 2-Faden-Rollsaums den Konverter an (siehe Seite 2-29). Der rechte Nadelfaden (grün) ist zu lose. Stellen Sie die grüne Fadenspannung auf einen höheren Wert und/oder die gelbe Fadenspannung auf einen niedrigeren Wert.
Seite 121 Fadenspannung 2-Nadel 3-Faden Schließnaht Programm 15 Sind alle Spannungen optimal eingestellt, umschlingt der gelbe Greiferfaden die Stoffkante vollständig. Hinweis: Bringen Sie zum Nähen der 2-Nadel-3-Faden- Schließnaht den Konverter an (siehe Seite 2-29). Der linke Nadelfaden (blau) ist zu lose. Stellen Sie die blaue Fadenspannung auf einen höheren Wert Der linke Greiferfaden (gelb) ist zu fest.
Seite 122 Stichbild Da sich der Top-Coverstich aus dem Coverstich plus Lege- bzw. Zierfaden zusammen setzt, zeigen wir die Korrekturmöglichkeiten überwiegend anhand des Coverstiches. Top-Coverstich 3-Nadel 5-Faden Programm 23 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau, grün und rot) auf der Stoffunterseite nur wenig sichtbar.
Seite 123 Fadenspannung Top-Coverstich 2-Nadel, schmal und breit Programm 21, 22 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau und grün) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Der Lege- bzw. Zierfaden (blau) liegt auf der Stoffoberseite lose zwischen den Nadelfäden.
Seite 124 Stichbild Da sich der Deko-Coverstich aus dem Coverstich plus Lege- bzw. Zierfäden zusammen setzt, zeigen wir die Korrekturmöglichkeiten anhand des Coverstiches. Deko-Coverstich 2-Nadel 5-Faden Programm 24 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau und grün) auf der Stoffunterseite nur wenig sichtbar.
Seite 125 Fadenspannung Die Lege- bzw. Zierfäden (blau und gelb) sind nur wenig sichtbar. Stellen Sie die blaue und gelbe Fadenspannungen (45) des Deko- Coverstich auf einen niedrigeren Wert. Die Nadelfäden (blau und grün) sind zu lose eingestellt und bilden auf der Stoffunterseite kleine Schlaufen.
Seite 126 Deko-Coverstich 3-Nadel 6-Faden Programm 25 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau, grün und rot) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Die Lege- bzw. Zierfäden (blau und gelb) liegen auf der Stoffoberseite lose zwischen den Nadelfäden.
Seite 127 Fadenspannung Die Nadelfäden (blau, grün und rot ) sind zu lose eingestellt. Stellen Sie die blaue, grüne und rote Fadenspannungen auf einen höheren Wert. Die Nadelfäden (blau, grün und rot) sind zu fest eingestellt und der Stoff bildet Falten. Stellen Sie die blaue, grüne und rote Fadenspannungen auf einen niedrigeren Wert.
Seite 128 Deko-Coverstich 3-Nadel 6-Faden Programm 28 Sind alle Fadenspannungen optimal eingestellt, sind die Nadelfäden (blau, grün und rot) auf der Stoffunterseite nur wenig sichtbar. Der Greiferfaden (violett) liegt lose dazwischen. Die Lege- bzw. Zierfäden (blau und gelb) liegen auf der Stoffoberseite lose um den mittleren Nadelfaden.
Seite 129: Garntabelle Für 2-, 3- Und 4-Faden-Überwendlich
Fadenspannung Beim Kauf von Nähfäden sollten Sie daran denken, dass Ihre creative 4874 wesentlich mehr Material verbraucht als eine herkömmliche Nähmaschine und Sie deshalb die Nähfäden in größeren Einheiten benötigen. Das Overlock-Garn ist in Konen (2 000 m-5 000 m) bzw. Miniking-Spulen (1 000 m) in einer breiten Farbauswahl erhältlich.
Seite 131: Zubehör
Zubehör Zubehör In diesem Kapitel sind alle Standard- und Sonderzubehör-Nähfüße Ihrer creative 4874 aufgelistet.
Seite 132: Standardzubehör
Standardzubehör In der Zubehörbox beﬁ ndet sich folgendes Zubehör: Standard–Nähfuß (an Klarsichtfuß F der Maschine, kann der Best.-Nr.: 29 924 993-81/744 Zubehörbox beigelegt werden) Best.-Nr.: 29 924 993-81/783 1. Overlocknadel System EL X 705, Cat. No. 2002 Best.-Nr.: 48 086 004 31 000 2.
Seite 133 Zubehör Hinter dem Schwenktisch (21) der Maschine beﬁ ndet sich folgendes Zubehör: 1. Konverter Best.-Nr.: 29 924 993-81/491 2. Pinzette Best.-Nr: 29 924 993 71 012 3. Sechskant–Schraubendreher Best.-Nr.: 29 924 993-81/450 Folgendes Zubehör liegt der Maschine bei: 1. Zubehörbox Best.-Nr.: 29 924 993-81/716 2.
Seite 134 Im Schneidabfallbehälter beﬁ ndet sich folgendes Zubehör eingetütet: 1. Blauer Klarsichtfuß R (kann der Zubehörbox beigelegt werden) Best.-Nr.: 29-924993-83/073 2. Ansteck-Fadenführung für die Top-/Deko- Coverstiche (kann der Zubehörbox beigelegt werden) Best.-Nr.: 29-924993-83/120 3. Fadenleger blau für Top-Coverstich Best.-Nr.: 29-924993-83/061 4. Fadenführung für Top- Coverstich Best.-Nr.: 29-924993-83/054...
Seite 135: Sonderzubehör
Zubehör Sonderzubehör Diese Maschine bietet eine große Auswahl an Sonderzubehör für spezielle Näharbeiten. Informieren Sie sich in Ihrem Pfaff Fachgeschäft. Sonderzubehör Bestell-Nr. Anwendung Mehrzweckfuß M 29 924 993 82-002 Fuß, an welchem die Führungen H1, H2 und H3 angebracht werden.
Seite 136 Sonderzubehör Bestell-Nr. Anwendung Gummibandeinsatz 29 924 993 82-034 Zum Aufnähen von Bändern und Gummiband mit einer 7,5 mm Breite bis 7,5 mm. Gummibandeinsatz 29 924 993 82-035 Zum Aufnähen von Bändern und Gummiband mit einer 10 mm Breite bis 10 mm. Gummibandeinsatz 29 924 993 82-036 Zum Aufnähen von Bändern und Gummiband mit einer...
Seite 137: Pﬂ Ege Der Maschine
Pﬂ ege der Maschine Pﬂ ege der Maschine Im folgenden Kapitel ﬁ nden Sie alle Informationen zur Pﬂ ege Ihrer creative 4874 sowie Lösungsvorschläge zu Problemstellungen. Achtung! Zu Ihrer eigenen Sicherheit sollten Sie bei Wartungsarbeiten, immer den Hauptschalter der Maschine auschalten und das Netzkabel entfernen.
Seite 138: Stichplatte Entfernen
Greifer in seine höchste Stellung. Ölen Sie die angezeigten Stellen nach jedem Reinigen der Maschine mit dem Öl aus dem Zubehör. Es genügen ein bis zwei Tropfen PFAFF-Nähmaschinenöl. Alle anderen Teile sind aus Spezialmaterial gefertigt und brauchen nicht geölt zu werden.
Seite 139: Gummifüße Reinigen
Pﬂ ege der Maschine Gummifüße reinigen Reinigen Sie von Zeit zu Zeit die Gummifüße der Maschine mit Spiritus. Dadurch wird die Standfestigkeit Ihrer Maschine gewährleistet. Obermesser austauschen Hauptschalter ausschalten Entfernen: Stellen Sie das Naht bzw. Schnittbreiten- Einstellrad auf 3,5 mm ein und das Obermesser fest.
Seite 140: Obermesser Feststellen
Hinweis: Wenn das Obermesser feststellen Obermesser festgestellt ist, kann die Naht-bzw. Hauptschalter ausschalten Schnittbreite nicht verändert werden. Vor dem Nähen besonders schwerer Stoffe empﬁ ehlt es sich, das bewegliche Obermesser (35) festzustellen. Bringen Sie die Nadel(n) in die höchste Position und öffnen Sie den Schwenktisch.
Seite 141: Was Ist Wenn
Pﬂ ege der Maschine Was ist wenn...? Hier erhalten Sie Lösungsvorschläge, wenn ein Problem mit Ihrer creative 4874 auftauchen sollte. Weitere Informationen und Hilfe erhalten Sie selbstverständlich in Ihrem Pfaff Fachgeschäft. Störung Ursache Behebung Nadelbrechen Die Nadel ist verbogen Neue Nadel einsetzen (siehe Seite 2-9).
Seite 142 Störung Ursache Behebung Nahtkräuseln Die Fadenspannung ist zu stark. Fadenspannung reduzieren. Der Differentialtransport Differentialtransport korrigieren (siehe Seite 2-34). ist falsch eingestellt. Der Faden hat sich aufgrund Richtig einfädeln falschen Einfädelns verfangen. Der Stoff wird Die Stichlänge ist zu kurz. Stichlänge erhöhen (siehe Seite 3-4). nicht gleichmäßig transportiert.
Seite 143 Geistiges Eigentum PFAFF, CREATIVE, COVERLOCK sind eingetragene Warenzeichen oder Warenzeichen der VSM Group AB. Technische Daten Max. Nähgeschwindigkeit 1500 Stiche pro Minute Nahtbreite 1,4 mm - 9,0 mm Cover-Stich Breite 2,5 mm, 5,0 mm Stichlänge 0,5 mm - 4,0 mm Nähfuß...
