Kniehebel-Ruhestellung

Regel

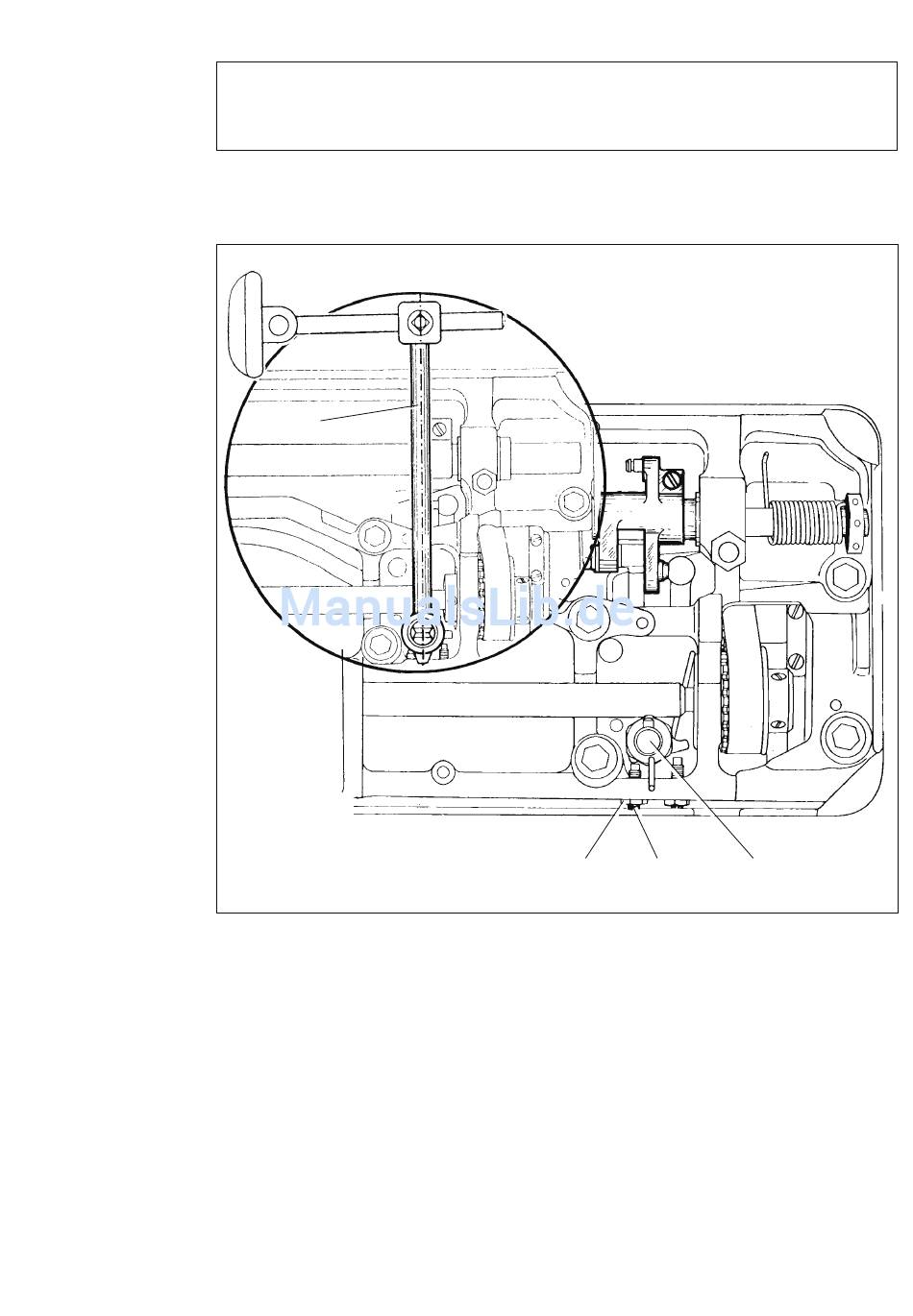

Die Kniehebel-Verbindungsstange 1 soll in Ruhestellung etwa rechtwinklig zur Grundplatte
stehen.
● Nähfuß mittels Handhebel hochstellen.
● Kniehebel-Kupplungsstück auf die Kniehebelwelle 1 stecken und die Verbindungsstange 2
in das Kupplungsstück einrasten lassen.
● Anschlagschraube 3 (Mutter 4) entsprechend der Regel verdrehen.
