RHOSS UTNA series Handbuch Seite 65

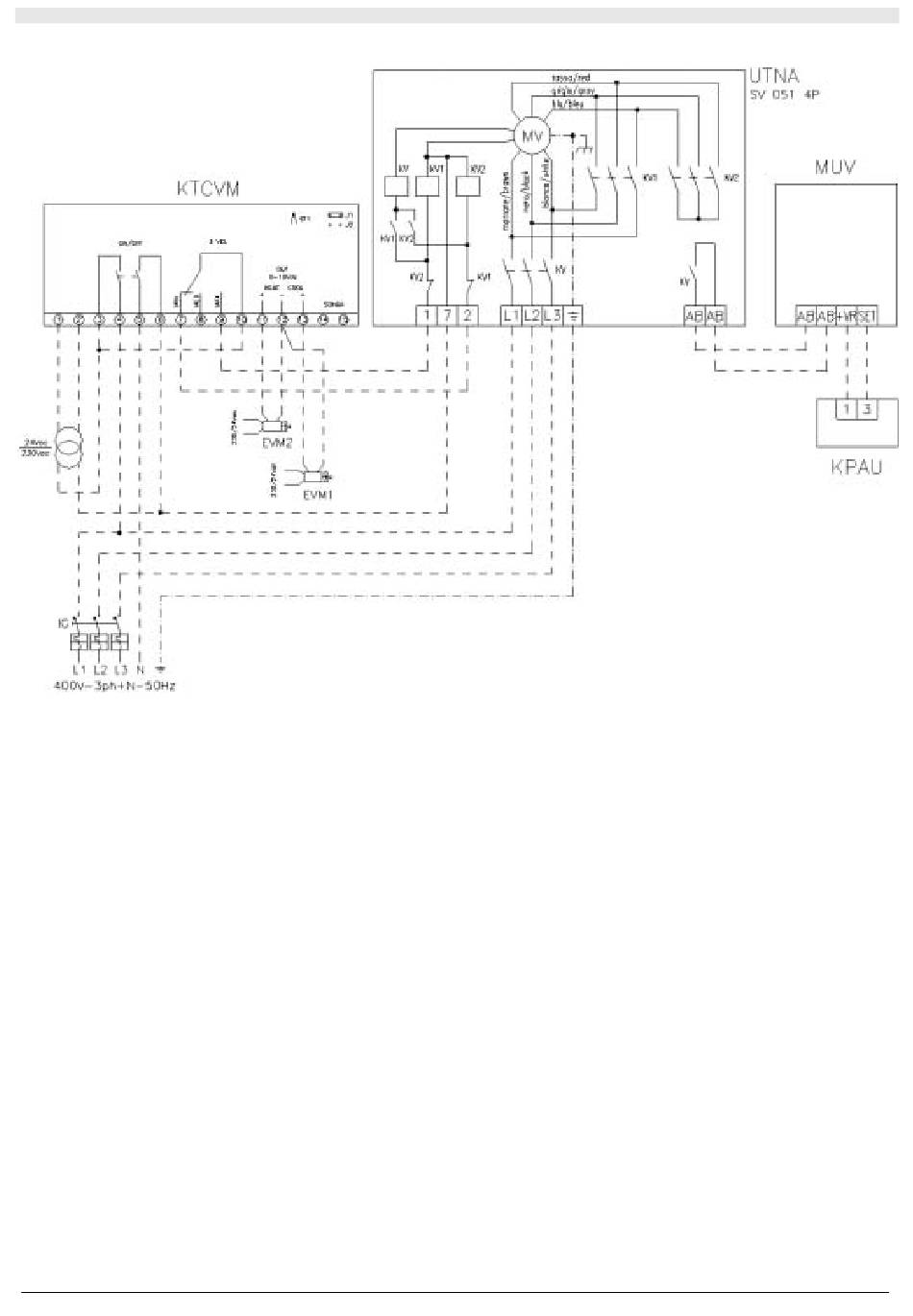

UTNA (051) + KTCVM
Note: Jumper J1 fermé = Sonde air ST1 interne.
Note: Jumper J2 fermé = Sonde air ST1 externe.
LÉGENDES
UTNA: Unité de base
SV: Module ventilateur
KCVM: Panneau de commande
KQE: Tableau électrique (accessoire)
MUV: Module humidificateur
KPAU: Panneau humidostat
IG: Interrupteur automatique général
EVM1: Électrovanne modulante été
EVM2: Électrovanne modulante hiver
L: Phase
N: Neutre
---: Branchement à la charge de l'utilisateur
ALLEGATI / ENCLOSED DOCUMENTS / ANNEXES / ANLAGEN / ANEXOS
Hinweis: Jumper J1 geschlossen = Fühler ST1 Raumluft.
Hinweis: Jumper J2 geschlossen = Fühler ST1 Außenluft.
LEGENDE
UTNA: Grundeinheit
SV: Lüftermodul
KCVM: Bedientafel
KQE: Schaltkasten (Zubehör)
MUV: Modul Luftbefeuchtung
KPAU: Feuchtigkeitswächter
IG: Haupt-Schutzschalter
EVM1: Steuermagnetventil Sommerbetrieb
EVM2: Steuermagnetventil Winterbetrieb
L: Phase
N: Nullleiter
---: Anschluss vom Kunden auszuführen
65
Nota: Jumper J1 cerrado = Sonda aire ST1 interna.
Nota: Jumper J2 cerrado = Sonda aire ST1 externa.
LEYENDA
UTNA: Unidad base
SV: Modulo ventilador
KCVM: Panel mando
KQE: Cuadro eléctrico (accesorio)
MUV: Módulo humidificador
KPAU: Panel humidostato
IG: Interruptor automático general
EVM1: Electroválvula moduladora verano
EVM2: Electroválvula moduladora invierno
L: Fase
N: Neutro
---: = Conexión que debe efectuar el instalador
