I SEZIONE I: UTENTE
I.1

DESCRIZIONE DELLA MACCHINA

I.1.1

IDENTIFICAZIONE DELLE PARTI

I.1.1.1 Modulo SV (015÷051)

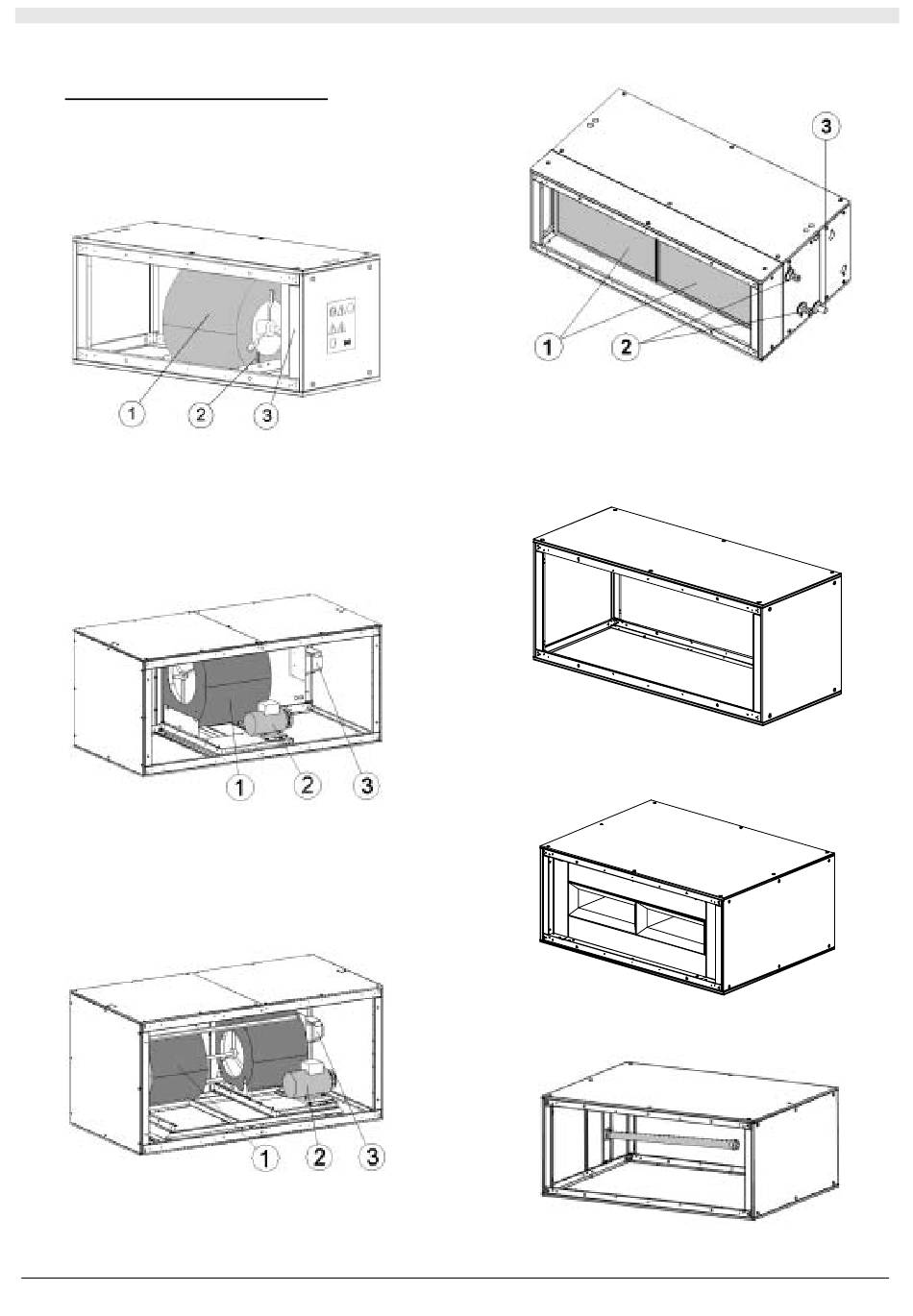

Il modulo SV (Fig. 1) è la sezione ventilante della unità 015, 020, 029,
038 e 051. Per questi modelli il motore ed il ventilatore sono
direttamente accoppiati.
Fig. 1
1. Motore e ventilatore direttamente accoppiati;
2. Morsettiera elettroventilatore;
3. Pannello supporto KQE.
I.1.1.2 Modulo SV (078÷130)
Il modulo SV (Fig.2) è la sezione ventilante per le unità 078, 107 e 130.
Per questi modelli il ventilatore è accoppiato al motore mediante
puleggia e cinghia.
Fig. 2
1. Ventilatore;
2. Motore;
3. Quadro elettrico.
I.1.1.3 Modulo SV (150)
Il modulo SV (150) (Fig.3) è la sezione ventilante per le unità 150. Per
questi modelli il ventilatore è accoppiato al motore mediante puleggia e
cinghia.
Fig. 3
1. Ventilatore binato;
2. Motore;
3. Quadro elettrico.
I.1.1.4 Modulo BA
Il modulo BA (Fig. 4) è la sezione che contiene la batteria.
Fig. 4
1. Filtri;
2. Attacchi acqua;
3. Scarico condensa.
I.1.1.5 Modulo PMA
Il modulo PMA (Fig. 5) è il plenum che può essere usato sia in mandata
che in aspirazione, dotato di uscita/entrata frontale/superiore/inferiore.
Fig. 5
I.1.1.6 Modulo SIL
Il modulo SIL (Fig. 6) è la sezione silenziante della macchina.
Fig. 6
I.1.1.7 Modulo MUV
Il modulo UM (Fig. 7) è il modulo umidificatore della macchina.
Fig. 7
