Інструкція з установлення

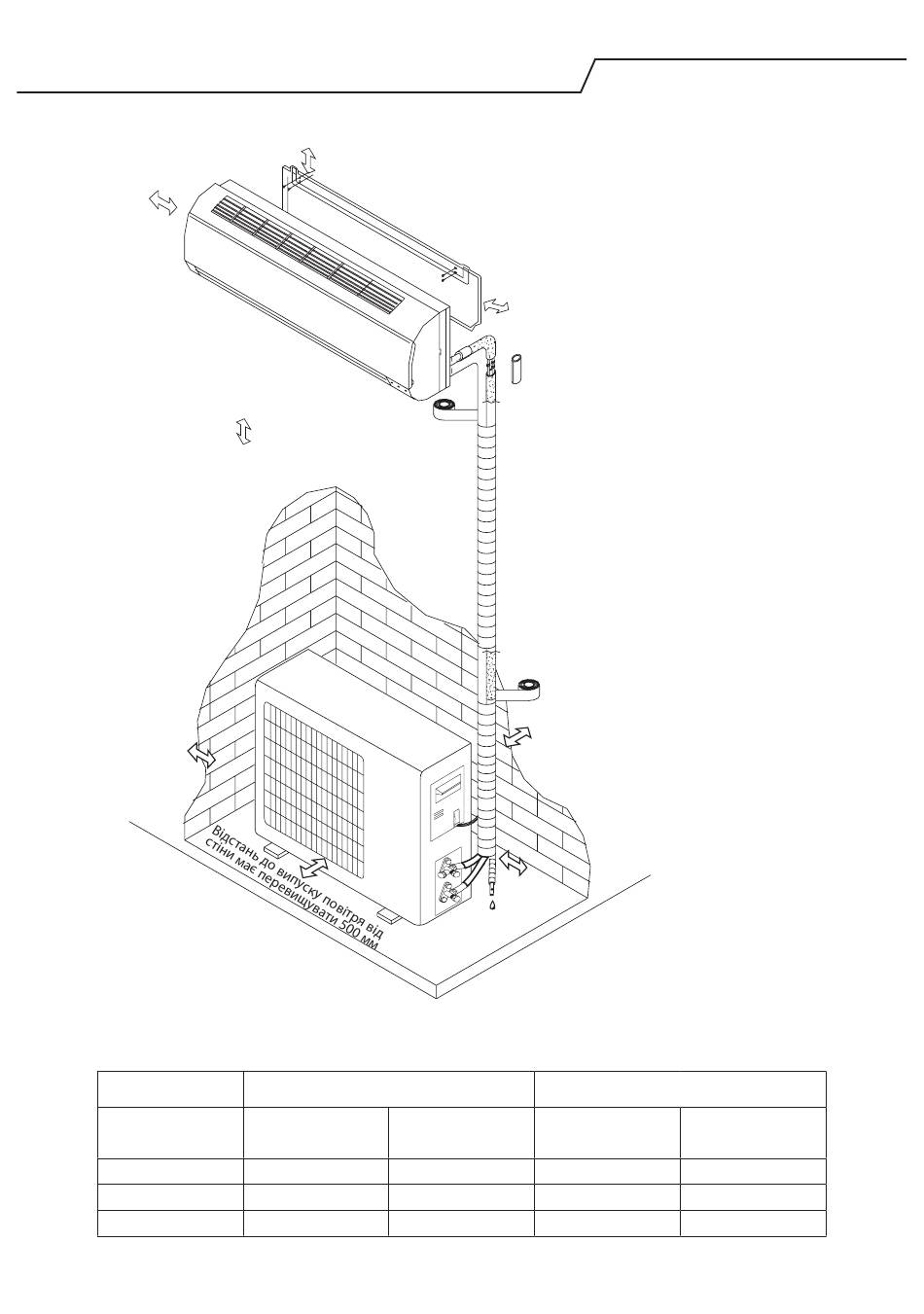

Схема установлення
Відстань від стіни
має перевищувати 50 мм
Внутрішній блок
Відстань від підлоги
має перевищувати 2500 мм
Зовнішній блок
Відстань до
повітрозабірника від стіни
має перевищувати 250 мм
Під час приєднання з'єднувального шнуру переконайтеся, що кольори проводів та номери клем зовнішнього блоку співпадають з
кольорами проводів та номерами клем на внутрішньому блоці.
Специфікації кабелю
Продуктивність
(Бто/год)
7K, 9K, 12K
18K
24 K
Відстань від стелі
має перевищувати 200 мм
Шнур живлення
Звичайна площа
Тип поперечного
перерізу
H07RN-F 1,0 мм
H07RN-F 1,5 мм
H07RN-F 2,5 мм
- 321 -
Щоб отримати докладну інформацію про
встановлення, завітайте на веб-сторінку: docs.
whirlpool.eu
Відстань від стіни
має перевищувати 50 мм
ПРИМІТКА: Цей малюнок дає лише уявлення про
блок, зовнішній вигляд придбаного вами виробу
може відрізнятися. Установлення мають виконувати
лише авторизовані сервісні спеціалісти відповідно до
національних стандартів виконання проводки.
Відстань до
повітрозабірника від стіни
має перевищувати 250 мм
Понад 250 мм
З'єднувальний шнур живлення
Тип
X3 H07RN-F
2
X3 H07RN-F
2
X3 H07RN-F
2
Звичайна площа
поперечного
перерізу
1,0 мм X5
2
1,5 мм X5
2
2,5 мм X5
2
